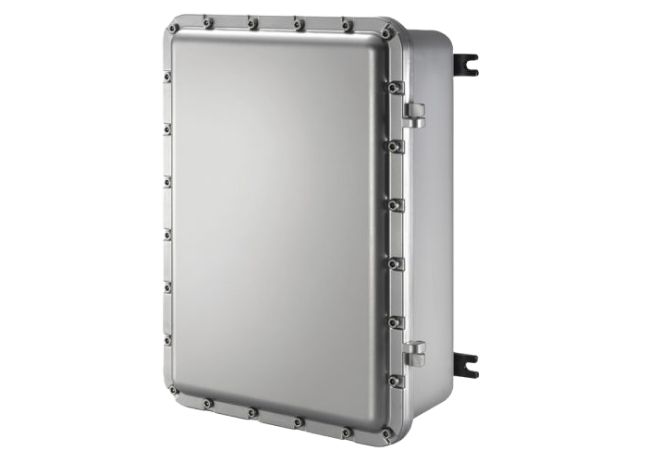

Взрывозащищенные корпуса из алюминиевого сплава серии УНВ-ДГ(В) и УНВ-ДГ(В) с окном

Производственно-инжиниринговая компания

Производственно-инжиниринговая компания

Основные функции данных корпусов

Содержание

Корпуса и крышки изготовлены из коррозионностойкого модифицированного алюминиевого сплава. Крышка крепится с помощью набора винтов из нержавеющей стали AISI 304 A2 70, имеющих специальную головку под шестигранник, расположенных по периметру крышки — для безопасного прилегания, а также на заказ с прокладкой по периметру для достижения степени защиты IP 67.

Модели со смотровым окном из закаленного стекла снабжены внутренним фланцем для фиксации окна. Эта опция применяется только для окон размеров 300х300 мм и 450х300 мм. Заземление корпусов обеспечивается с помощью специального внутреннего/внешнего болта заземления и соответствующим гровером с гайкой из нержавеющей стали AISI 304. Корпус снабжен внутренней монтажной пластиной из алюминия. Стандартное наружное покрытие эпоксидным лаком, стандартный цвет серый RAL 9006.

Описание

Аксессуары и специальное исполнение

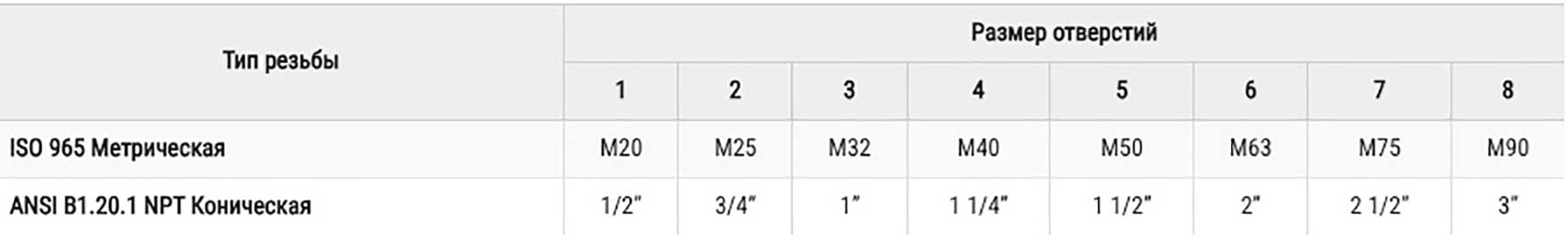

Резьба и отверстия

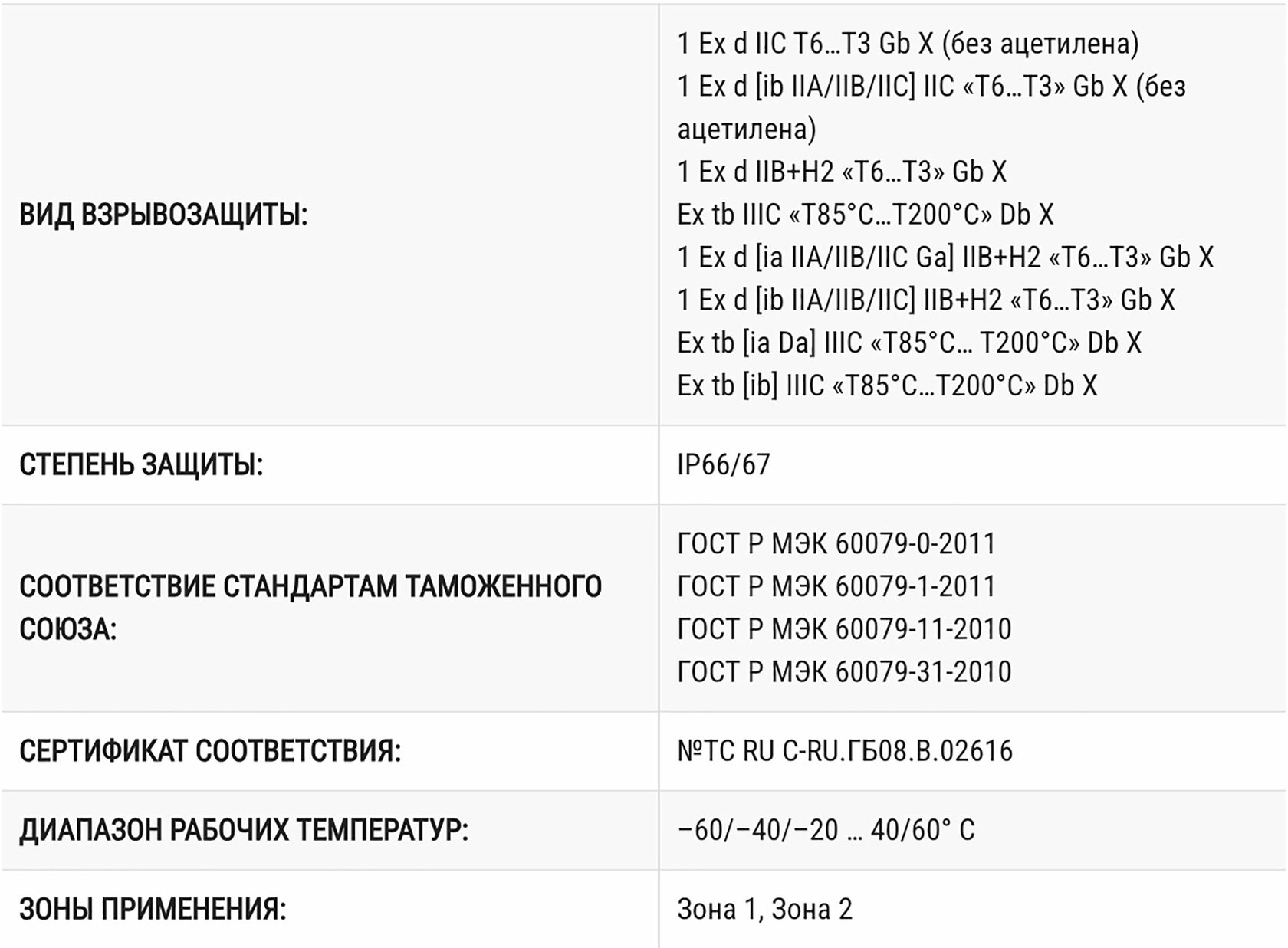

Взрывозащищенные корпуса из алюминиевого сплава с видом защиты 1 Ex d IIB+H2, 1 Ex d IIC T6… T3 Gb X (без ацетилена) серии УНВ-ДГ (В) и  УНВ-ДГ (В) с окном

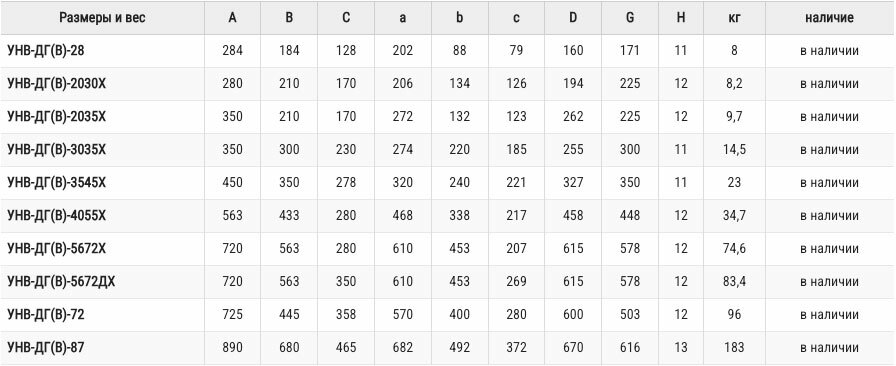

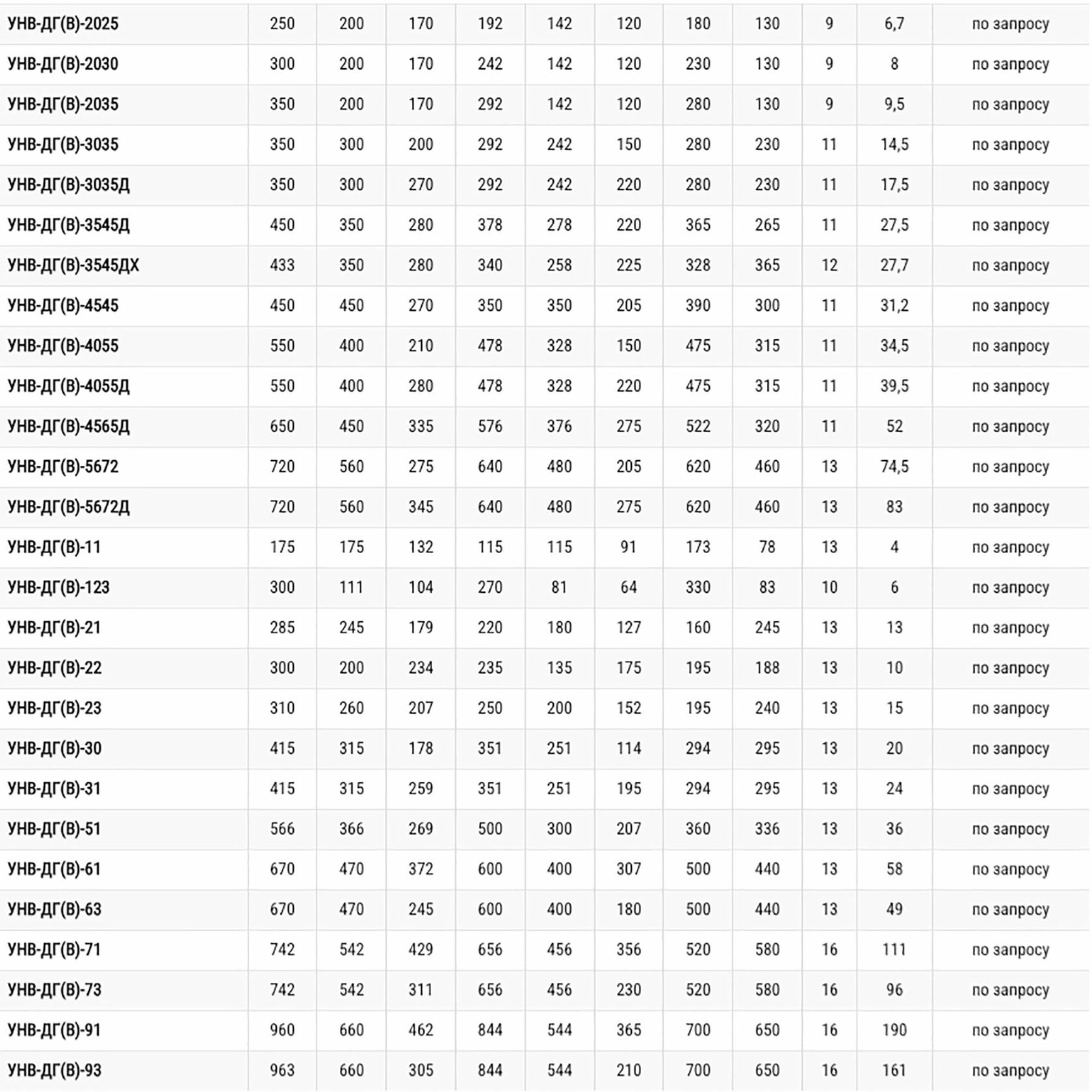

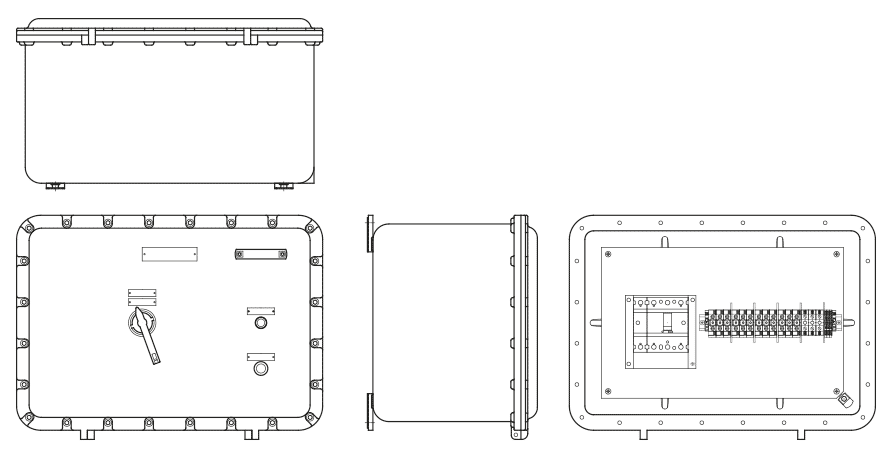

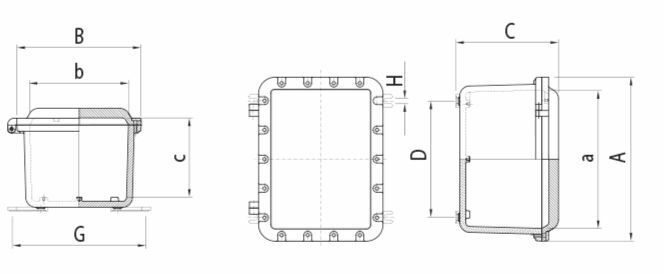

Габаритные размеры серии КНВ-А, вес коробок и отверстия

Для заказа оборудования свяжитесь с нами

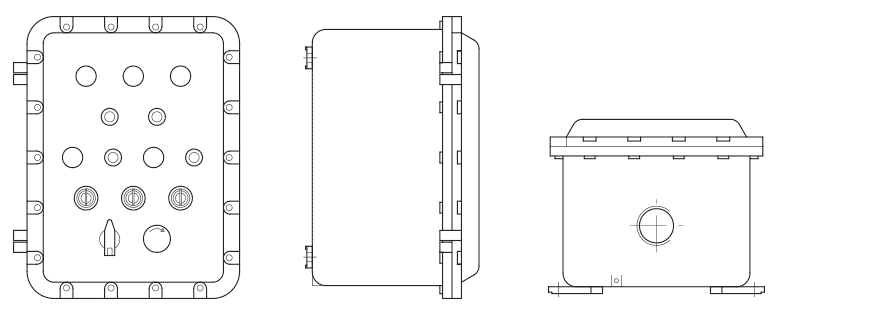

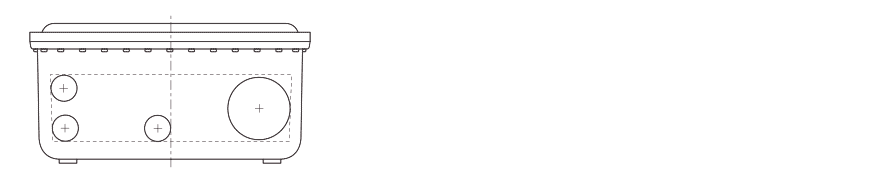

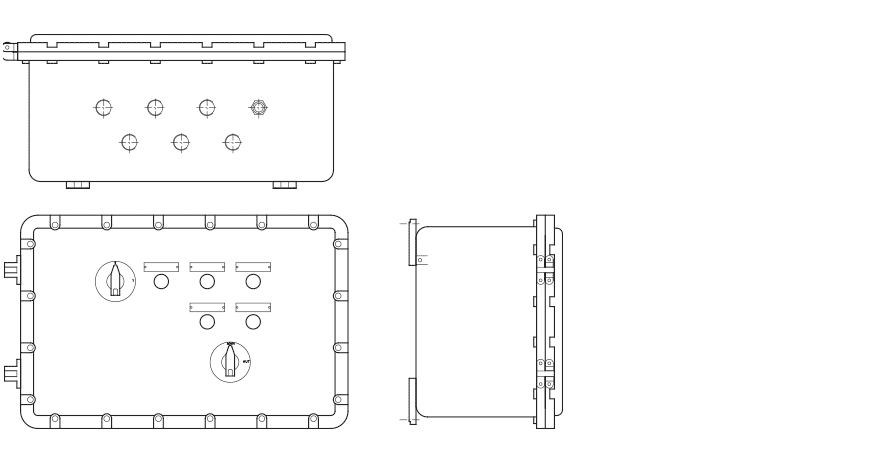

Сверление на короткую / длинную сторону корпуса

Сверление на короткую / длинную сторону корпуса

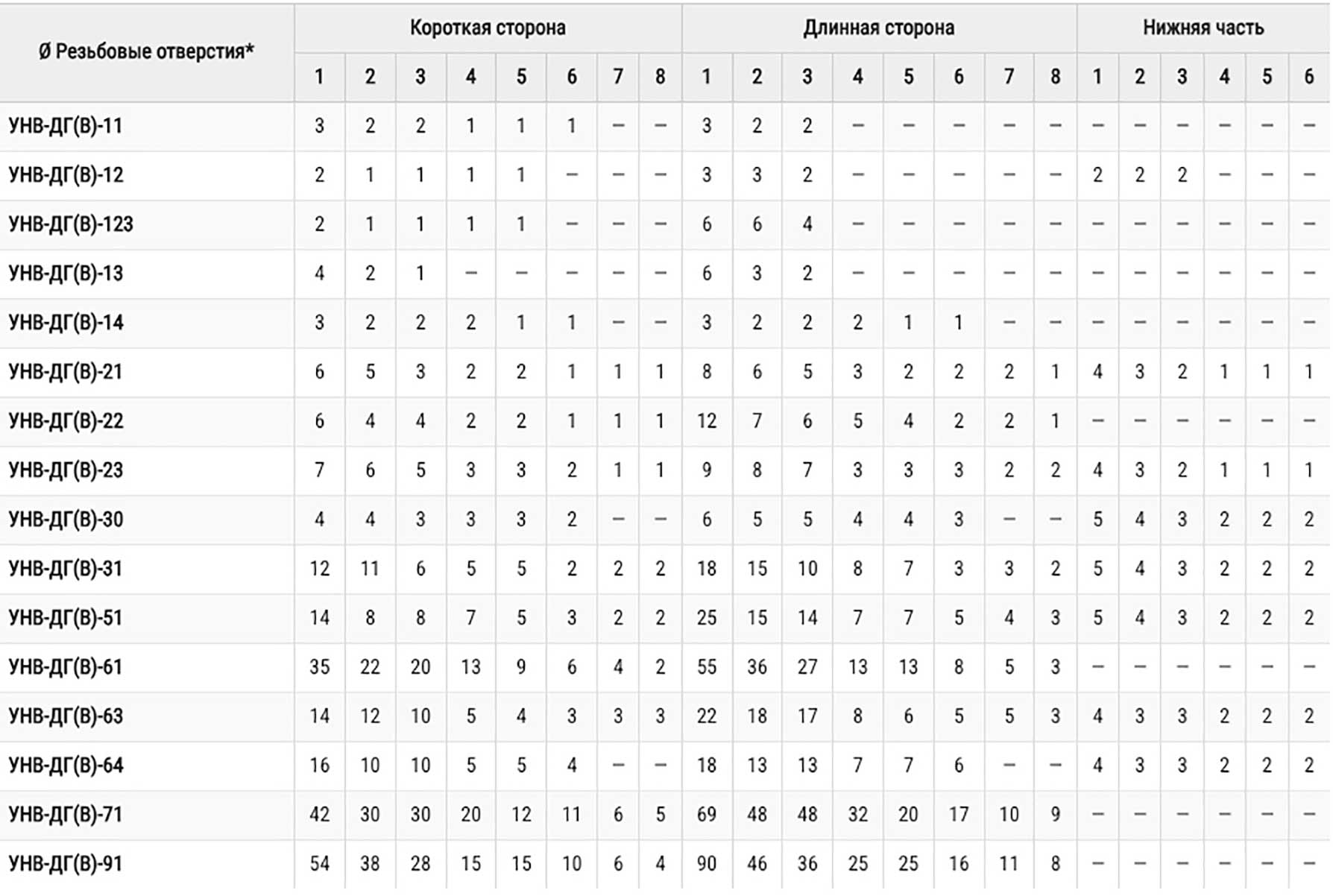

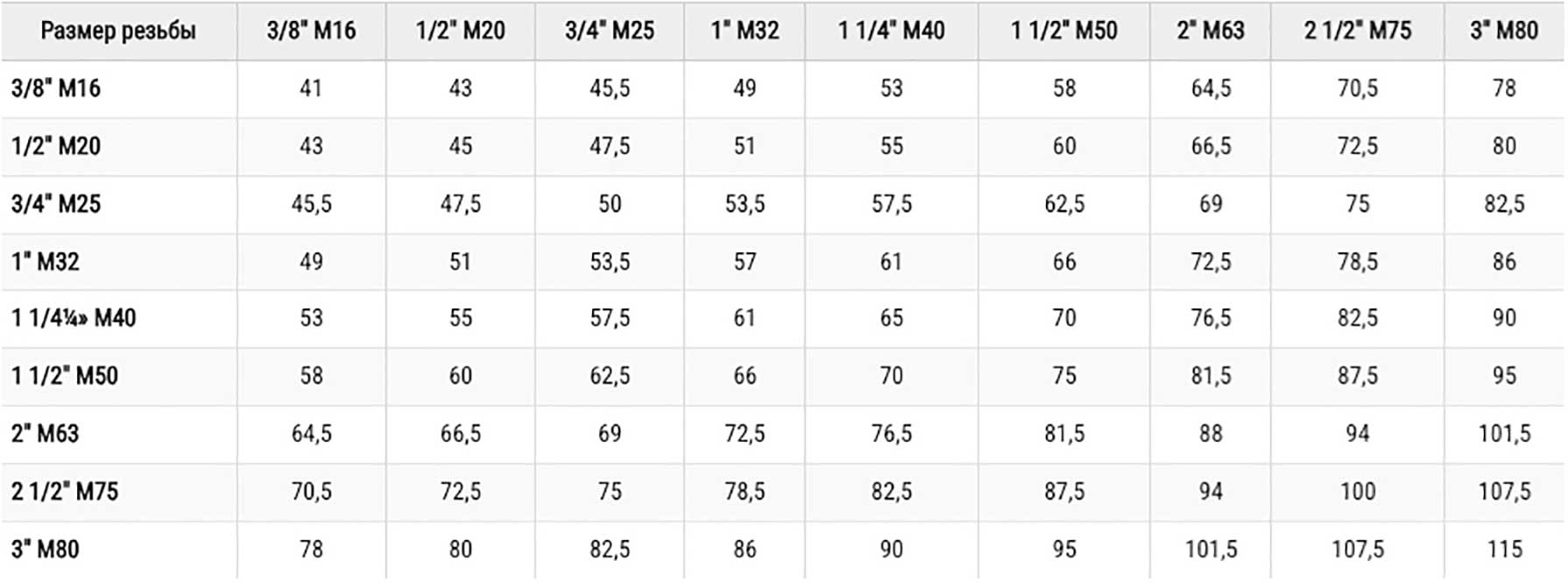

Минимальное расстояние между сквозными и резьбовыми отверстиями для сверления в корпусах серии УНВ-ДГ(В)

На заказ возможно изготовить корпуса с окнами в соответствии с допустимыми размерами для различных типов корпусов и различных вариантов использования, таких как визуализация показаний приборов и клавиатуры типа «Сенсорный экран».

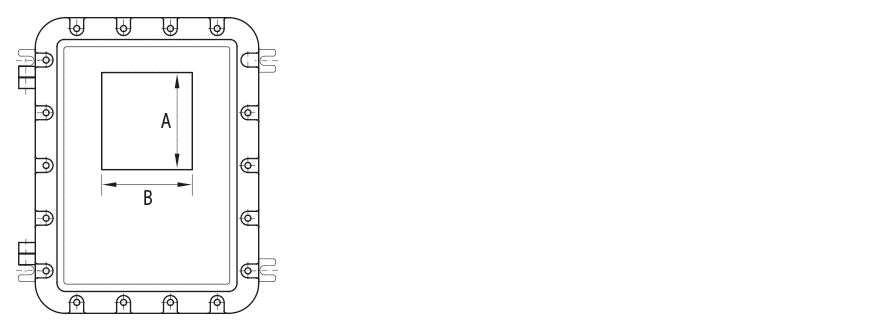

Символы для окон:
48х48 мм … 200х48 мм — «Уменьшенное окно»;
60х60 мм … 300х150 мм — «Стандартное окно»;
300х300 мм … 450х300 мм — «Стандартное окно с фланцем фиксации».

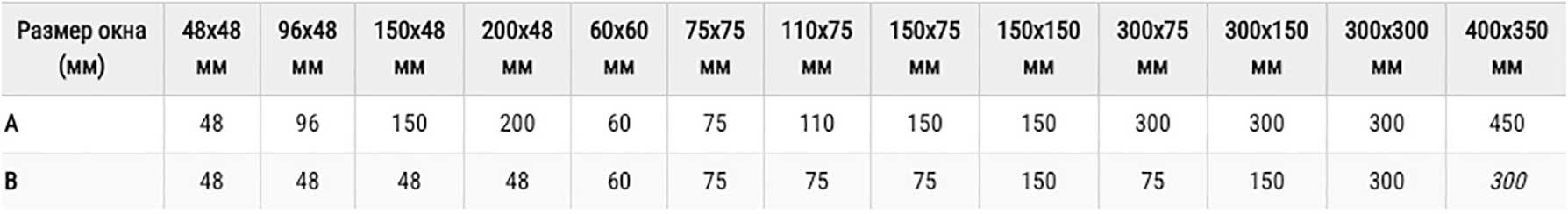

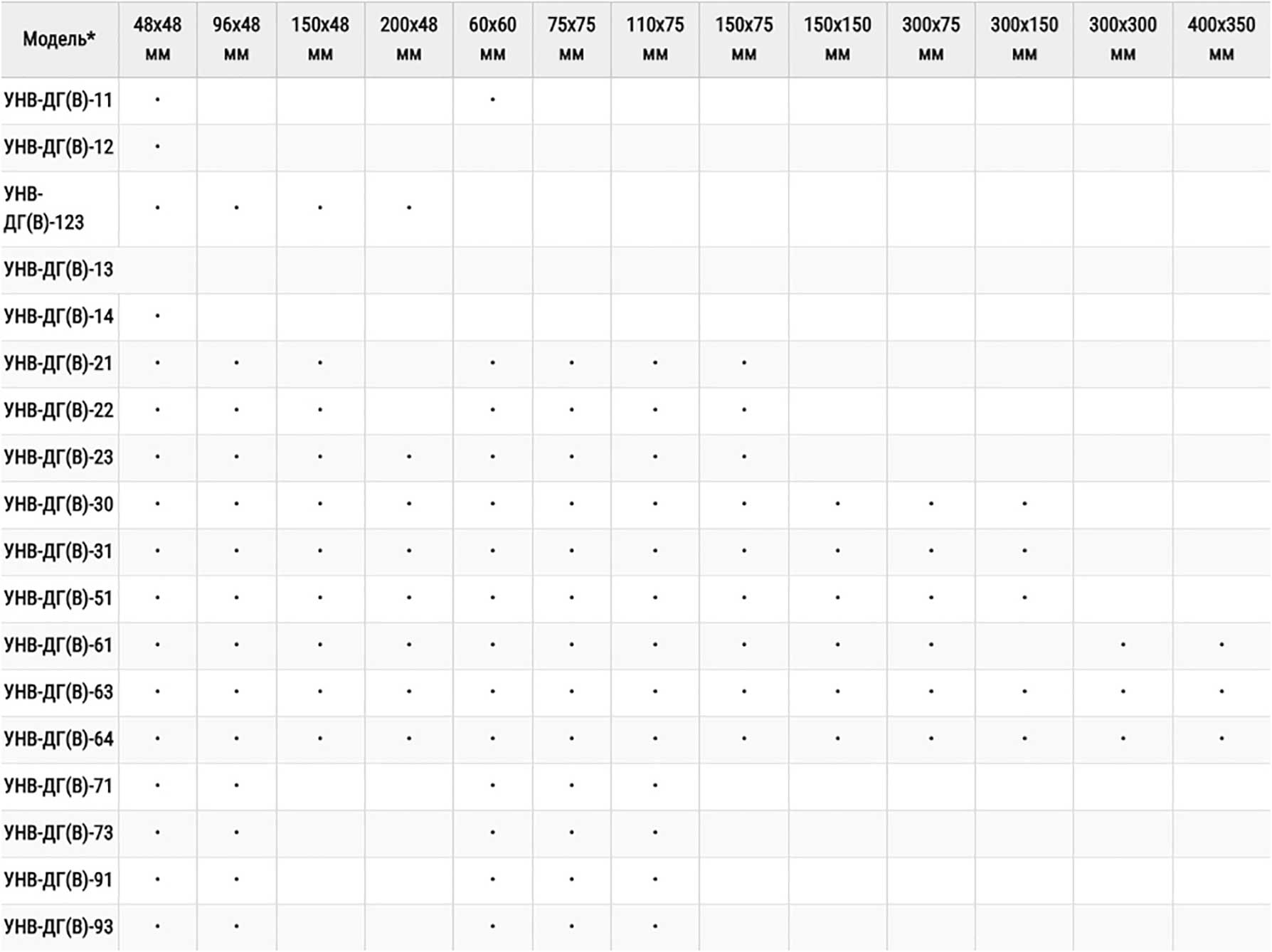

Возможны другие варианты, но в пределах максимально допустимых размеров для корпуса, см. таблицу ниже.

Смотровые окна

Смотровые окна

Расположение клеммных колодок может отличаться от стандартного на основании спецификации заказчика, но всегда в пределах действия сертификата соответствия. Размер корпуса определяется техническим отделом компании ООО «Ди групп» на основании ряда параметров, указанных заказчиком:
— количество и размеры кабелей;
— количество и размеры входных отверстий;
— требования по проводке и расположению корпусов в оборудовании.

Если корпус поставляется в комплекте с кабельными вводами или уплотнительными фитингами, мы отвечаем за определение их размеров, исходя из количества и размеров установленных кабелей. Также возможно дополнительное увеличение размера корпуса с учетом планируемых в будущем расширения. Клеммные терминалы устанавливаются на монтажную рейку и фиксируются непосредственно к корпусу или на монтажную панель.

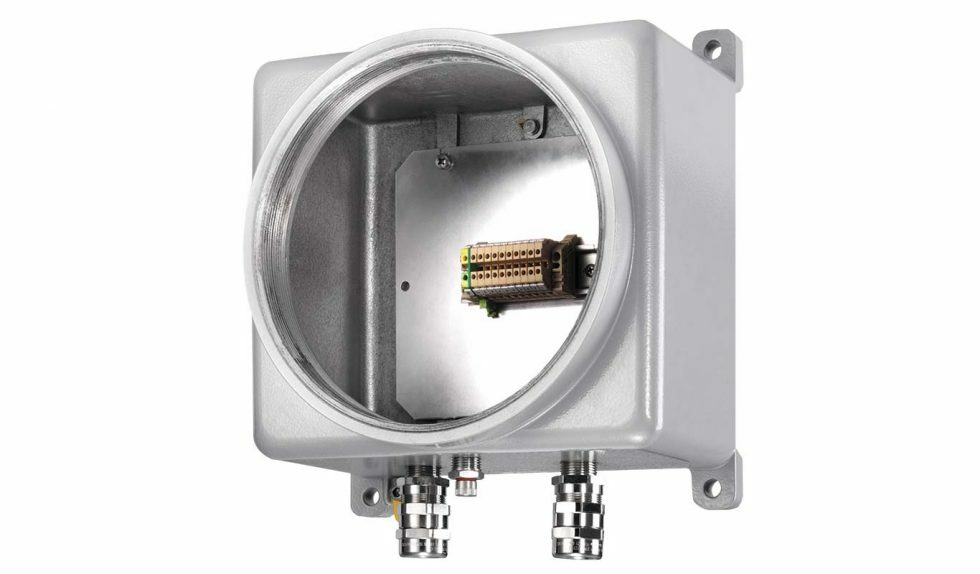

Клеммные коробки УНВ-ДГ(В)-К

Конфигурация клеммных коробок

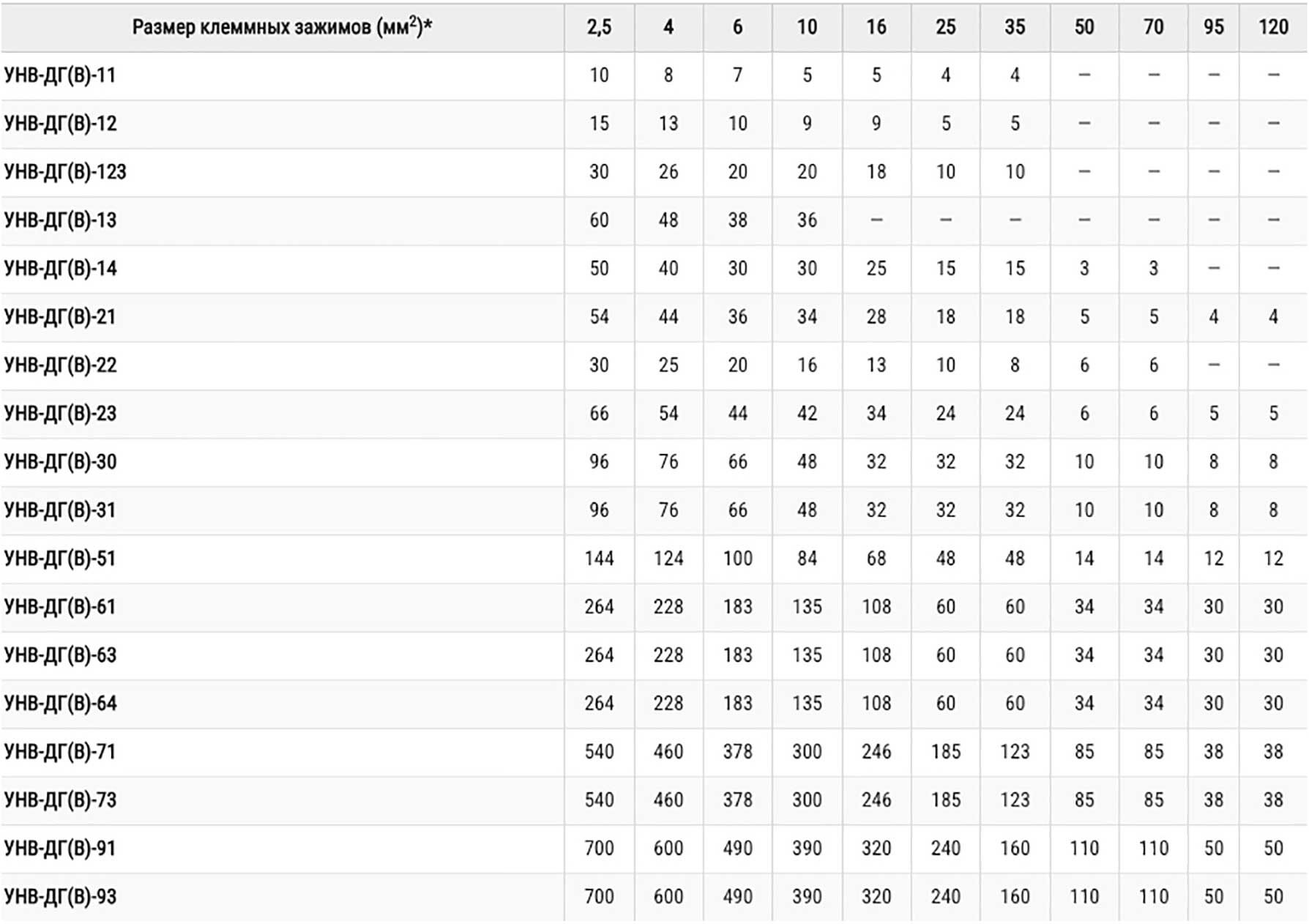

Количество клеммных зажимов в соответствии с типом корпуса

Эти корпуса в основном используются для соединения кабелей или перехода с одного сечения проводников на другое посредством клеммных зажимов, для наращивания кабелей, а также для соединения силовых кабелей с проводниками вводной коробки электродвигателя. Возможны различные конфигурации внутреннего расположения клеммных зажимов.

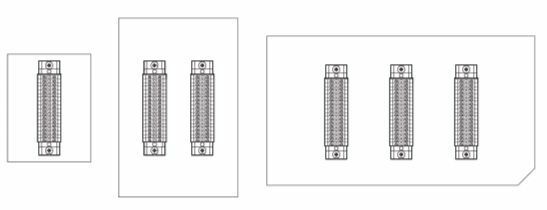

Возможны различные конфигурации расположения клеммных зажимов внутри корпуса:
— прямая;
— диагональная;
— в несколько рядов;
— в несколько рядов и на разных уровнях.

Возможно иное расположение клеммников по спецификации заказчика и в соответствии с максимально допустимым количеством устанавливаемых терминалов, в зависимости от максимального количества отверстий и допустимой рассеиваемой мощности для данного корпуса.

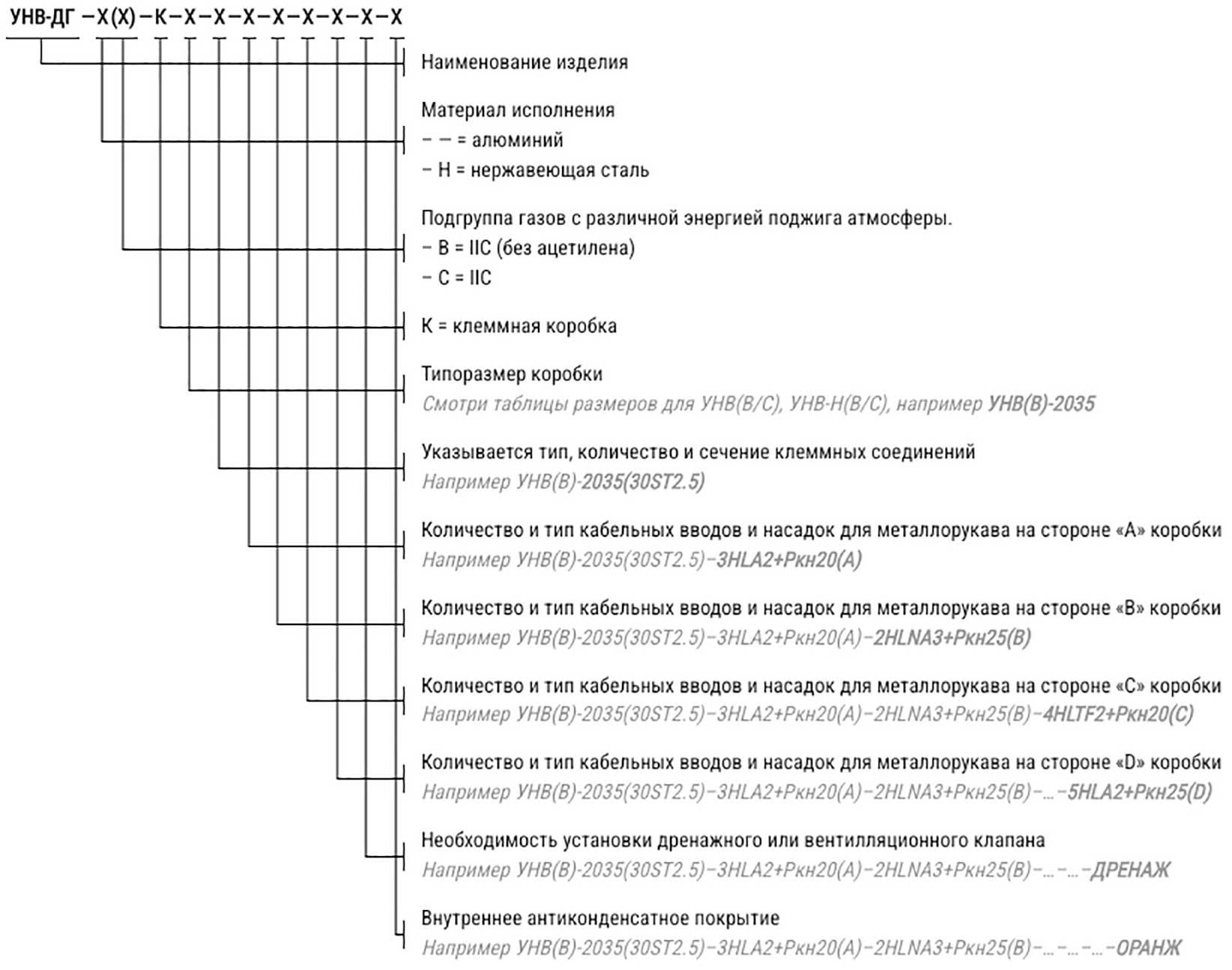

Форма заказа клеммных коробок на базе корпусов УНВ-ДГ(*)-К

Щиты для систем освещения УНВ-ДГ(В)-ЩО

Взрывозащищенные щиты освещения УНВ-ДГ(В) предназначены для распределения переменного тока напряжением до 380 В, частотой 50 Гц, 60 Гц и постоянного тока напряжением до 230 В в стационарных осветительных сетях и их защиты во взрывоопасных зонах предприятий химической, нефтеперерабатывающей, газовой и других отраслей промышленности в зонах с потенциально взрывоопасной атмосферой. Щит освещения во взрывонепроницаемой оболочке может применяться во взрывоопасных зонах.

Взрывозащищенные щиты освещения УНВ-ДГ (В) предназначены для распределения переменного тока напряжением до 380 В, частотой 50 Гц, 60 Гц и постоянного тока напряжением до 230 В в стационарных осветительных сетях и их защиты во взрывоопасных зонах предприятий химической, нефтеперерабатывающей, газовой и других отраслей промышленности в зонах с потенциально взрывоопасной атмосферой.

Щиты освещения типа УНВ-ДГ(В)-ЩО так же могут работать совместно с управляющим фотореле. Фотореле посылает команду на замыкание или размыкание цепи при достижении установленного порога освещенности, определенного фотоэлементом. Для прямого ввода кабелей или проводов в Ex d оболочку щита освещения применяются специально разработанные Ex d вводы для прямого ввода. Согласно обязательным требованиям характеристика изделия отражена в сертификате. Это позволяет отказаться от вводной коммутационной коробки, что делает нашу продукцию уникальной и более выгодной по сравнению с другими компаниями.

Щиты для систем освещения УНВ(В)-ЩО

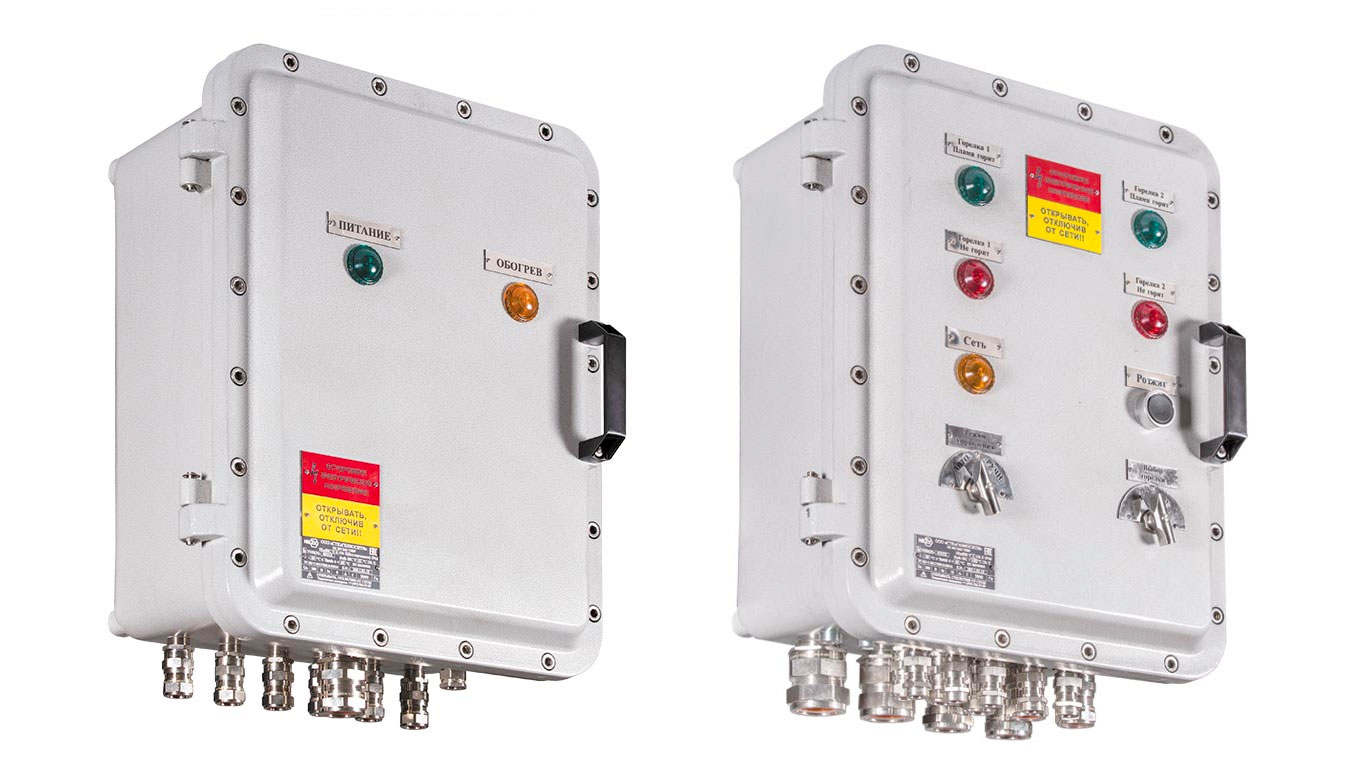

Щиты для систем управления и сигнализации УНВ-ДГ(В)-ЩУ

Данные изделия согласно сертификату комплектуются по индивидуальному заказу необходимыми для установки электротехническими компонентами (автоматические выключатели, УЗО, реле, таймеры, контакторы, трансформаторы, магнитные пускатели, плавкие предохранители, расцепители, шины, клеммники, аккумуляторные батареи, барьеры искрозащиты и т.д.), и IT-компонентами (процессоры, контроллеры, устройства аналогового и цифрового ввода и вывода, коммутаторы, WiFi и т.д.).

Взрывозащищенные щиты управления УНВ-ДГ (В)-ЩУ — комплексное устройство для контроля и управления технологическими процессами на промышленном предприятии.

Взрывозащищенные шкафы управления отвечают всем нормам, требованиям и правилам, предъявляемым к электрооборудованию в химической, нефтеперерабатывающей, горнодобывающей промышленности, а также в других отраслях, где присутствует взрывоопасная атмосфера. Кроме того, структура и специальные свойства щитов управления УНВ-ДГ(В)-ЩУ из коррозионностойкого модифицированного алюминиевого сплава позволяют эксплуатировать изделия в открытом море и экстремальных климатических условиях (тропики, субтропики, арктическая зона).

Щиты для систем управления и сигнализации УНВ-ДГ(В)-ЩУ

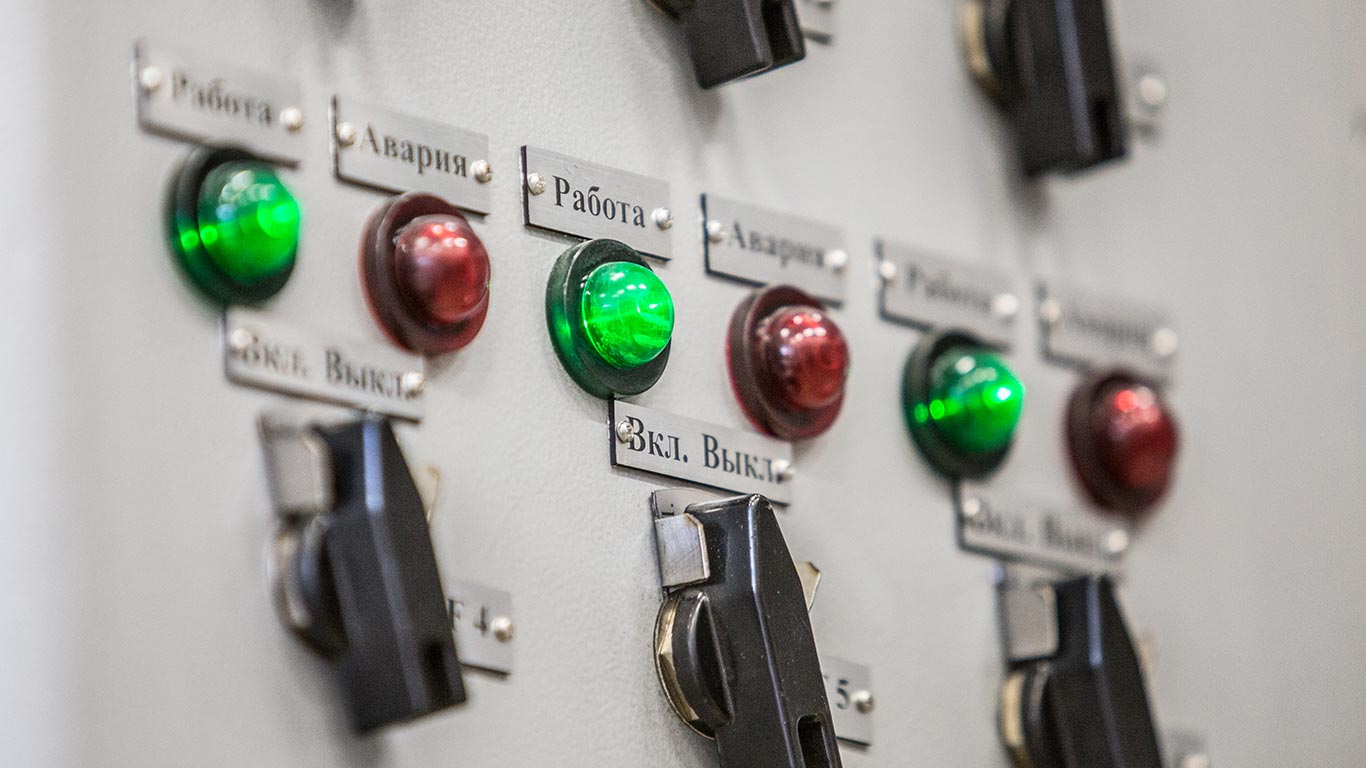

В крышке шкафа могут быть установлены смотровые окна из термостойкого ударопрочного боросиликатного стекла, элементы управления и индикации, негорючие теплоизоляционные материалы, нагревательные элементы. Имеется возможность размещения любой контрольно-измерительной цифровой или аналоговой аппаратуры (мониторы, вольтметры, амперметры и т.д.) – критерием совместимости является только габаритные размеры самого прибора.

Щиты для систем управления и сигнализации УНВ-ДГ(В)-ЩУ

Пускатели магнитные УНВ-ДГ(В)-ПМ

Для прямого ввода кабелей или проводов в Ex d оболочку пускателя применяются специально разработанные Ex d кабельные вводы для прямого ввода. Согласно обязательным требованиям, характеристика изделия отражена в сертификате. Это позволяет отказаться от вводной коммутационной коробки, что делает нашу продукцию уникальной по сравнению с другими компаниями.

Взрывозащищенные пускатели магнитные УНВ-ДГ (В)-ПМ предназначены для местного и/или дистанционного управления электродвигателем в сетях переменного тока электроустановок химической, газовой, нефтяной и других отраслей промышленности, в зонах с потенциально взрывоопасной атмосферой.
