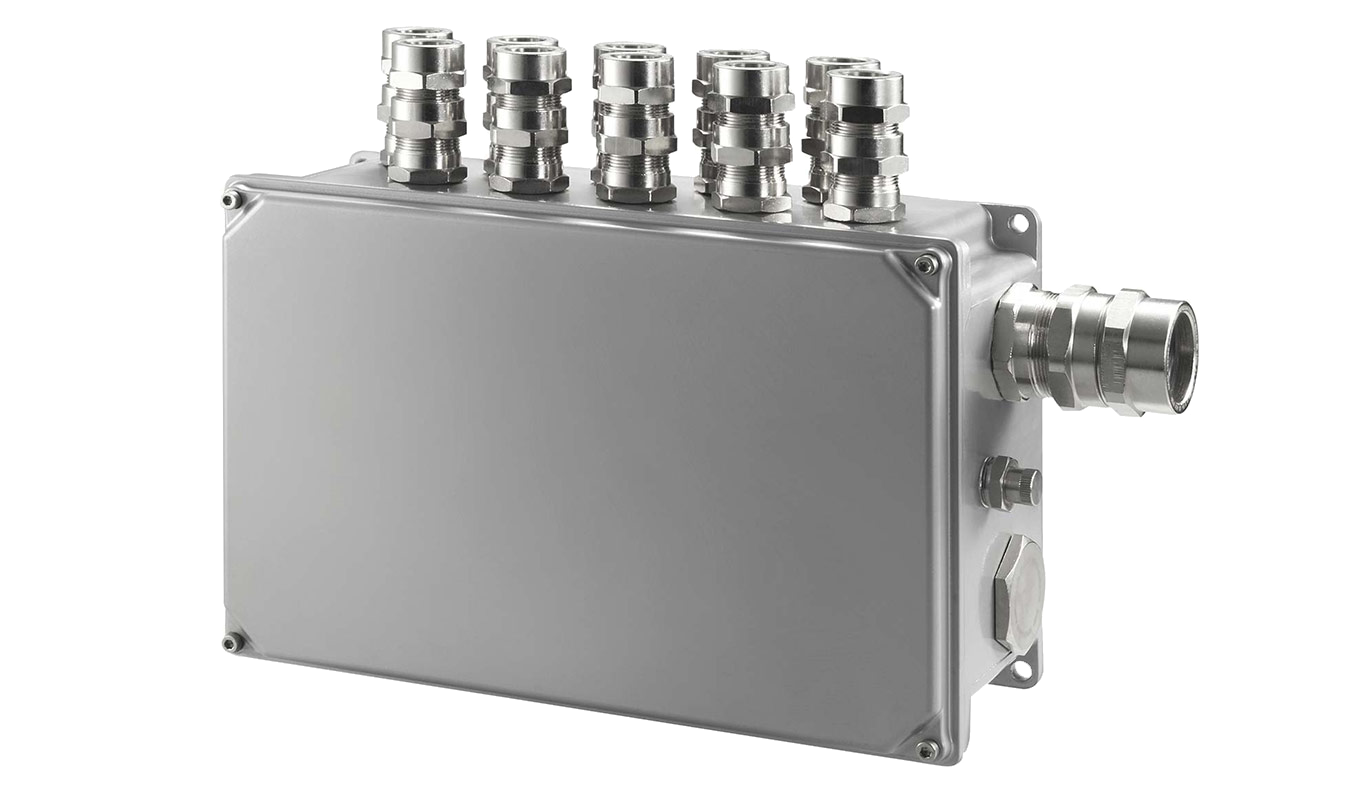

Взрывозащищенные клеммные коробки серии КНВ-ДГ-А из алюминиевого сплава
Производственно-инжиниринговая компания
Взрывозащищенные клеммные коробки КНВ-ДГ-А предназначены для промышленного применения во взрывоопасных средах в помещениях и наружных установках (группа II) с содержанием газа и горючей пыли соответственно для взрывоопасных зон 0 – 1 – 2.
- расключение или соединение силовых кабелей, информационных кабелей для аналоговых и/или цифровых сигналов, соединение измерительных кабелей для сигналов 4…20 мA и т.д.;
Основные функции
- управление и пуск-остановка двигателей, вентиляторов, насосов и т. д.;
- коммутация кабелей и шин для передачи сигналов в промышленных сетях / протоколах связи Fild-Bus; Mod-Bus и Profi-Bus;
- установка в системах считывания показаний таких физических величин как поток, уровень, давление, температура, ток, напряжение, частота, скорость и т.д.
Содержание
ГОСТ Р МЭК 60079-7-2012
0 Ex ia IIC «T6…T4» Ga Х
1 Ex e ia IIC «T6…T4» Gb Х
1 Ex e mb IIC «T6…T4» Gb Х
Ex tb ia/ib IIIC «T85°C…T135°C» Db Х
ГОСТ Р МЭК 60079-0-2011
-60…40/60/85° С
Соответствие стандартам таможенного союза:
Диапазон рабочих температур:
Степень защиты:
Сертификат соответствия:
Зоны применения:
1 Ex e II «T6…T4» Gb Х
1 Ex e d IIC «T6…T4» Gb Х
Ex tb IIIC «T85°C…T135°C» Db Х
IP65/66/67
№ТС RU C-RU.ГБ08.В.02616
Зона 0, Зона 1, Зона 2
ГОСТ Р МЭК 60079-11-2010
ГОСТ Р МЭК 60079-1-2011
ГОСТ Р МЭК 60079-31-2010
Вид взрывозащиты:
ГОСТ Р МЭК 60079-18-2012
Взрывозащищенные коробки КНВ-ДГ-А предназначены для промышленного применения во взрывоопасных средах в помещениях и наружных установках (группа II) с содержанием газа и горючей пыли соответственно для взрывоопасных зон 0 — 1 — 2.
описание
Клеммные блоки устанавливаются на шинах DIN и крепятся на монтажной пластине внутри коробки. Монтажная пластина изготавливается из алюминиевого сплава. Корпуса имеют внешний болт заземления, выполненный из нержавеющей стали.
Взрывозащищенные клеммные коробки выполняются из корпуса и крышки, которые изготовлены из коррозионностойкого модифицированного алюминиевого сплава. Крышка крепится с помощью невыпадающих винтов из нержавеющей стали с цилиндрической головкой и канавкой под отвертку. Фиксация коробки к стене осуществляется с помощью отверстий на основании коробки (для облегчения сборки).
Взрывозащищенные клеммные коробки имеют стенки достаточной толщины для проходных и резьбовых отверстий. Стандартное наружное покрытие на основе эпоксидных смол, стандартный цвет серый RAL 9006 для повышенной защиты против взрыва Eх e исполнения или сигнально-синий для корпусов искробезопасного исполнения Ex i.
- Cпециальное навесное оборудование из нержавеющей стали AISI 316 A4.
- Нестандартная резьба.
- Ремнабор гаек и уплотнителей со степенью защиты IP66 (только для отверстий с метрической резьбой).
- ANSI B1.20.1 NPT адаптеры с конической на метрическую резьбу.
- Монтажная пластина из изоляционного материала и алюминиевого сплава.
- Петли и сквозной болт заземления.
- Антиконденсатное внутреннее покрытие, стандартно RAL 2004.
- Нестандартный цвет покраски.
- Возможность комплектации дренажным/вентиляционным клапанами.
Аксессуары и специальное исполнение
- Метрическая резьба ISO 965.
- Трубная цилиндрическая резьба ISO 228.
- Коническая резьба B1.20.1 NPT.
- Другие типы резьб по запросу.
Резьба и отверстия

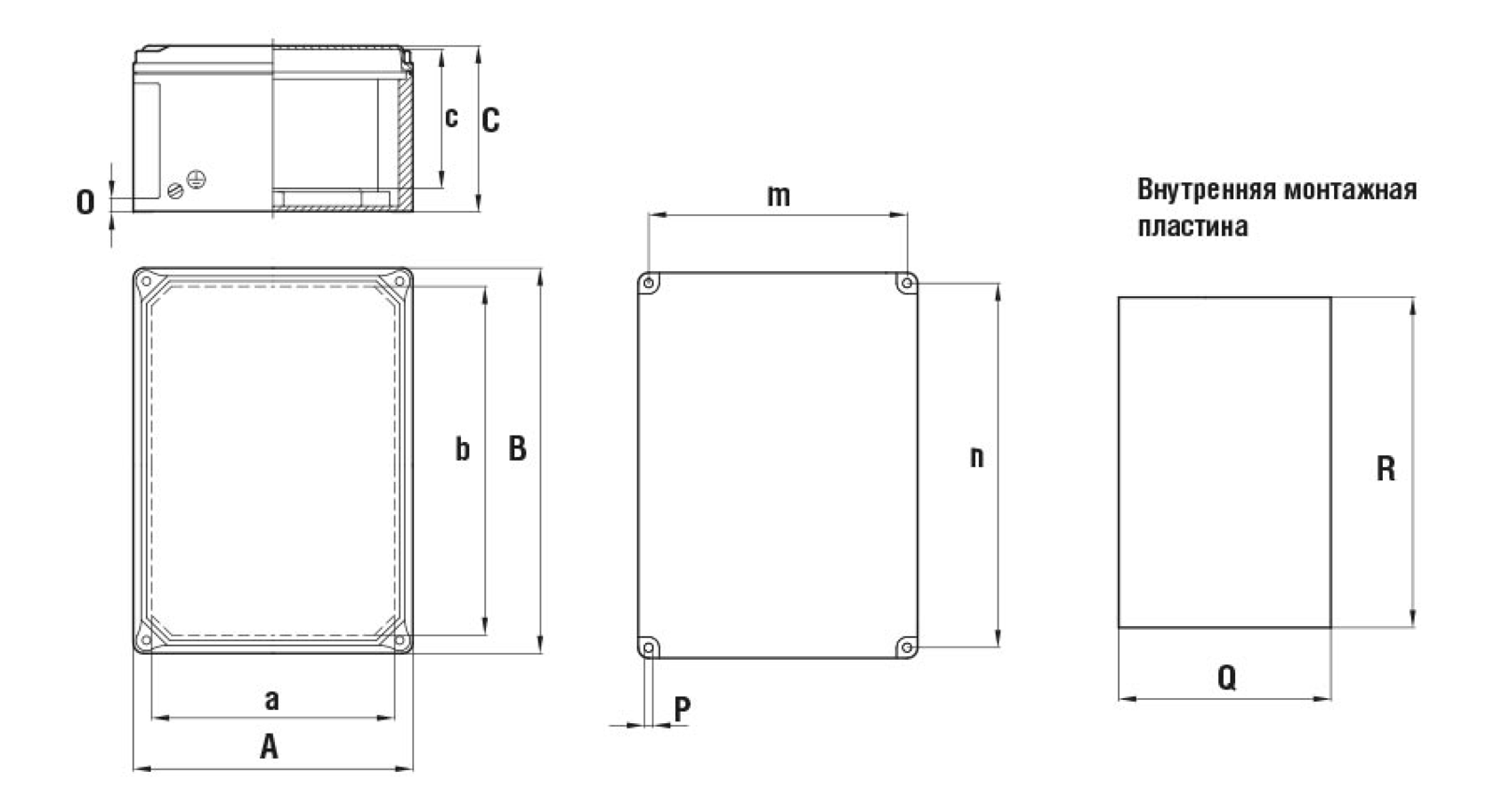

Габаритные размеры и вес коробок серии КНВ-ДГ-А

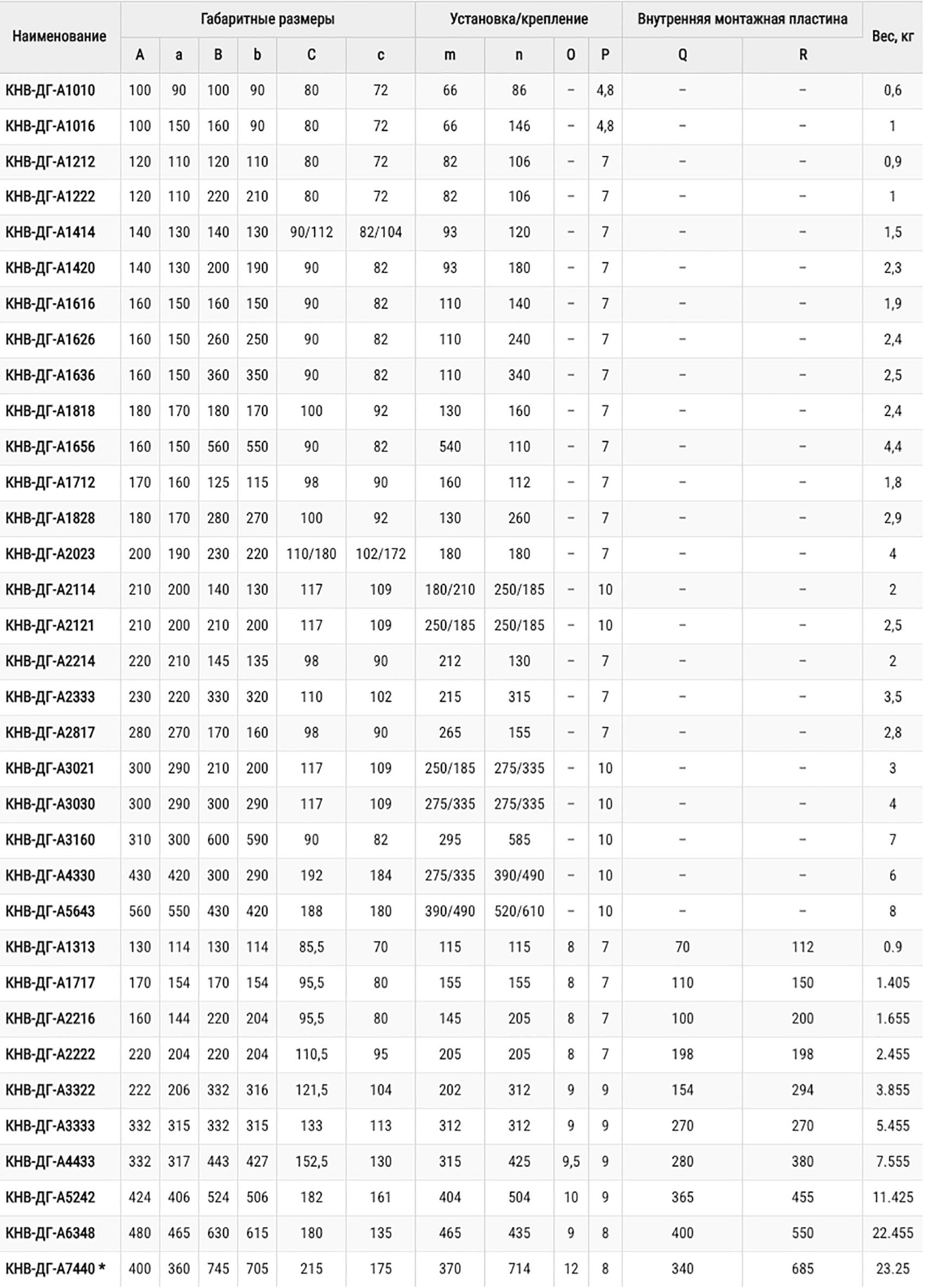

Габаритные размеры серии КНВ-А, вес коробок и отверстия
*Примечание: внутренняя монтажная пластина поставляется по запросу

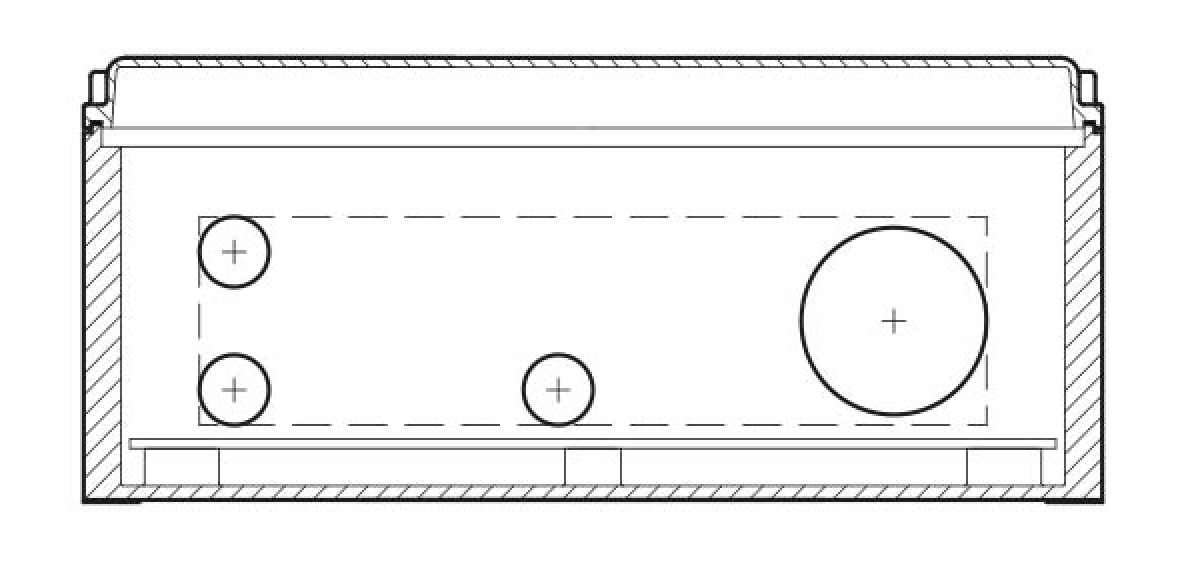

Отверстия коробок серии КНВ-ДГ-А

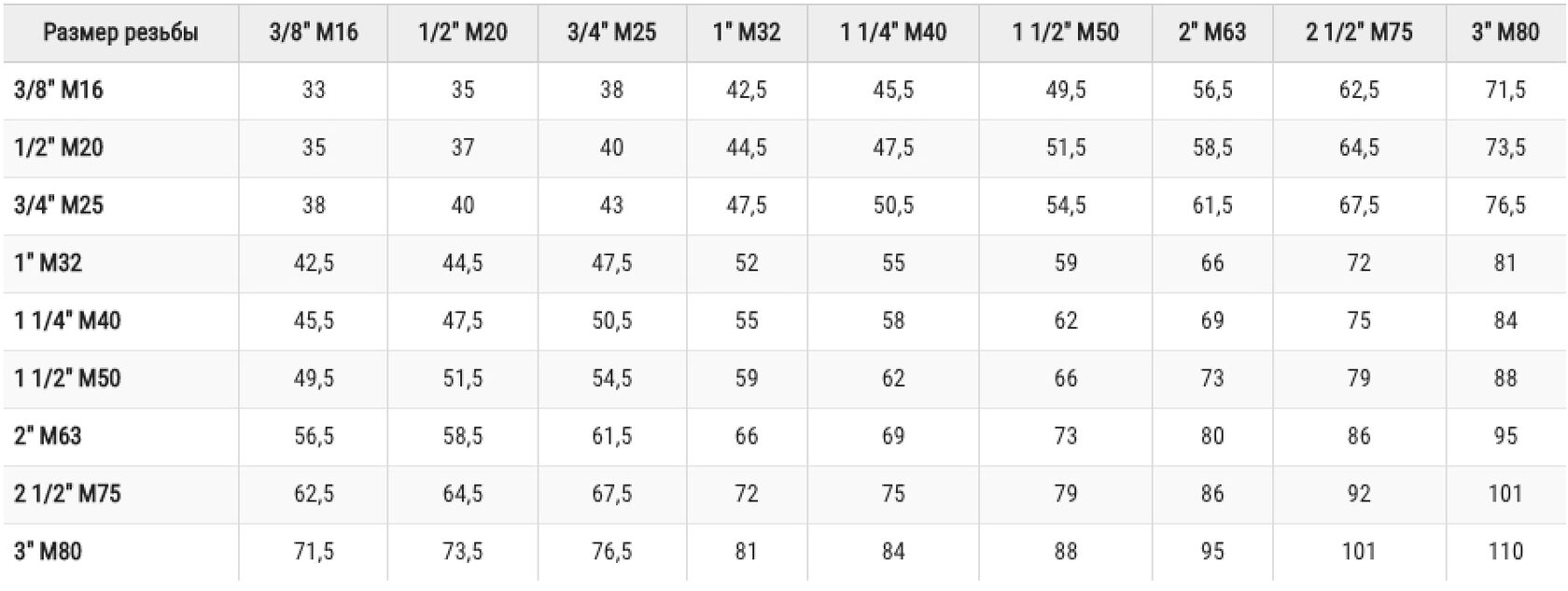

Минимальное расстояние между отверстиями для сверления (сквозными и резьбовыми) для коробок серии КНВ-ДГ-А
*Примечание:

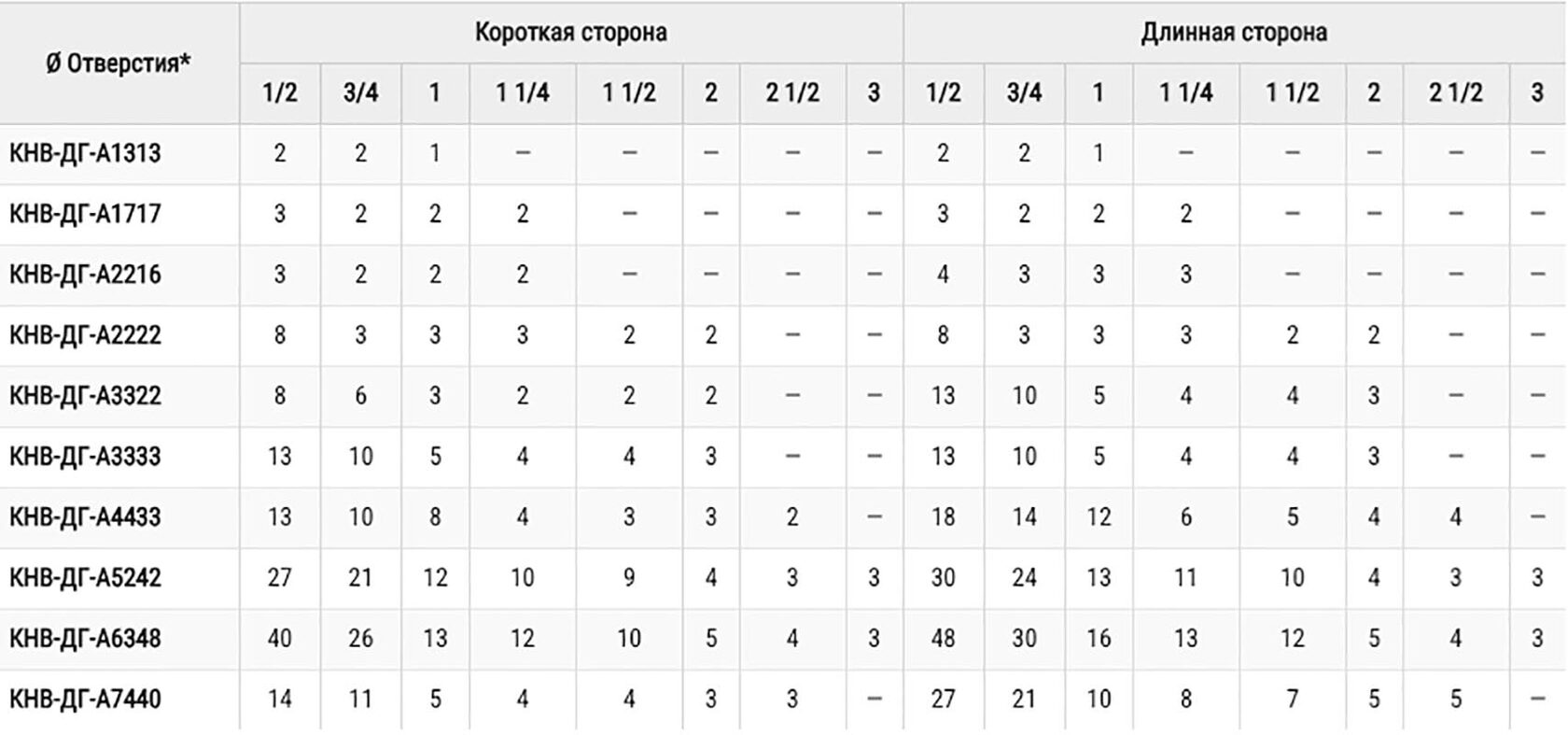

Диаметр отверстий для сверления на короткую или длинную стороны для коробок серии КНВ-ДГ-А
- на заказ возможны варианты комбинации отверстий разного диаметра
- другие версии коробок КНВ-ДГ-А — по запросу

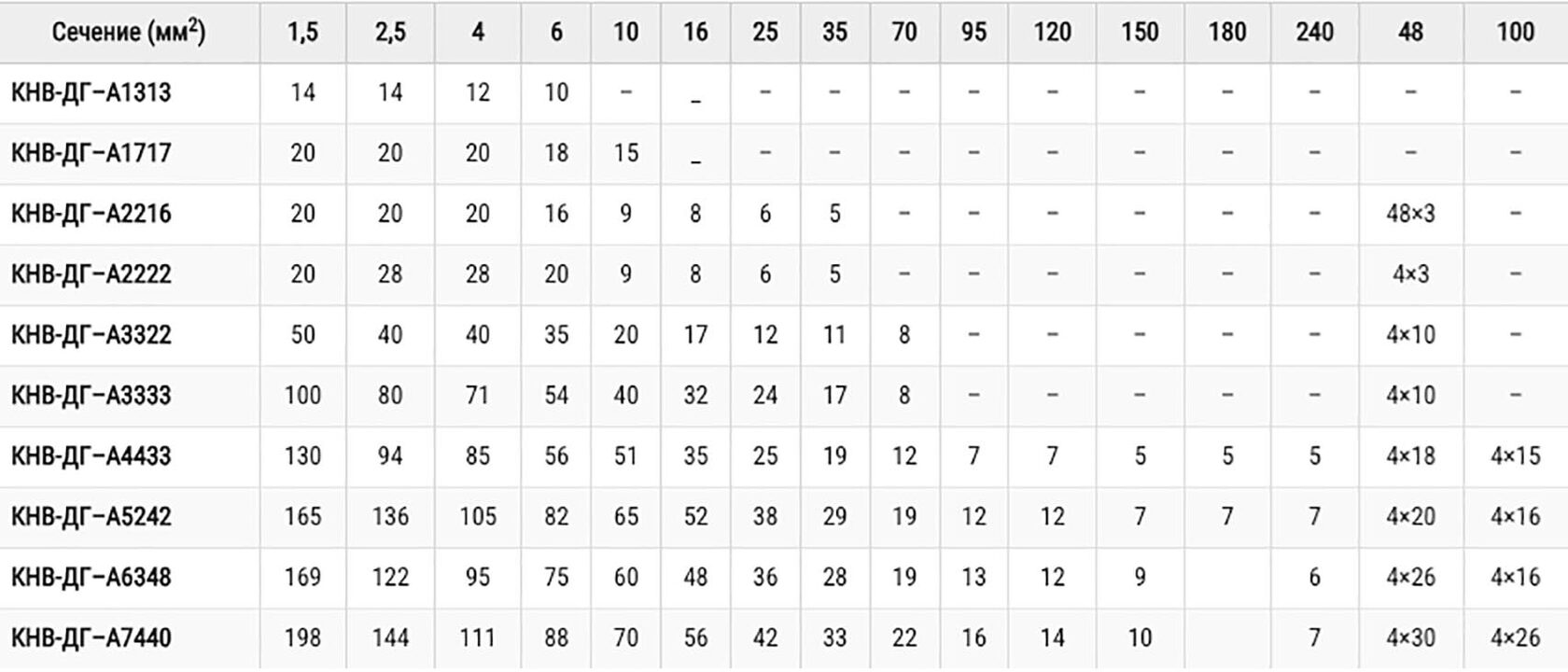

Размеры и максимальное количество клеммников в ряду

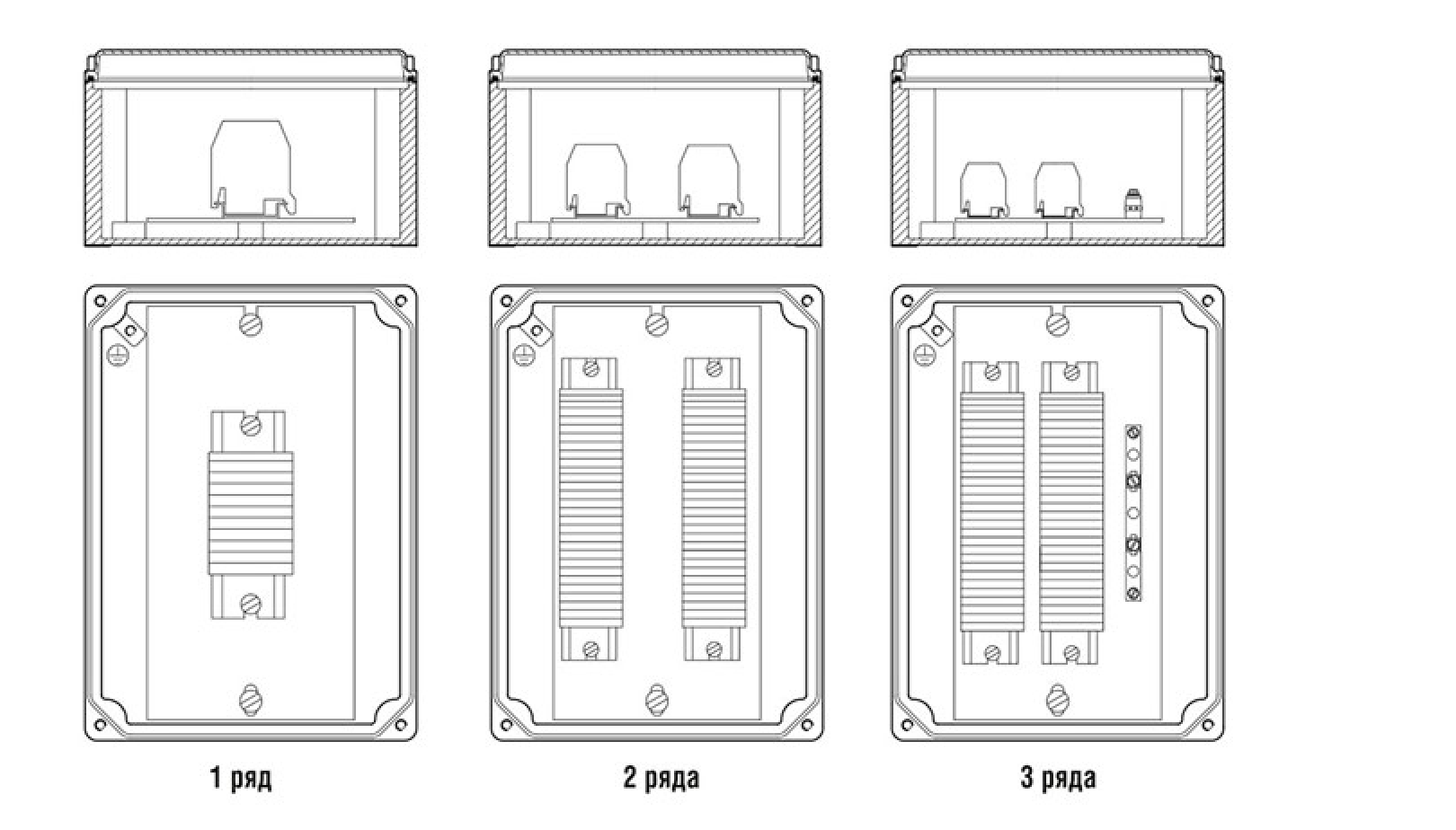

Примеры расположения клеммных колодок
Возможны различные конфигурации расположения клеммников внутри корпуса:
- прямая;
- диагональная;
- в несколько рядов.
Возможно иное расположение клеммников по спецификации заказчика и в соответствии с максимально допустимым количеством устанавливаемых терминалов, в зависимости от максимального количества отверстий и допустимой рассеиваемой мощности для данной коробки.
*Примечание: другие версии коробок КНВ-ДГ-А — по запросу
Размеры и максимальное количество клеммников в ряду
