Клеммные коробки серии КНВ-ДГ-Н из нержавеющей стали AISI316L
Производственно-инжиниринговая компания
Взрывозащищенные клеммные коробки КНВ-ДГ-Н предназначены для промышленного применения в химически агрессивных взрывоопасных средах в помещениях и наружных установках (группа II) с содержанием газа и горючей пыли соответственно для взрывоопасных зон 0 — 1 — 2
- расключение или соединение силовых кабелей, информационных кабелей для аналоговых и/или цифровых сигналов, соединение измерительных кабелей, для сигналов 4…20 мA и т.д.;
Взрывозащищенные клеммные коробки серии КНВ-ДГ-Н из нержавеющей стали AISI316L
- управление и пуск-остановка двигателей, вентиляторов, насосов и т.д.;
- коммутация кабелей и шин для передачи сигналов в промышленных сетях / протоколах связи Fild-Bus, Mod-Bus и Profi-Bus;
Содержание
- установка в системах считывания показаний таких физических величин, как поток, уровень, давление, температура, ток, напряжение, частота, скорость и т.д.
Ex tb ia/ib IIIC «T85°C…T135°C» Db Х
ГОСТ Р МЭК 60079-18-2012
ГОСТ Р МЭК 60079-31-2010
ГОСТ Р МЭК 60079-1-2011
ГОСТ Р МЭК 60079-11-2010
Зона 0, Зона 1, Зона 2
№ТС RU C-RU.ГБ08.В.02616
IP65/66/67
1 Ex e mb IIC «T6…T4» Gb Х
1 Ex e ib IIC «T6 … T4» Gb Х
1 Ex e II «T6…T4» Gb Х
-60…40/60/85° С
ГОСТ Р МЭК 60079-0-2011
Ex tb IIIC «T85°C…T135°C» Db Х
1 Ex e d IIC «T6…T4» Gb Х
1 Ex e ia IIC «T6…T4» Gb Х
0 Ex ia IIC «T6…T4» Ga Х
ГОСТ Р МЭК 60079-7-2012
Соответствие стандартам таможенного союза:
Диапазон рабочих температур:
Степень защиты:
Сертификат соответствия:
Зоны применения:
Вид взрывозащиты:

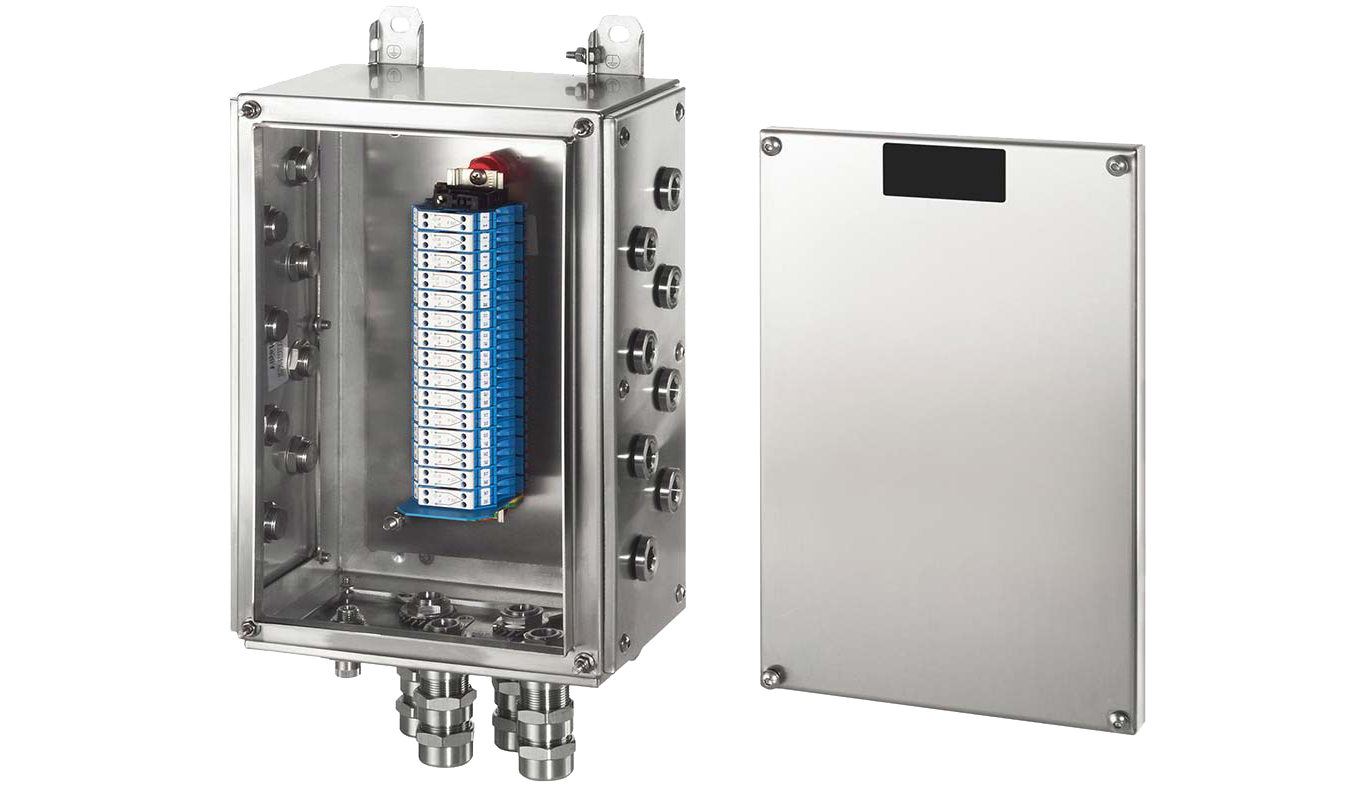

Взрывозащищенные клеммные коробки выполняются из нержавеющей стали AISI 316L. Крышка крепится с помощью невыпадающих винтов из нержавеющей стали с цилиндрической головкой и канавкой под отвертку. Фиксация клеммных коробок к стене осуществляется с помощью отверстий на основании корпуса (для облегчения сборки). Клеммные блоки устанавливаются на шинах DIN и крепятся на монтажной пластине внутри коробки. Монтажная пластина изготавливается из алюминиевого сплава. Коробки имеют внутренний/внешний болт заземления, выполненный из нержавеющей стали. На заказ возможна поставка съемных фланцев и установка петель для навесного замка.
Эти взрывозащищенные клеммные коробки в основном используются для соединения кабелей или перехода с одного сечения проводников на другое посредством клеммных зажимов, для наращивания кабелей, а также для соединения силовых кабелей с проводниками вводной коробки электродвигателя. Возможны различные конфигурации внутреннего расположения клеммников. Расположение клеммников может отличаться от стандартного на основании спецификации заказчика, но всегда в пределах действия сертификата соответствия.
Размер корпуса клеммных коробок определяется техническим отделом компании ООО «Ди групп» на основании ряда параметров, указанных заказчиком: количество и размеры кабелей, количество и размеры входных отверстий, требования по проводке и расположению корпусов в оборудовании. Если коробка поставляется в комплекте с кабельными вводами, мы отвечаем за определение их размеров, исходя из количества и размеров установленных кабелей. Также возможно дополнительное увеличение размера корпуса с учетом планируемых в будущем расширений. Клеммные терминалы устанавливаются на монтажную рейку и фиксируются непосредственно к корпусу или на монтажную панель.
Эти взрывозащищенные клеммные коробки в основном используются для соединения кабелей или перехода с одного сечения проводников на другое посредством клеммных зажимов, для наращивания кабелей, а также для соединения силовых кабелей с проводниками вводной коробки электродвигателя. Возможны различные конфигурации внутреннего расположения клеммников. Расположение клеммников может отличаться от стандартного на основании спецификации заказчика, но всегда в пределах действия сертификата соответствия.
Размер корпуса клеммных коробок определяется техническим отделом компании ООО «Ди групп» на основании ряда параметров, указанных заказчиком: количество и размеры кабелей, количество и размеры входных отверстий, требования по проводке и расположению корпусов в оборудовании. Если коробка поставляется в комплекте с кабельными вводами, мы отвечаем за определение их размеров, исходя из количества и размеров установленных кабелей. Также возможно дополнительное увеличение размера корпуса с учетом планируемых в будущем расширений. Клеммные терминалы устанавливаются на монтажную рейку и фиксируются непосредственно к корпусу или на монтажную панель.
описание
- Специальное навесное оборудование из нержавеющей стали AISI 316 A4.
- Ремнабор гаек и уплотнителей со степенью защиты IP66.
- Фланцевые пластины для разных корпусов с уплотнителями для степени защиты IP 66 и установочные винты из нержавеющей стали AISI 316L.
- Монтажная пластина из алюминиевого сплава.
- Монтажная пластина из изоляционного материала.
- Сквозной болт заземления.
- Петли.
- Нестандартный цвет покраски.
- Возможность комплектации дренажным/вентиляционным клапанами.
Аксессуары и специальное исполнение
- Проходные отверстия, подходящие для цилиндрической резьбы
Резьба и отверстия

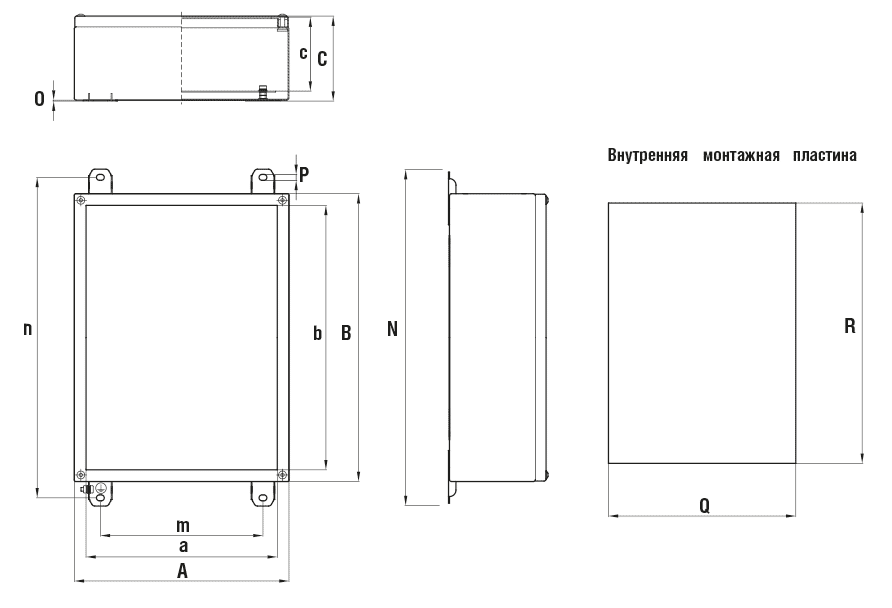

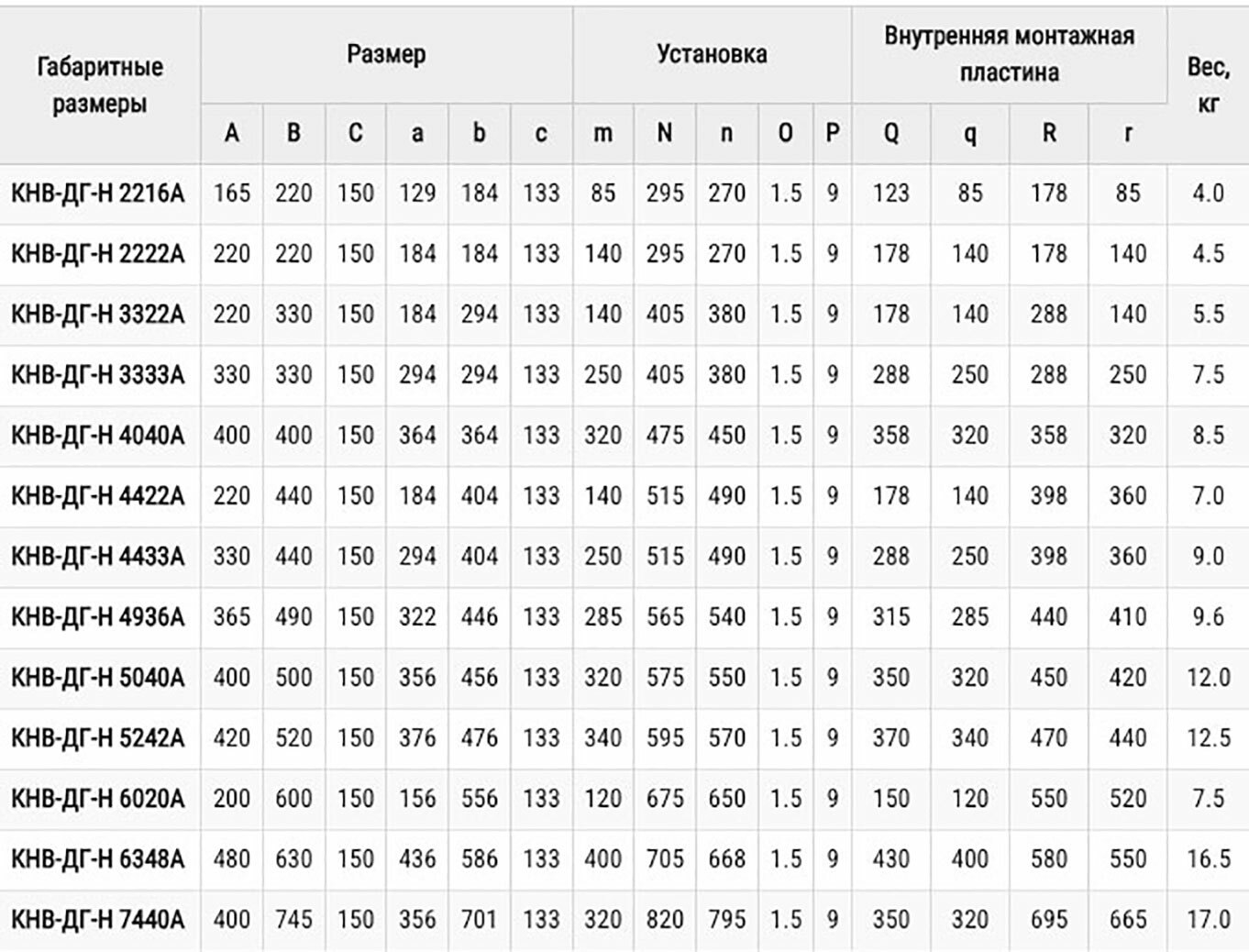

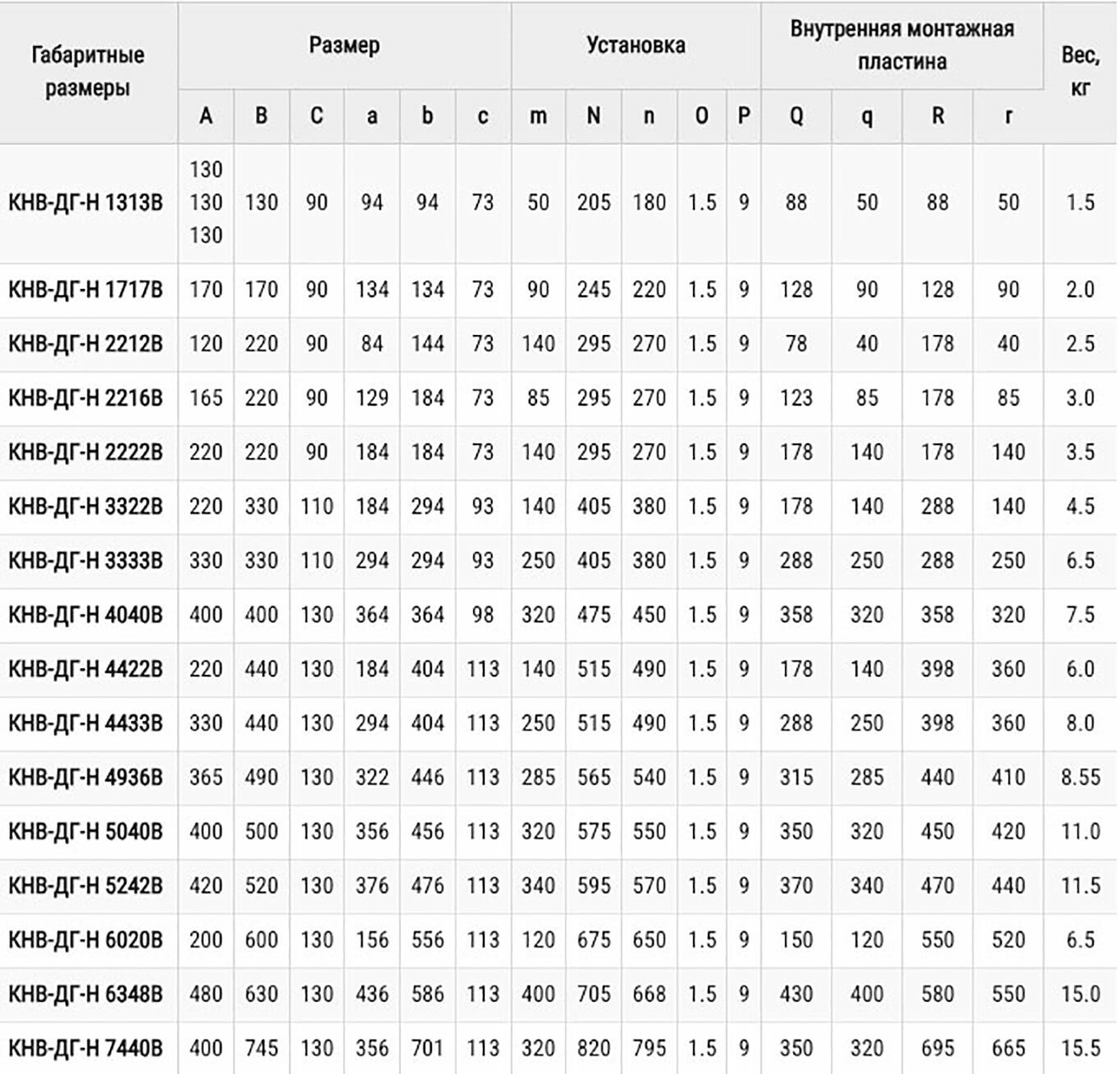

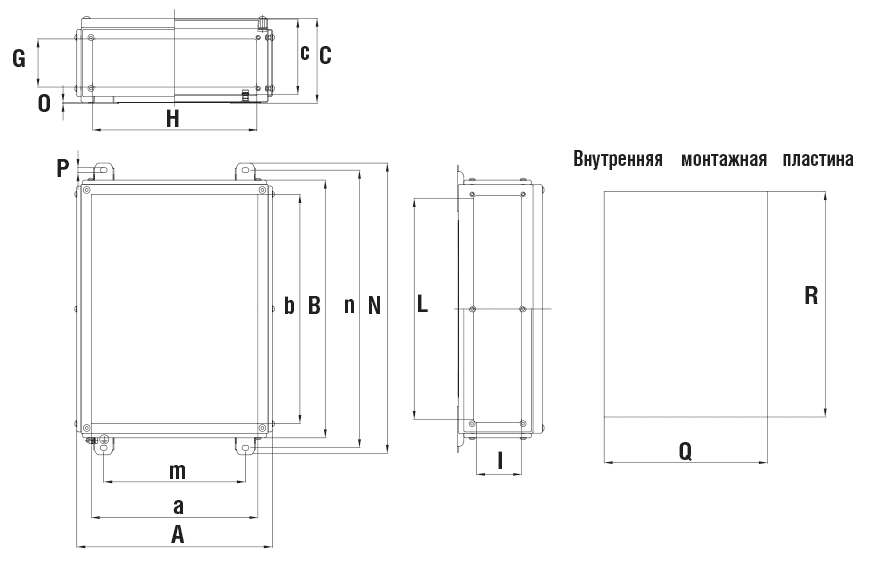

Габаритные размеры и вес неглубоких клеммных коробок серии КНВ-ДГ-Н без фланцев
Габаритные размеры и вес неглубоких коробок серии КНВ-Н без фланцев

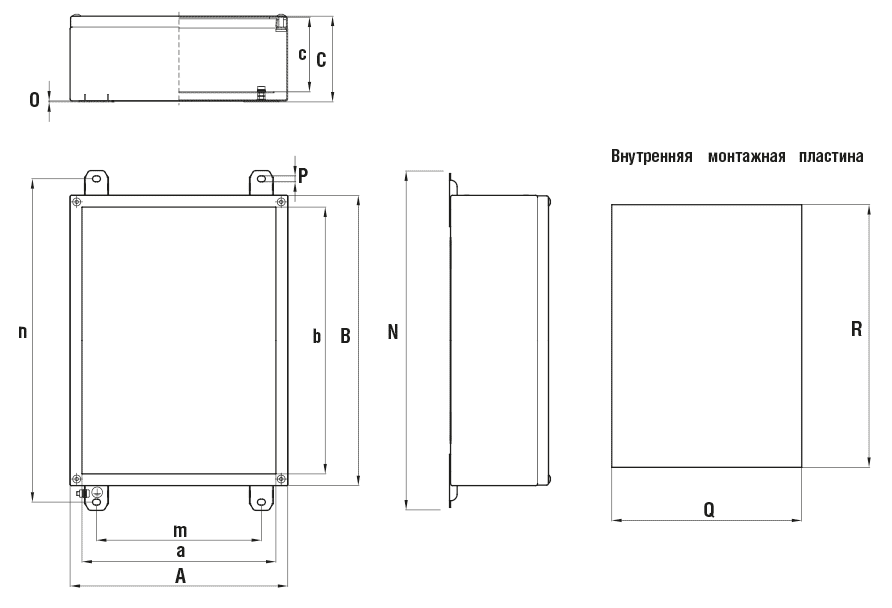

Габаритные размеры и вес глубоких коробок серии КНВ-ДГ-Н без фланцев
Габаритные размеры и вес глубоких коробок серии КНВ-Н без фланцев

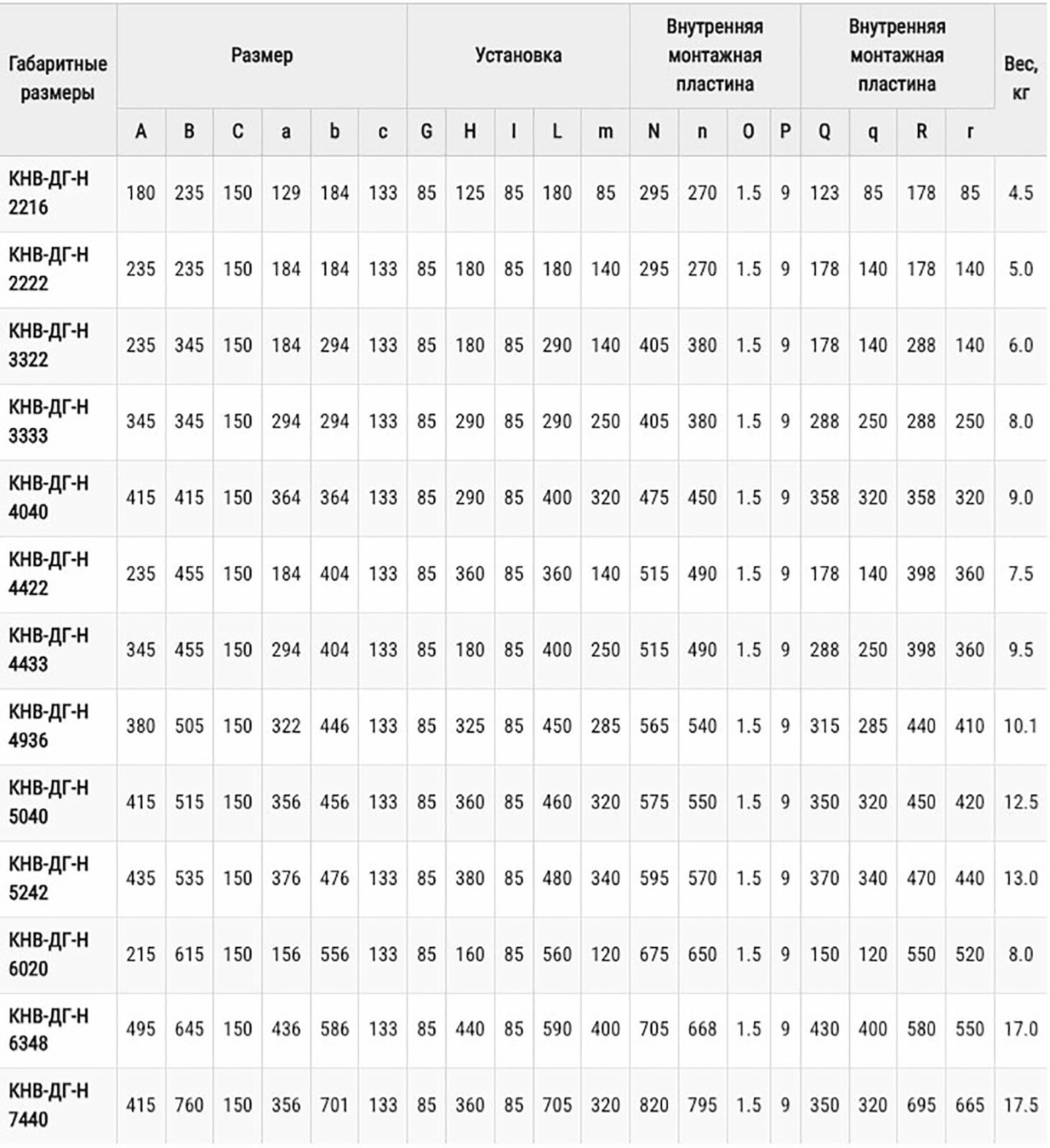

Габаритные размеры и вес глубоких клеммных коробок серии КНВ-ДГ-Н с фланцами
Габаритные размеры и вес глубоких коробок серии КНВ-ДГ-Н с фланцами

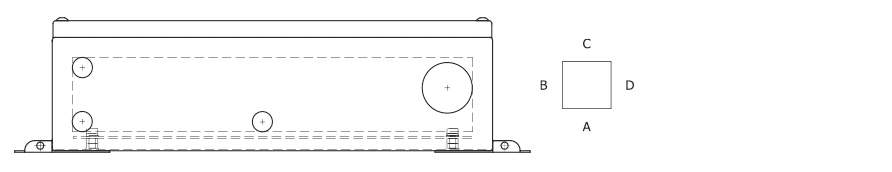

Отверстия на коробках без фланцев
Отверстия на коробках без фланцев

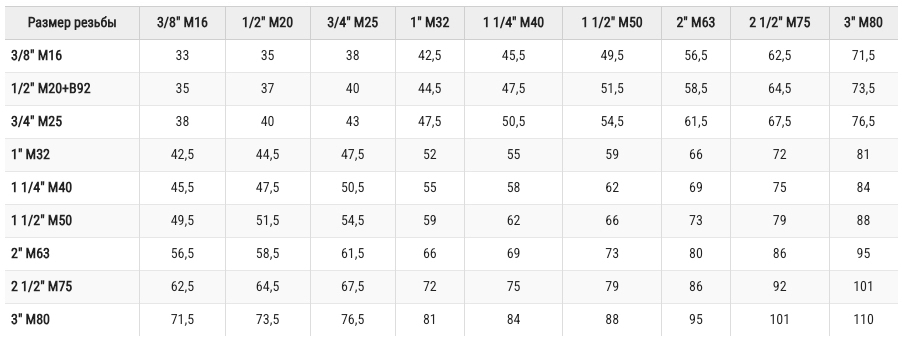

Минимальное расстояние между отверстиями для сверления
(сквозными и резьбовыми отверстиями)
(сквозными и резьбовыми отверстиями)

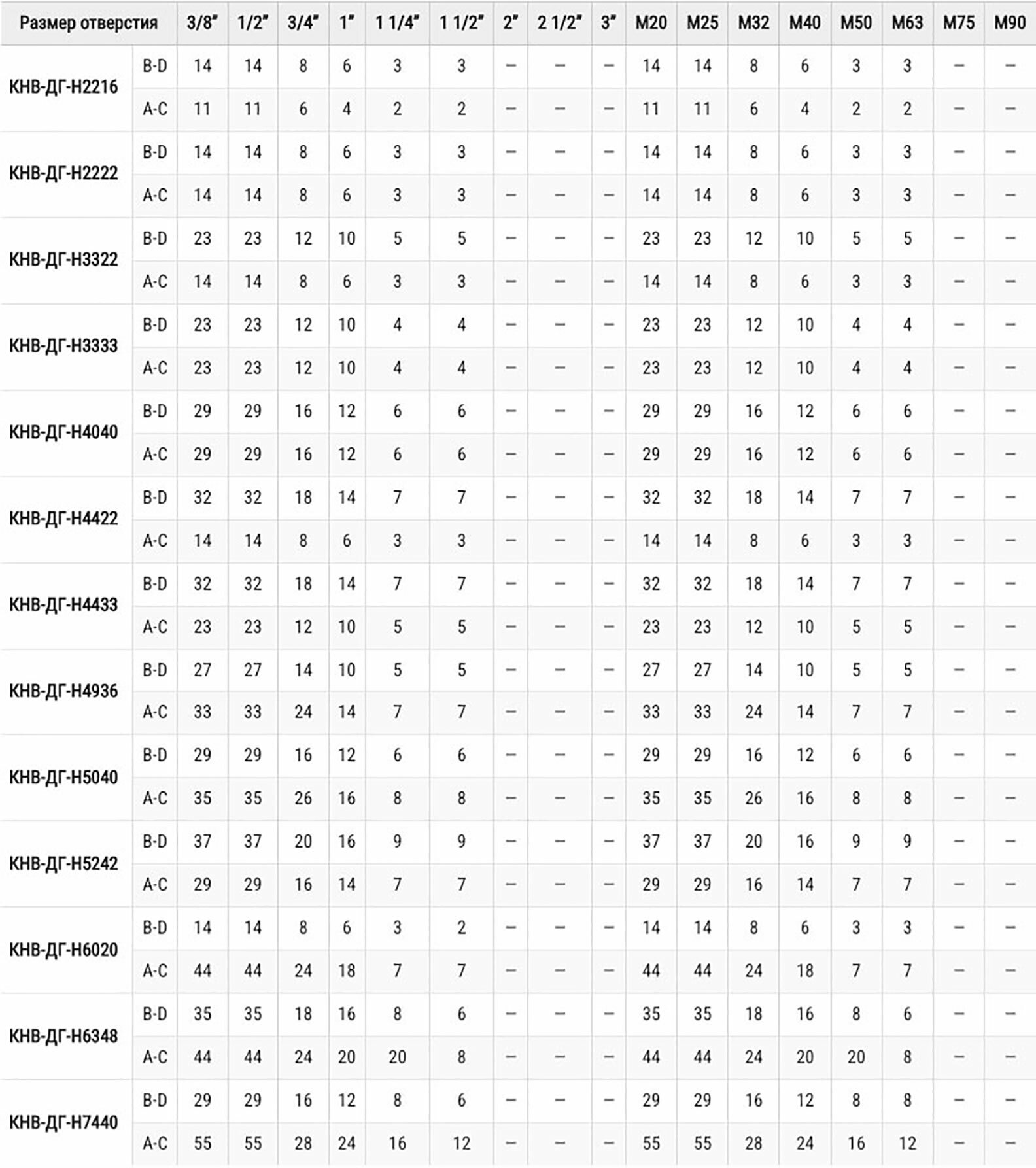

Максимальное количество отверстий и кабельных вводов.

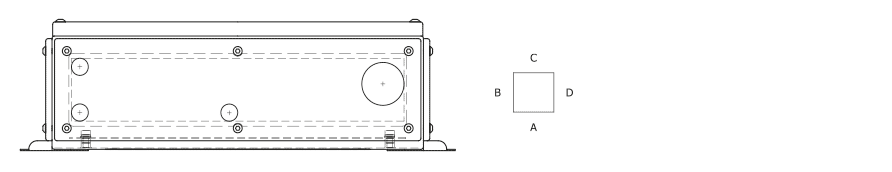

Отверстия на сторонах A-C и B-D
Отверстия на сторонах A-C и B-D
Отверстия на коробках с фланцами
Отверстия на коробках с фланцами
Минимальное расстояние между отверстиями для сверления
(сквозными и резьбовыми отверстиями)
(сквозными и резьбовыми отверстиями)
Максимальное количество отверстий и кабельных вводов.
Отверстия на сторонах A-C и B-D
Отверстия на сторонах A-C и B-D

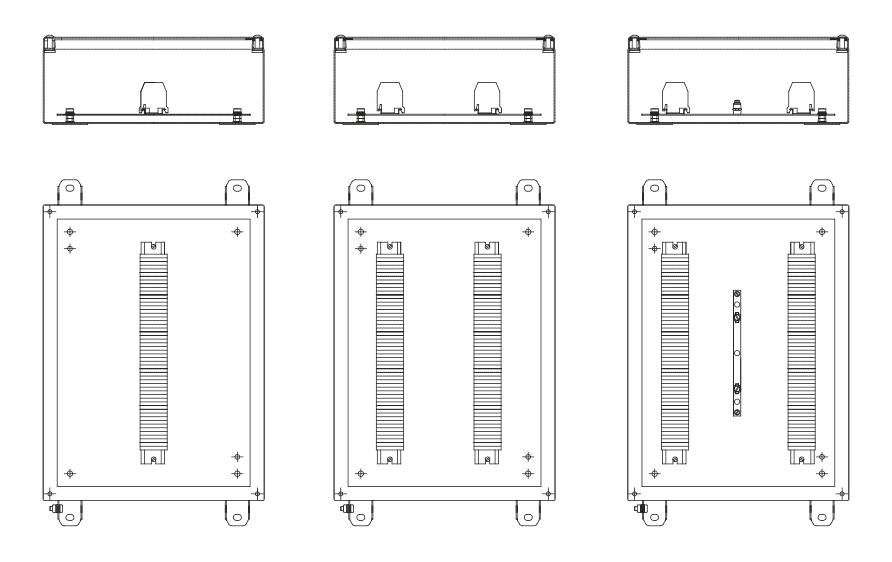

Примеры расположения клеммных колодок
Примеры расположения клеммных колодок
Возможны различные конфигурации расположения клеммников внутри коробки: прямая / диагональная / в несколько рядов.
- 1 ряд;
- 2 ряда;
- 2 ряда + шина заземления.

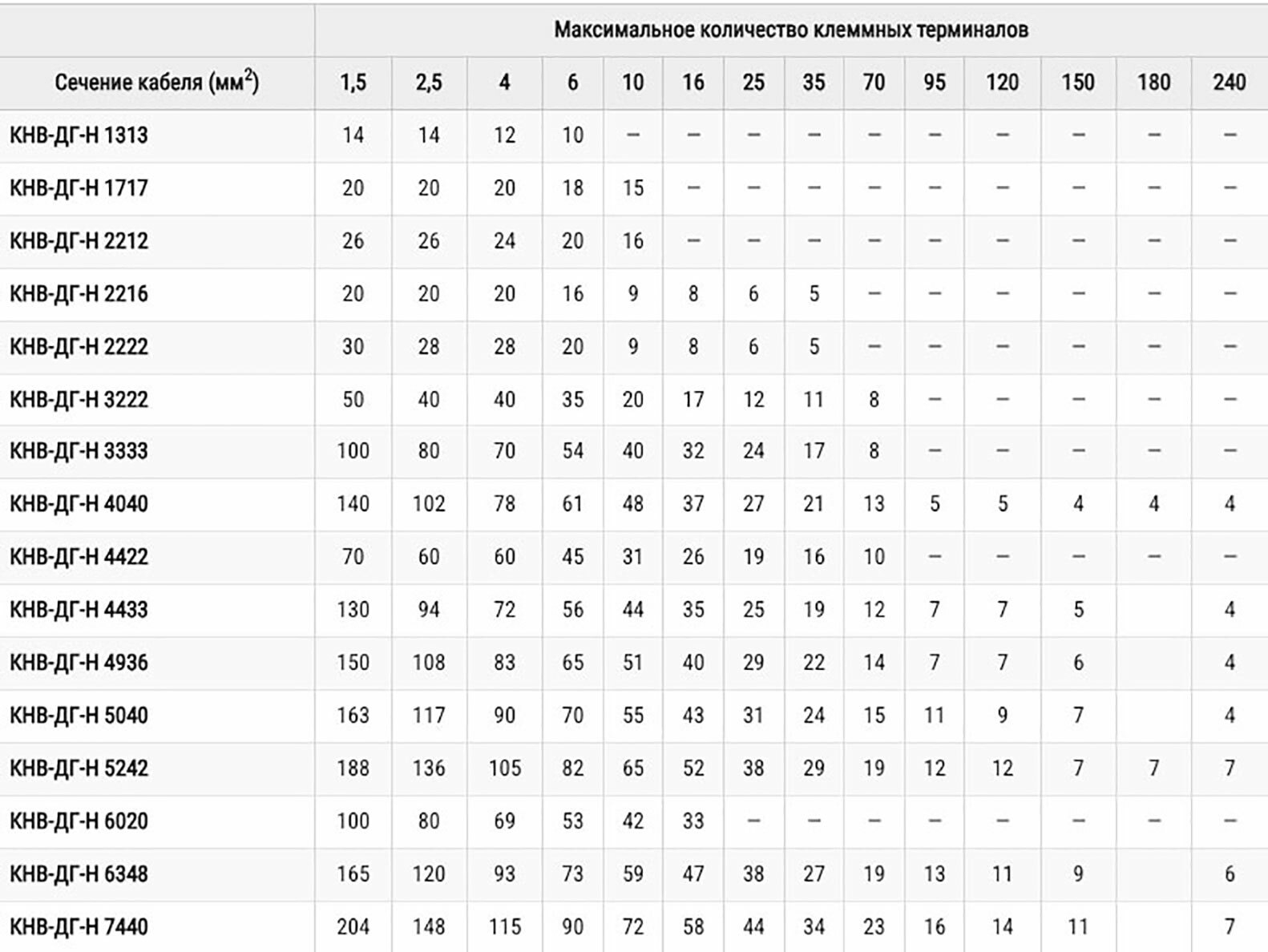

Возможно иное расположение клеммников по спецификации заказчика и в соответствии с максимально допустимым количеством устанавливаемых блоков, в зависимости от максимального количества отверстий и допустимой рассеиваемой мощности для данного корпуса.
Примеры расположения клеммных зажимов:

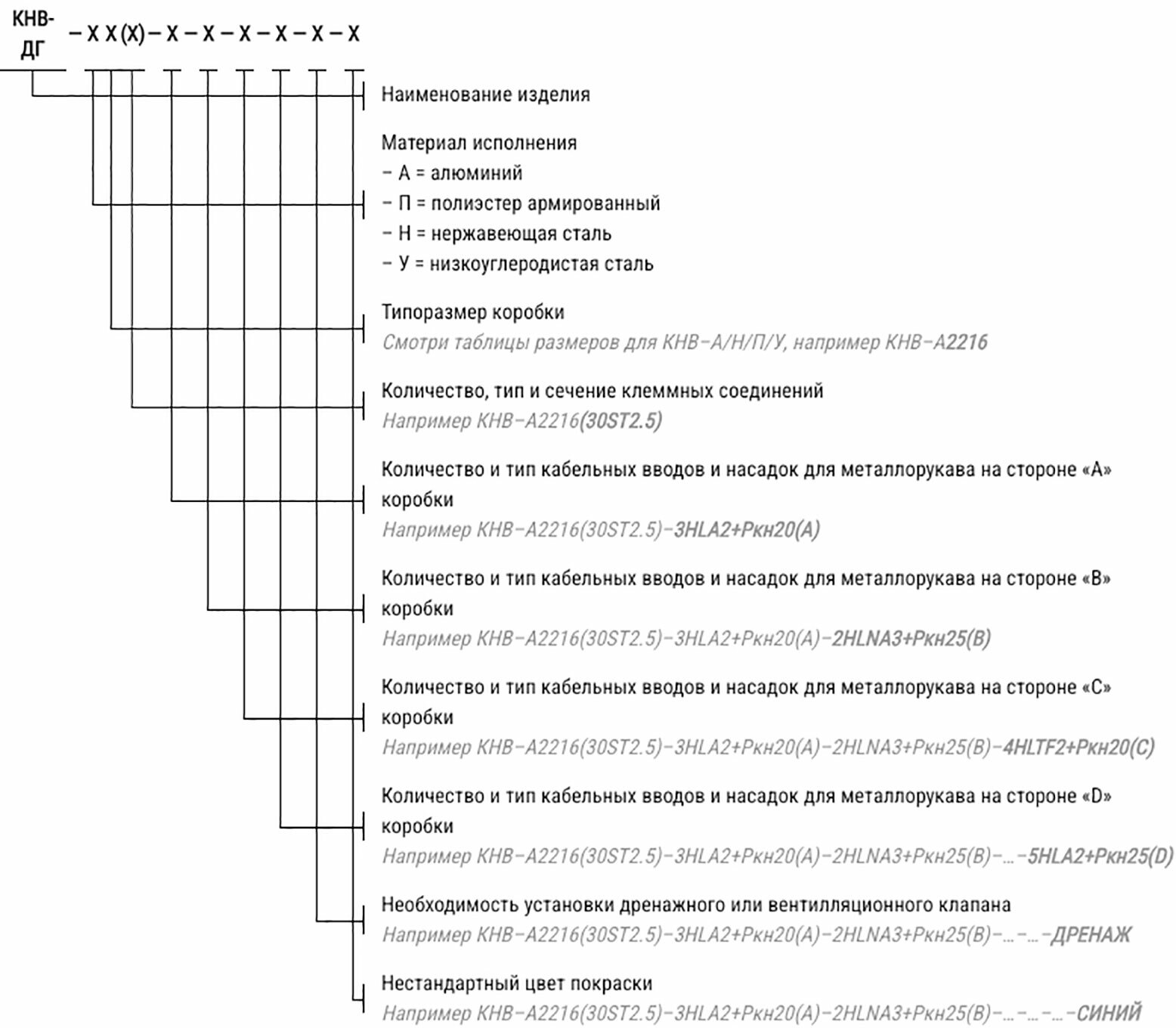

Форма заказа для клеммных коробок серии КНВ-ДГ
