Клеммные коробки серии КНВ-ДГ-П из армированного полиэстера
Производственно-инжиниринговая компания
Взрывозащищенные клеммные коробки КНВ-ДГ-П предназначены для промышленного применения во взрывоопасных средах в помещениях и наружных установках (группа II) с содержанием газа и горючей пыли соответственно для взрывоопасных зон 0 – 1 – 2.
- установка в системах считывания показаний таких физических величин, как поток, уровень, давление, температура, ток, напряжение, частота, скорость и т. д.
- коммутация кабелей и шин для передачи сигналов в промышленных сетях / протоколах связи Fild-Bus, Mod-Bus и Profi-Bus;
- управление и пуск-остановка двигателей, вентиляторов, насосов и т. д.;
Основные функции
- расключение или соединение силовых кабелей, информационных кабелей для аналоговых и/или цифровых сигналов, соединение измерительных кабелей, для сигналов 4…20 мA и т. д.;
Содержание
Ex tb ia/ib IIIC «T85°C…T135°C» Db Х
ГОСТ Р МЭК 60079-18-2012
Вид взрывозащиты:
ГОСТ Р МЭК 60079-31-2010
ГОСТ Р МЭК 60079-1-2011
ГОСТ Р МЭК 60079-11-2010
Зона 0, Зона 1, Зона 2
№ТС RU C-RU.ГБ08.В.02616
IP65/66/67
1 Ex e mb IIC «T6…T4» Gb Х
1 Ex e ib IIC «T6 … T4» Gb Х
1 Ex e II «T6…T4» Gb Х
Зоны применения:
Сертификат соответствия:
Степень защиты:
Диапазон рабочих температур:
Соответствие стандартам таможенного союза:
-60…40/60/85° С
ГОСТ Р МЭК 60079-0-2011
Ex tb IIIC «T85°C…T135°C» Db Х
1 Ex e d IIC «T6…T4» Gb Х
1 Ex e ia IIC «T6…T4» Gb Х
0 Ex ia IIC «T6…T4» Ga Х
ГОСТ Р МЭК 60079-7-2012

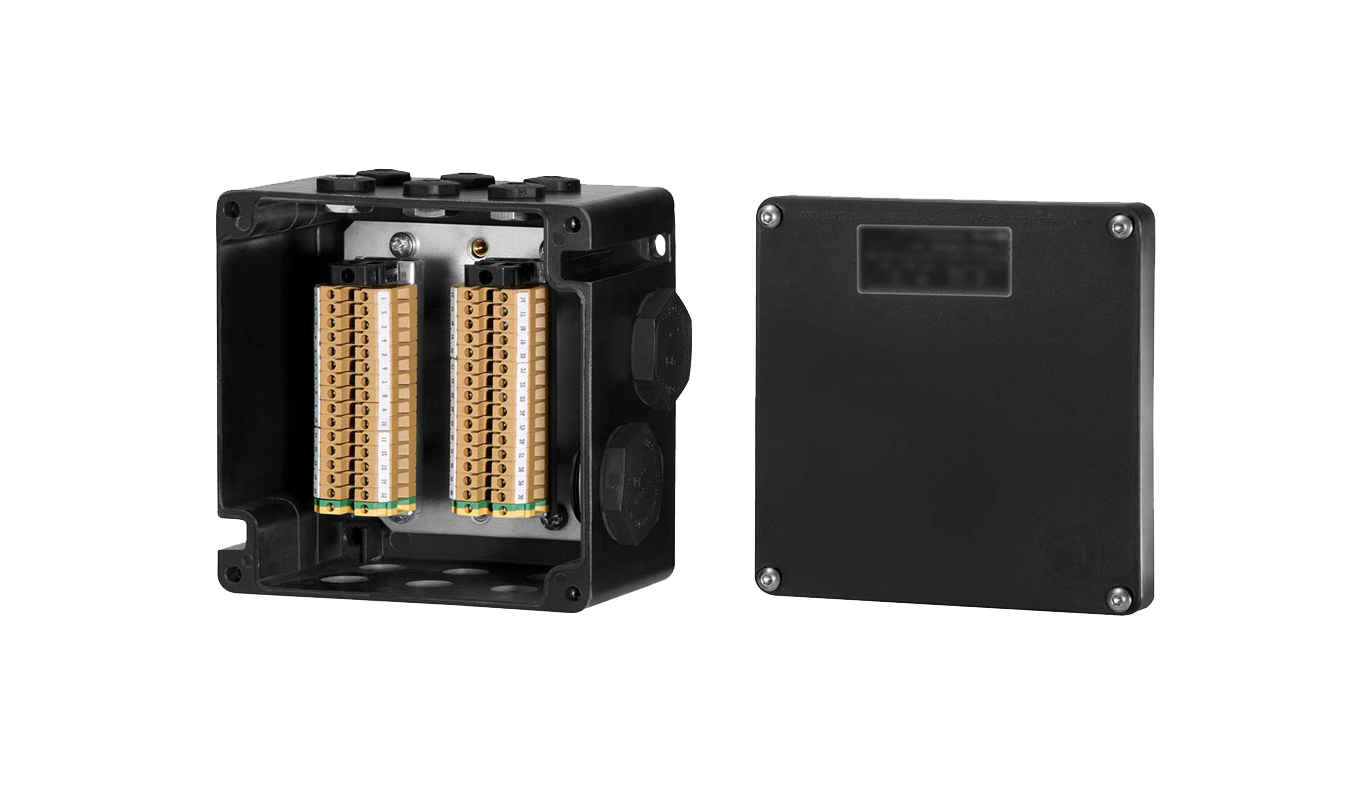

Коробки выполняются из армированного стекловолокном полиэстера. Фиксация коробки к стене осуществляется с помощью специальных петель на основании корпуса (для облегчения сборки). Клеммные блоки устанавливаются на шинах DIN и крепятся на монтажной пластине внутри коробки. Монтажная пластина изготавливается из алюминиевого сплава, а также может быть изготовлена по специальному заказу из изоляционного материала.
Крышка снабжена винтами из нержавеющей стали AISI 304 A2 70 или на заказ, из стали AISI 316 A4, расположенных в специальных углублениях, и имеет уплотнительную прокладку по периметру для обеспечения степени защиты IP 66.
Эти коробки в основном используются для соединения кабелей или перехода с одного сечения проводников на другое посредством клеммных зажимов, для наращивания кабелей, а также для соединения силовых кабелей с проводниками вводной коробки электродвигателя. Возможны различные конфигурации внутреннего расположения клеммников. Расположение клеммников может отличаться от стандартного на основании спецификации заказчика, но всегда в пределах действия сертификата соответствия.
Размер корпуса определяется Tехническим отделом компании ООО «Ди групп» на основании ряда параметров, указанных заказчиком:
— количество и размеры кабелей / входных отверстий;
— требования по проводке и расположению коробок в оборудовании / температурный класс / расчетная температура.
Клеммные терминалы устанавливаются на монтажную рейку и фиксируются непосредственно к корпусу или на монтажную панель.
Крышка снабжена винтами из нержавеющей стали AISI 304 A2 70 или на заказ, из стали AISI 316 A4, расположенных в специальных углублениях, и имеет уплотнительную прокладку по периметру для обеспечения степени защиты IP 66.
Эти коробки в основном используются для соединения кабелей или перехода с одного сечения проводников на другое посредством клеммных зажимов, для наращивания кабелей, а также для соединения силовых кабелей с проводниками вводной коробки электродвигателя. Возможны различные конфигурации внутреннего расположения клеммников. Расположение клеммников может отличаться от стандартного на основании спецификации заказчика, но всегда в пределах действия сертификата соответствия.
Размер корпуса определяется Tехническим отделом компании ООО «Ди групп» на основании ряда параметров, указанных заказчиком:
— количество и размеры кабелей / входных отверстий;
— требования по проводке и расположению коробок в оборудовании / температурный класс / расчетная температура.
Клеммные терминалы устанавливаются на монтажную рейку и фиксируются непосредственно к корпусу или на монтажную панель.
описание
- Специальное навесное оборудование из нержавеющей стали AISI316 A4 / нестандартная резьба.
- Ремнабор гаек и уплотнителей со степенью защиты IP66 (только для отверстий с метрической резьбой).
- Фланцевые пластины для разных корпусов, с уплотнителями для степени защиты IP66 и установочные винты из нержавеющей стали AISI 304
- Монтажная пластина из алюминиевого сплава или из изоляционного материала / сквозной болт заземления / петли.
- Нестандартный цвет покраски.
- Возможность комплектации дренажным/вентиляционным клапанами.
Аксессуары и специальное исполнение
- Проходные отверстия, подходящие для метрической резьбы ISO 965.
Резьба и отверстия
Клеммные коробки серии КНВ-ДГ-П из армированного полиэстера
Примечание: размеры в скобках (…) относятся к внутренним полезным размерам

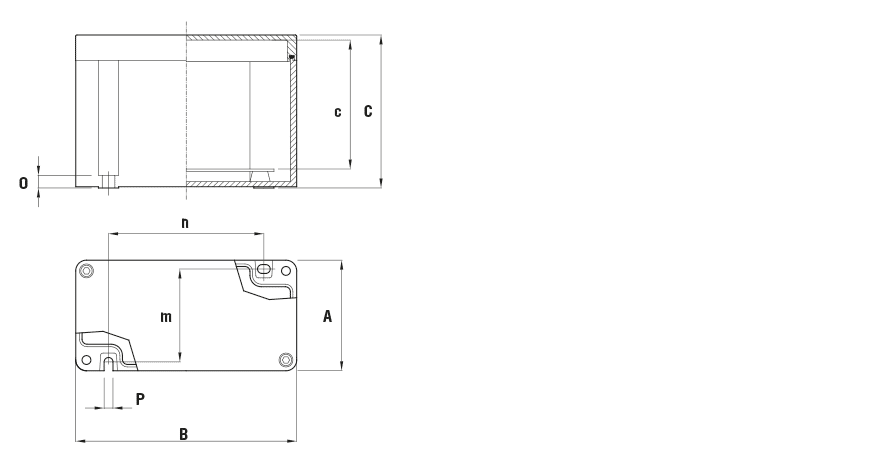

Габаритные размеры серии КНВ-ДГ-А, вес коробок и отверстия
Отверстия в коробках
*Примечание:
- на заказ возможны варианты комбинации отверстий разного диаметра
- другие версии коробок КНВ-А — по запросу
Типоразмеры, количество отверстий и сечение кабеля
Типоразмеры, количество отверстий и сечение кабеля
Коробки с фланцевыми соединительными пластинами
Коробки с фланцевыми соединительными пластинами
Коробки серии КНВ-П имеют модульные размеры и могут соединяться с помощью фланца, обеспечивающего степень защиты оболочки. Такая система позволяет увеличить внутренний объем электрооборудования до необходимого.
Примечание: количество фланцев зависит от количества присоединяемых коробок
Примечание: количество фланцев зависит от количества присоединяемых коробок
Примеры расположения клеммных колодок
Примеры расположения клеммных колодок
Возможны различные конфигурации расположения клеммников внутри корпуса:
- прямая;
- диагональная;
- в несколько рядов.
Возможно иное расположение клеммников по спецификации заказчика и в соответствии с максимально допустимым количеством устанавливаемых блоков, в зависимости от максимального количества отверстий и допустимой рассеиваемой мощности для данной коробки.
*Примечание: другие версии коробок КНВ-П — по запросу
Форма заказа для клеммных коробок серии КНВ
