Клеммные коробки серии КНВ-ДГ-У из низкоуглеродистой стали
Производственно-инжиниринговая компания
Взрывозащищенные клеммные коробки КНВ-ДГ-У предназначены для промышленного применения во взрывоопасных средах в помещениях и наружных установках (группа II) с содержанием газа и горючей пыли соответственно для взрывоопасных зон 0 — 1 — 2
- расключение или соединение силовых кабелей, информационных кабелей для аналоговых и/или цифровых сигналов, соединение измерительных кабелей для сигналов 4…20 мA и т.д.;
Основные функции взрывозащищенных коробок КНВ-ДГ-У
- управление и пуск-остановка двигателей, вентиляторов, насосов и т. д.;
- коммутация кабелей и шин для передачи сигналов в промышленных сетях / протоколах связи Fild-Bus; Mod-Bus и Profi-Bus;
- установка в системах считывания показаний таких физических величин как поток, уровень, давление, температура, ток, напряжение, частота, скорость и т.д.
Содержание
Ex tb ia/ib IIIC «T85°C…T135°C» Db Х
ГОСТ Р МЭК 60079-18-2012
Вид взрывозащиты:
ГОСТ Р МЭК 60079-31-2010
ГОСТ Р МЭК 60079-1-2011
ГОСТ Р МЭК 60079-11-2010
Зона 0, Зона 1, Зона 2
№ТС RU C-RU.ГБ08.В.02616
IP65/66/67
1 Ex e mb IIC «T6…T4» Gb Х
1 Ex e ib IIC «T6 … T4» Gb Х
1 Ex e II «T6…T4» Gb Х
Зоны применения:
Сертификат соответствия:
Степень защиты:
Диапазон рабочих температур:
Соответствие стандартам таможенного союза:
-60…40/60/85° С
ГОСТ Р МЭК 60079-0-2011
Ex tb IIIC «T85°C…T135°C» Db Х
1 Ex e d IIC «T6…T4» Gb Х
1 Ex e ia IIC «T6…T4» Gb Х
0 Ex ia IIC «T6…T4» Ga Х
ГОСТ Р МЭК 60079-7-2012

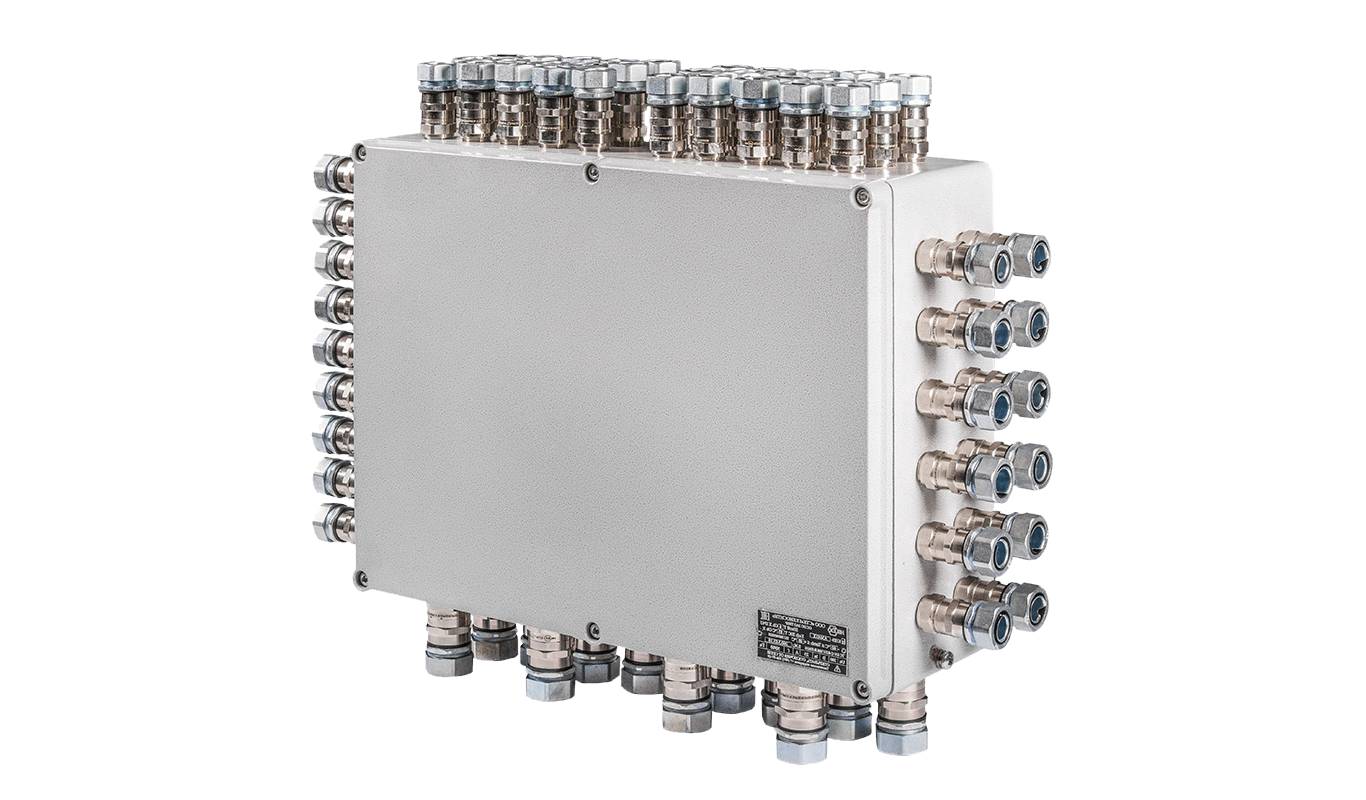

Взрывозащищенные коробки выполнены в виде прямоугольного или квадратного корпуса с крышкой. Изготовлены из 1,2…1,5 мм листовой низкоуглеродистой стали (данный вид стали часто применяется на объектах с минимальным бюджетом на нефтегазовых, химических и пищевых предприятиях), покрыты порошковой краской.
Внутри коробки расположены клеммные соединения. На боковых поверхностях коробки могут быть размещены кабельные вводы.
Коробка имеет показатели степени защиты от внешних воздействий IP65/66 благодаря применению высококачественного уплотнителя. Внешний и внутренний винты заземления выполнены из нержавеющей стали.
Размер корпуса определяется техническим отделом компании ООО «Ди групп» на основании ряда параметров, указанных заказчиком: количество и размеры кабелей, количество и размеры входных отверстий, требования по проводке и расположению корпусов в оборудовании.
Внутри коробки расположены клеммные соединения. На боковых поверхностях коробки могут быть размещены кабельные вводы.
Коробка имеет показатели степени защиты от внешних воздействий IP65/66 благодаря применению высококачественного уплотнителя. Внешний и внутренний винты заземления выполнены из нержавеющей стали.
Размер корпуса определяется техническим отделом компании ООО «Ди групп» на основании ряда параметров, указанных заказчиком: количество и размеры кабелей, количество и размеры входных отверстий, требования по проводке и расположению корпусов в оборудовании.
описание
Материал
- Корпус и крышка: листовая сталь 1,2…1,5 мм (в зависимости от типоразмера).
- Покраска: структурное порошковое напыление RAL 7035
- Монтажная пластина из листовой оцинкованной стали 2 мм.
- Cпециальное навесное оборудование из нерж. стали AISI 316 A4.
- Ремнабор гаек и уплотнителей со степенью защиты IP66 (только для отверстий с метрической резьбой).
- Монтажная пластина из алюминиевого сплава.
- Монтажная пластина из изоляционного материала.
- Сквозной болт заземления.
- Антиконденсатное внутреннее покрытие, стандартно RAL 2004.
- Нестандартный цвет покраски
- Возможность комплектации дренажным/вентиляционным клапанами
Аксессуары и специальное исполнение
- Проходные отверстия, подходящие для цилиндрической резьбы.
Резьба и отверстия

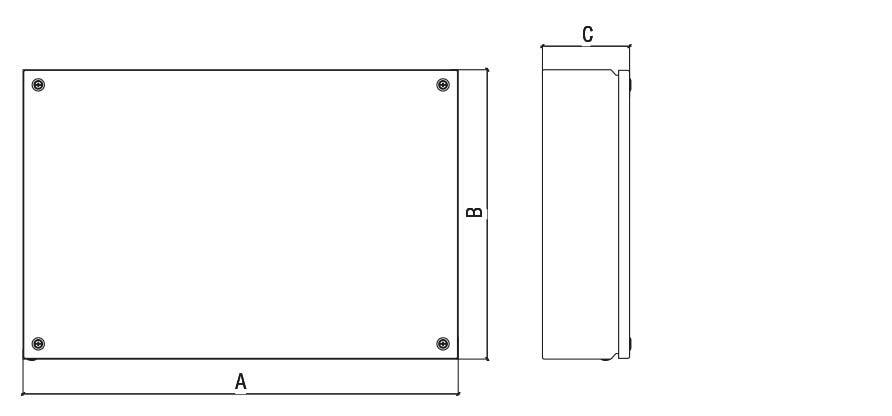

Габаритные размеры и вес клеммных коробок серии КНВ-ДГ-У
Габаритные размеры и вес клеммных коробок серии КНВ-ДГ-У
Форма заказа для клеммных коробок серии КНВ-ДГ
