Пост управления EFDC предназначен для промышленного применения во взрывоопасных средах в помещениях и наружных установках (группа II) с содержанием газа и горючей пыли соответственно для взрывоопасных зон 1 — 2.
Пост управления EFDC предназначен для промышленного применения во взрывоопасных средах в помещениях и наружных установках (группа II) с содержанием газа и горючей пыли соответственно для взрывоопасных зон 1 – 2.
Пост управления EFDC
Модульные готовые посты управления изготавливаются в специальных корпусах и могут быть укомплектованы кнопками, сигнальными лампами, аварийной кнопкой с защищенной крышкой, «грибками» с ключом и фиксатором, ручками управления, а также аналоговыми и цифровыми измерительными приборами.
Взрывозащищенные кнопочные посты управления в исполнении Ex d серии EFDC предназначены для управления оборудованием или подачи сигналов. Они используются в химической, нефтехимической, фармацевтической промышленностях и в других областях, где необходимо взрывозащищенное электрооборудование.
Основные функции
Содержание
Ex tb IIIC «T85°C/T100°C» Db Х
–60/–40 … 40/60 °С
Соответствие стандартам таможенного союза:
Диапазон рабочих температур:
Степень защиты:
Сертификат соответствия:
Зоны применения:
1 Ex d IIC «T6/T5» Gb Х
IP65/66/67
№ТС RU C-RU.ГБ08.В.01324
Зона 1, Зона 2
ГОСТ Р МЭК 60079-7-2012
ГОСТ IEC 60079-1-2011
ГОСТ Р МЭК 60079-31-2010
Вид взрывозащиты:
ГОСТ Р МЭК 60079-0-2011
Материал корпуса и крышки: коррозионностойкий модифицированный алюминиевый сплав.
Крепеж: нержавеющая сталь AISI 304 (стандартно), AISI 316 (по запросу).
Материал окна (по запросу): термостойкое ударопрочное боросиликатное стекло.
Покраска: антифрикционное эпоксидное порошковое покрытие. Стандартный цвет RAL 9006.
Крепеж: нержавеющая сталь AISI 304 (стандартно), AISI 316 (по запросу).
Материал окна (по запросу): термостойкое ударопрочное боросиликатное стекло.
Покраска: антифрикционное эпоксидное порошковое покрытие. Стандартный цвет RAL 9006.
описание
Опции и аксессуары, поставляемые по запросу
- Внешнее эпоксидное покрытие с цветом по запросу.
- Нестандартная резьба.
Элементы управления и сигнализации
Посты управления EFDC комплектуются элементами управления и сигнализации Ex d IICU серий ЭПД и EF. Подробнее смотри в разделе Взрывозащищенные элементы управления.
Технические характеристики:
* C разбивкой стекла (аварийная остановка)
** С красной грибовидной кнопкой
** С красной грибовидной кнопкой
Посты управления EF…3D — EF…3T предназначены для промышленного применения во взрывоопасных средах в помещениях и наружных установках (группа II) с содержанием газа и горючей пыли соответственно для взрывоопасных зон 1 — 2.
Пост управления EFDC
Модульные готовые посты управления изготавливаются в специальных корпусах и могут быть укомплектованы кнопками, сигнальными лампами, аварийной кнопкой с защищенной крышкой, «грибками» с ключом и фиксатором, ручками управления, а также аналоговыми и цифровыми измерительными приборами.
Взрывозащищенные посты управления в исполнении Ex d серии EF…3D — EF…3T предназначены для управления оборудованием или подачи сигналов. Они используются в химической, нефтехимической, фармацевтической промышленностях и в других областях, где необходимо взрывозащищенное электрооборудование.
Основные функции
Ex tb IIIC «T85°C/T100°C» Db Х
–60/–40 … 40/60 °С
Соответствие стандартам таможенного союза:
Диапазон рабочих температур:
Степень защиты:
Сертификат соответствия:
Зоны применения:
1 Ex d IIC «T6/T5» Gb Х
IP65/66/67
№ТС RU C-RU.ГБ08.В.01324
Зона 1, Зона 2
ГОСТ Р МЭК 60079-7-2012
ГОСТ IEC 60079-1-2011
ГОСТ Р МЭК 60079-31-2010
Вид взрывозащиты:
ГОСТ Р МЭК 60079-0-2011
Материал корпуса и крышки: коррозионностойкий модифицированный алюминиевый сплав.
Крепеж: нержавеющая сталь AISI 304 (стандартно), AISI 316 (по запросу).
Материал окна (по запросу): термостойкое ударопрочное боросиликатное стекло.
Покраска: антифрикционное эпоксидное порошковое покрытие. Стандартный цвет RAL 9006.
Крепеж: нержавеющая сталь AISI 304 (стандартно), AISI 316 (по запросу).
Материал окна (по запросу): термостойкое ударопрочное боросиликатное стекло.
Покраска: антифрикционное эпоксидное порошковое покрытие. Стандартный цвет RAL 9006.
описание
Опции и аксессуары, поставляемые по запросу
- Внешнее эпоксидное покрытие с цветом по запросу.
- Нестандартная резьба.
Элементы управления и сигнализации
Посты управления EF…3D — EF…3T комплектуются элементами управления и сигнализации серий ЭПД и EF. Подробнее смотри в разделе Взрывозащищенные элементы управления.

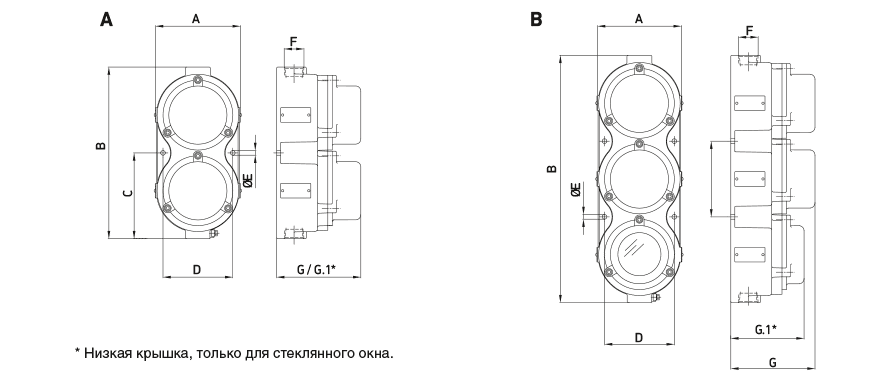

Технические характеристики:

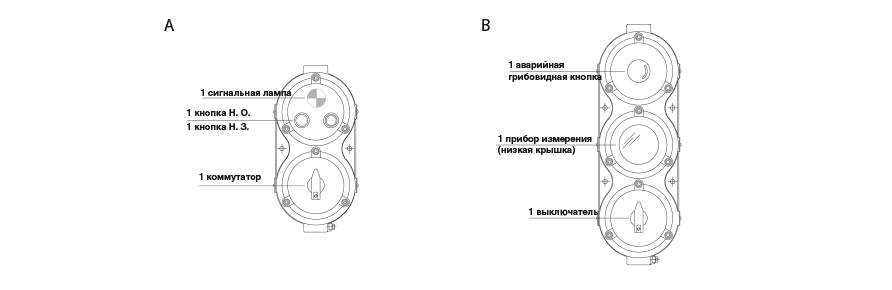

EF…3D – EF…3T – примеры эксплуатации
Расположение элементов управления
На каждой крышке можно разместить следующее оборудование:
- 1 прибор измерения 48х48 мм;
- 1 селекторный переключатель;
- 1 аварийная грибовидная кнопка;
- максимум 3 кнопки;
- максимум 3 сигнальные лампы.
