Посты управления из алюминия, нержавеющей стали и полиэстера УНВЕ-ДГ-А, УНВЕ-ДГ-Н, УНВЕ-ДГ-П, УНВЕ-ДГ-У
Производственно-инжиниринговая компания
Взрывозащищенные посты управления УНВЕ-ДГ-А, УНВЕ-ДГ-Н, УНВЕ-ДГ-П и
УНВЕ-ДГ-У предназначены для промышленного применения во взрывоопасных средах в помещениях и наружных установках (группа II) с содержанием газа и горючей пыли соответственно для взрывоопасных
зон 1 — 2.
Взрывозащищенные посты управления
УНВЕ-ДГ-А, УНВЕ-ДГ-Н, УНВЕ-ДГ-П и УНВЕ-ДГ-У предназначены для промышленного применения во взрывоопасных средах в помещениях и наружных установках (группа II) с содержанием газа и горючей пыли соответственно для взрывоопасных зон 1 – 2.
УНВЕ-ДГ-А, УНВЕ-ДГ-Н, УНВЕ-ДГ-П и УНВЕ-ДГ-У предназначены для промышленного применения во взрывоопасных средах в помещениях и наружных установках (группа II) с содержанием газа и горючей пыли соответственно для взрывоопасных зон 1 – 2.
Посты управления из алюминия, нержавеющей стали и полиэстера УНВЕ-ДГ-А, УНВЕ-ДГ-Н, УНВЕ-ДГ-П и УНВЕ-ДГ-у
Размещение компонентов в корпусе возможно в соответствии с различными конфигурациями на основании потребностей заказчика и с учетом сертификационных ограничений. Оборудование, установленное на крышке, применимо к использованию в данных корпусах и имеет отдельную соответствующую сертификацию компонента.
- Управление и пуск-остановка двигателей, вентиляторов, насосов и т.д.
- Установка в системах считывания показаний таких физических величин, как поток, уровень, давление, температура, ток, напряжение, частота, скорость и т. д.
Основные функции данных корпусов:
Содержание
ГОСТ Р МЭК 60079-7-2012
1 Ex ed IIC «T6…T4» Gb Х
Ex tb IIIC «T85°C…T135°C» Db Х
ГОСТ Р МЭК 60079-0-2011
-60…40/60/85° С
Соответствие стандартам таможенного союза:
Диапазон рабочих температур:
Степень защиты:
Сертификат соответствия:
Зоны применения:
1 Ex e mb IIC «T6…T4» Gb Х
Ex tb ia/ib IIIC «T85°C…T135°C» Db Х
IP65/66/67
№ТС RU C-RU.ГБ08.В.01660
Зона 1, Зона 2
ГОСТ Р МЭК 60079-11-2010
ГОСТ Р МЭК 60079-1-2011
ГОСТ Р МЭК 60079-31-2010
Вид взрывозащиты:
ГОСТ Р МЭК 60079-18-2012
Пост управления УНВЕ-ДГ-A
Корпус: коррозионностойкий модифицированный алюминиевый сплав.
Крышка: коррозионностойкий модифицированный алюминиевый сплав.
Крепеж: нержавеющая сталь.
Внутренняя пластина: нержавеющая сталь / алюминий.
Прокладка: силикон.
Ударопрочность: 4 Дж.
Корпус: коррозионностойкий модифицированный алюминиевый сплав.
Крышка: коррозионностойкий модифицированный алюминиевый сплав.
Крепеж: нержавеющая сталь.
Внутренняя пластина: нержавеющая сталь / алюминий.
Прокладка: силикон.
Ударопрочность: 4 Дж.
описание
Пост управления УНВЕ-ДГ-Н
Корпус: нержавеющая сталь AISI 316L толщиной 1,5 мм.
Крышка: нержавеющая сталь AISI 316L толщиной 1,5 мм.
Крепеж: нержавеющая сталь AISI 316L.
Внутренняя пластина: нержавеющая сталь AISI 316L.
Прокладка: силикон.
Ударопрочность: 4 Дж.
Корпус: нержавеющая сталь AISI 316L толщиной 1,5 мм.
Крышка: нержавеющая сталь AISI 316L толщиной 1,5 мм.
Крепеж: нержавеющая сталь AISI 316L.
Внутренняя пластина: нержавеющая сталь AISI 316L.
Прокладка: силикон.
Ударопрочность: 4 Дж.
Пост управления УНВЕ-ДГ-П
Корпус: полиэстер, армированный стекловолокном.
Крышка: полиэстер, армированный стекловолокном.
Крепеж: нержавеющая сталь.
Внутренняя пластина: нержавеющая сталь / алюминий.
Прокладка: силикон.
Ударопрочность: 4 Дж.
Корпус: полиэстер, армированный стекловолокном.
Крышка: полиэстер, армированный стекловолокном.
Крепеж: нержавеющая сталь.
Внутренняя пластина: нержавеющая сталь / алюминий.
Прокладка: силикон.
Ударопрочность: 4 Дж.
Посты управления УНВЕ-ДГ-А, УНВЕ-ДГ-Н, УНВЕ-ДГ-П и УНВЕ-ДГ-У комплектуются элементами управления и сигнализации Ex de IICU серии ЭП.
Элементы управления и сигнализации
Опции и аксессуары, поставляемые по запросу
— Внешнее эпоксидное покрытие с цветом по запросу.
— Внутреннее антиконденсационное покрытие, оранжевый цвет RAL-2004.
— Дренажный и вентиляционный клапан.
— Съемные фланцы (только корпуса из нержавеющей стали).
— Внутреннее антиконденсационное покрытие, оранжевый цвет RAL-2004.
— Дренажный и вентиляционный клапан.
— Съемные фланцы (только корпуса из нержавеющей стали).
Примечание:
Типовые варианты корпусов для постов управления — смотри раздел взрывозащищенные коробки повышенной надежности против взрыва. Ex e, Ex ia, DIP. Элементы управления и сигнализации для постов управления — компоненты управления и сигнализации Ex de IICU серии ЭП для постов управления.
Типовые варианты корпусов для постов управления — смотри раздел взрывозащищенные коробки повышенной надежности против взрыва. Ex e, Ex ia, DIP. Элементы управления и сигнализации для постов управления — компоненты управления и сигнализации Ex de IICU серии ЭП для постов управления.

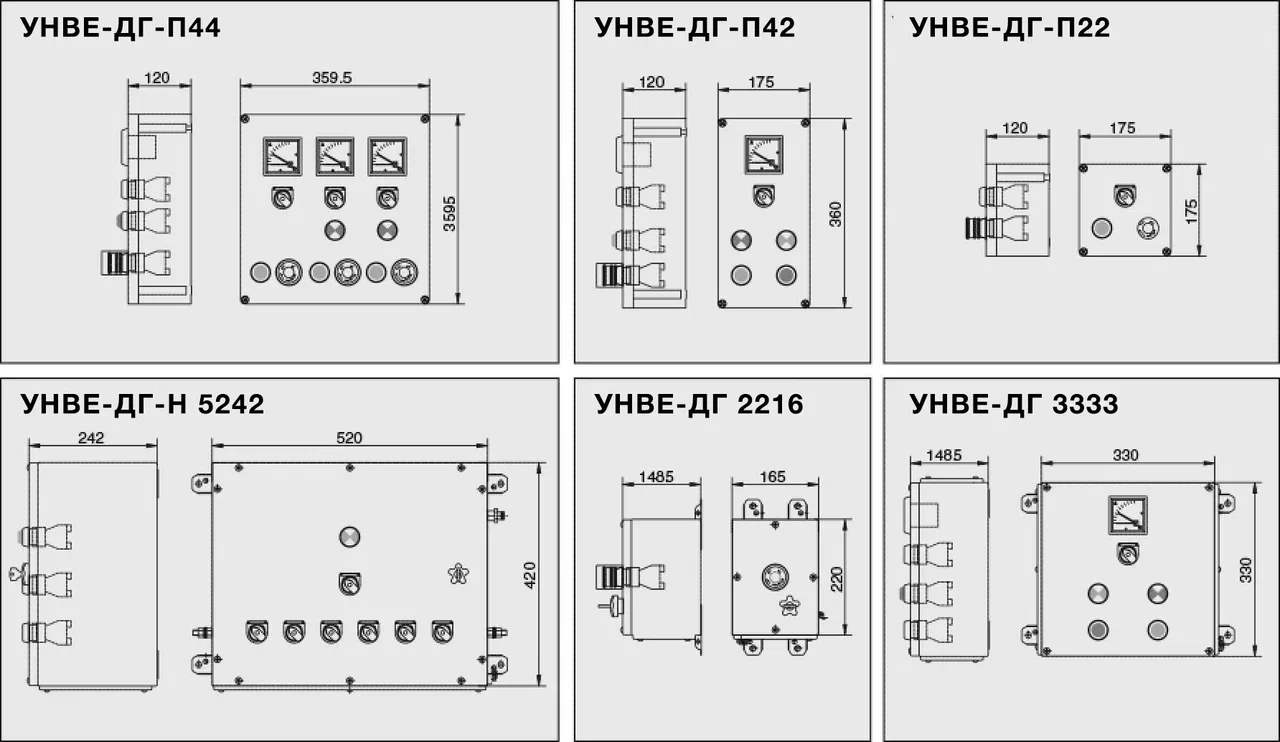

Типовые варианты постов управления
