Взрывозащищенные шкафы на базе корпусов УНВ-ДГ (В), УНВ-ДГ-Н (В), УНВ-ДГ(C) и УНВ-ДГ-Н (C)
Производственно-инжиниринговая компания
Шкафы по схеме заказчика на базе корпусов УНВ-ДГ(В), УНВ-ДГ-Н(В), УНВ-ДГ(С) и УНВ-ДГ-Н(С) с резьбовым и фланцевым соединениями предназначены для промышленного применения во взрывоопасных средах в помещениях и наружных установках (группа II) с содержанием газа и горючей пыли соответственно для взрывоопасных зон 1 – 2.
Шкафы по схеме заказчика на базе корпусов УНВ-ДГ(В), УНВ-ДГ-Н(В), УНВ-ДГ(С) и УНВ-ДГ-Н(С) с резьбовым и фланцевым соединениями предназначены для промышленного применения во взрывоопасных средах в помещениях и наружных установках (группа II) с содержанием газа и горючей пыли соответственно для взрывоопасных зон 1 – 2.
Шкафы по схеме заказчика — это комплектные устройства для контроля, управления и автоматизации любых технологических процессов на промышленных объектах. Данные изделия комплектуются по техническому заданию заказчика необходимой коммутационной аппаратурой: контакторами, автоматическими выключателями, клеммами, реле, контроллерами, трансформаторами тока и напряжения и т.д. В шкафах присутствует возможность размещения любой контрольно-измерительной аппаратуры (аналоговые и цифровые амперметры, вольтметры, ваттметры, средства отображения информации, т. к. дисплеи и мониторы и т. д.).
Лицевая сторона шкафов (крышка корпуса) предназначена для размещения элементов управления, контроля и сигнализации: ручки управления, лампы, кнопки, переключатели и т. д.
Шкафы по схеме заказчика — это комплектные устройства для контроля, управления и автоматизации любых технологических процессов на промышленных объектах. Данные изделия комплектуются по техническому заданию заказчика необходимой коммутационной аппаратурой: контакторами, автоматическими выключателями, клеммами, реле, контроллерами, трансформаторами тока и напряжения и т.д. В шкафах присутствует возможность размещения любой контрольно-измерительной аппаратуры (аналоговые и цифровые амперметры, вольтметры, ваттметры, средства отображения информации, т. к. дисплеи и мониторы и т. д.).
Лицевая сторона шкафов (крышка корпуса) предназначена для размещения элементов управления, контроля и сигнализации: ручки управления, лампы, кнопки, переключатели и т. д.
Взрывобезопасные шкафы по схеме заказчика на базе корпусов УНВ-ДГ(В), УНВ-ДГ-Н(В), УНВ-ДГ(С) и УНВ-ДГ-Н(С)
Содержание
Корпус и крышка изготовлены из коррозионностойкого модифицированного алюминиевого сплава. Крышка крепится с помощью набора винтов из нержавеющей стали AISI 304 A2 70, имеющих специальную головку под шестигранник, расположенных по периметру крышки — для безопасного прилегания, а также на заказ с прокладкой по периметру для достижения степени защиты IP 66.
Описание
Примечание:
Для версии шкафа в корпусах УНВ-ДГ(с) и УНВ-ДГ-Н(с) с резьбовым соединением крышка снабжена защитой от несанкционированного доступа из нержавеющей стали AISI 304 A2 и прокладкой для температуры окружающей среды от -60 °C до 130 °C.
Для версии шкафа в корпусах УНВ-ДГ(с) и УНВ-ДГ-Н(с) с резьбовым соединением крышка снабжена защитой от несанкционированного доступа из нержавеющей стали AISI 304 A2 и прокладкой для температуры окружающей среды от -60 °C до 130 °C.
- Антиконденсатное внутреннее покрытие, цвет стандартный Orange RAL 2004.
- Антиконденсатное внутреннее покрытие, цвет по ТЗ заказчика.
- Дренажный клапан.
- Вентиляционный клапан.
- Петли крышки и монтажные петли выполнены из нержавеющей стали AISI 316 A4.
- Нестандартная резьба.
Аксессуары и специальное исполнение
- Метрическая резьба ISO 965.
- Трубная цилиндрическая резьба ISO 228.
- Коническая резьба B1.20.1 NPT.
- Другие типы резьб по запросу.
Резьба и отверстия
Примечание:
1. Габаритные размеры корпусов — смотри изделия:
— УНВ-ДГ(В),
— УНВ-ДГ-Н(В),
— УНВ-ДГ(С) с резьбовым соединением,
— УНВ-ДГ-Н(С) с резьбовым соединением,
— УНВ-ДГ(С) с фланцевым соединением.
2. Элементы управления, контроля и сигнализации — смотри изделия:
— компоненты управления и сигнализации Ex d IICU серии ЭПД для корпусов УНВ-ДГ(В) и УНВ-ДГ(С)
— компоненты управления и сигнализации Ex d IICU серии EF для корпусов УНВ-ДГ(В) и УНВ-ДГ(С)
1. Габаритные размеры корпусов — смотри изделия:
— УНВ-ДГ(В),
— УНВ-ДГ-Н(В),
— УНВ-ДГ(С) с резьбовым соединением,
— УНВ-ДГ-Н(С) с резьбовым соединением,
— УНВ-ДГ(С) с фланцевым соединением.
2. Элементы управления, контроля и сигнализации — смотри изделия:
— компоненты управления и сигнализации Ex d IICU серии ЭПД для корпусов УНВ-ДГ(В) и УНВ-ДГ(С)
— компоненты управления и сигнализации Ex d IICU серии EF для корпусов УНВ-ДГ(В) и УНВ-ДГ(С)
Габариты имеющихся корпусов ограничены и их не всегда достаточно для реализации поставленной задачи согласно техническому заданию. В таких случаях шкаф представляет собой модульную структуру из нескольких корпусов, соединенных между собой элементами трубной проводки или металлорукавом. Использование такого подхода позволяет сократить габариты, массу и стоимость шкафа.
Модульные версии шкафов
- щит управления (ЩУ);
- щит освещения (ЩО, ЩН);
- щит наружного освещения (ЩНО) ;
- щит учета электроэнергии (ЩУ);
- щит управления задвижками (ЩУЗ);
- шкаф управления нагревом (ШУН);
- шкаф управления запорно-регулирующей арматурой (ШУЗРА);
- шкаф управления АСУ ТП;
- шкаф автоматического ввода резерва (АВР);
- и т.д.
Примеры типовых шкафов
Шкаф управления (далее ШУ) УНВ-ДГ (В)-3545Х/ВС-135−02 арт.70 123 777 на базе корпуса УНВ-ДГ (В) из коррозионностойкого модифицированного алюминиевого сплава с антифрикционным покрытием, выпускаемый серийно — это готовое комплектное устройство для управления и автоматизации технологического процесса в нефтегазовой отрасли.
Шкаф может быть укомплектован всем необходимым коммутационным оборудованием, а именно: автоматическими выключателями, автоматическими выключателями защиты двигателя, контакторами, реле, счетчиком моточасов, трансформатором напряжения, клеммами и т. д. согласно техническому заданию и электрической схемы Заказчика.
Лицевая сторона ШУ УНВ-ДГ (В)-3545Х/ВС-135−02 (крышка корпуса — см. фото и эскиз) предназначена для размещения элементов управления, контроля и сигнализации серии ЭПД: ручка управления пакетным переключателем ЭПД-012, лампа ЭПД-020, кнопки ЭПД-030, кнопка аварийной остановки процесса ЭПД-040. Счетчик моточасов расположен внутри оболочки и защищен снаружи химически-стойким закаленным боросиликатным стеклом.
Шкаф управления УНВ-ДГ (В)-3545Х/ВС-135−02 комплектуется кабельными вводами серии HL**. Вводы используются для присоединения кабельно-проводниковой продукции различного типа (бронированный, небронированный кабель, с возможностью присоединения трубы, металлорукава и т. д.) и сечения.
На крышке ШУ предусмотрена установка информационных табличек из нержавеющей стали (паспортная, предупреждающие и информационные).
Шкаф может быть укомплектован всем необходимым коммутационным оборудованием, а именно: автоматическими выключателями, автоматическими выключателями защиты двигателя, контакторами, реле, счетчиком моточасов, трансформатором напряжения, клеммами и т. д. согласно техническому заданию и электрической схемы Заказчика.
Лицевая сторона ШУ УНВ-ДГ (В)-3545Х/ВС-135−02 (крышка корпуса — см. фото и эскиз) предназначена для размещения элементов управления, контроля и сигнализации серии ЭПД: ручка управления пакетным переключателем ЭПД-012, лампа ЭПД-020, кнопки ЭПД-030, кнопка аварийной остановки процесса ЭПД-040. Счетчик моточасов расположен внутри оболочки и защищен снаружи химически-стойким закаленным боросиликатным стеклом.
Шкаф управления УНВ-ДГ (В)-3545Х/ВС-135−02 комплектуется кабельными вводами серии HL**. Вводы используются для присоединения кабельно-проводниковой продукции различного типа (бронированный, небронированный кабель, с возможностью присоединения трубы, металлорукава и т. д.) и сечения.
На крышке ШУ предусмотрена установка информационных табличек из нержавеющей стали (паспортная, предупреждающие и информационные).
Взрывобезопасные шкафы управления марки (серийное производство)
Шкаф управления УНВ-ДГ (В)-3545Х/ВС-135-02 для нефтегазовой промышленности

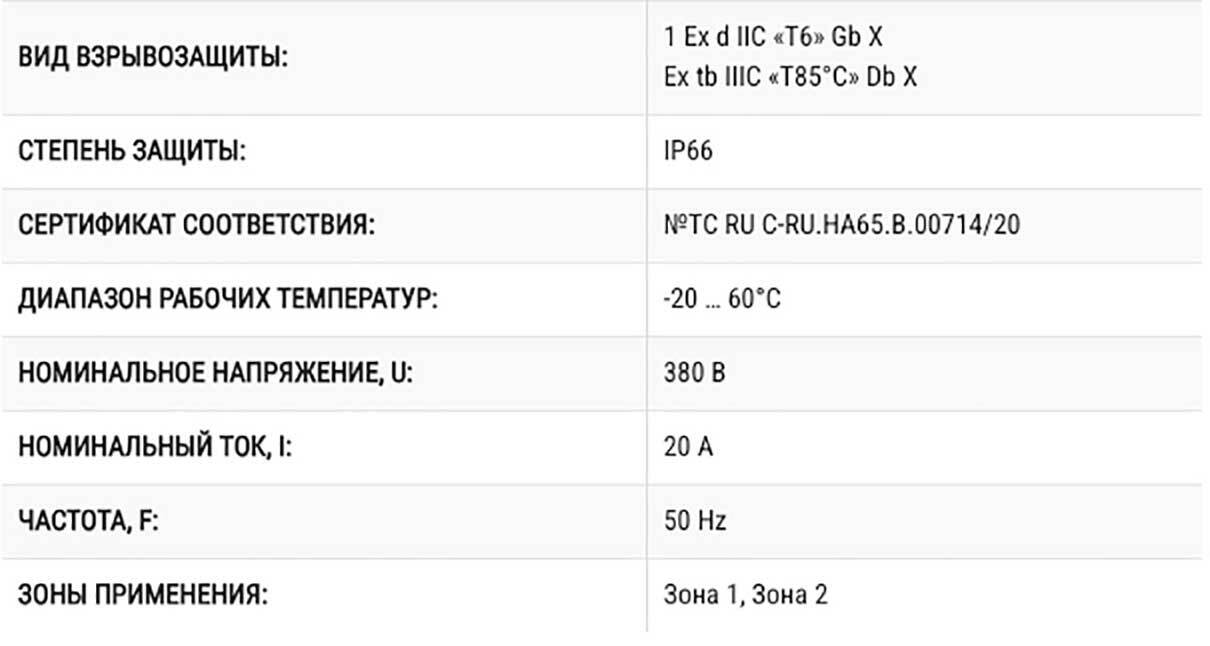

Технические характеристики:
Код заказа:

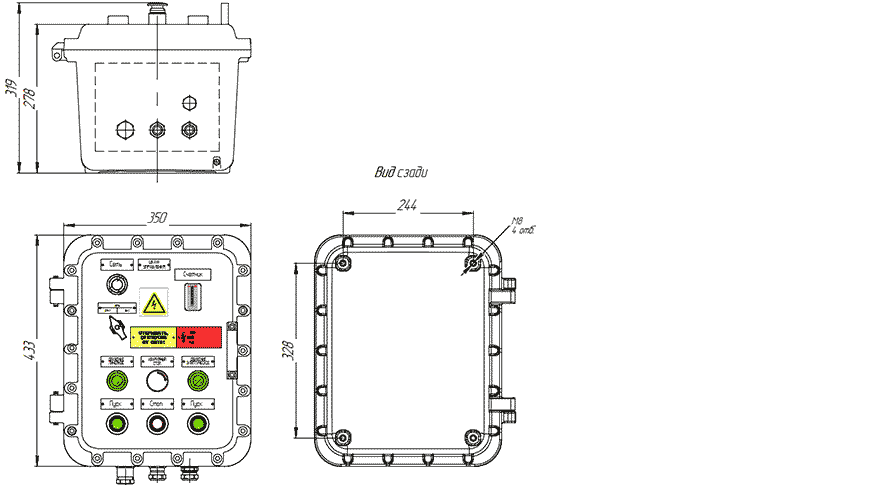

Внешний вид и габаритные размеры корпуса шкафа управления УНВ-ДГ(В)-3545Х/ВС-135-02

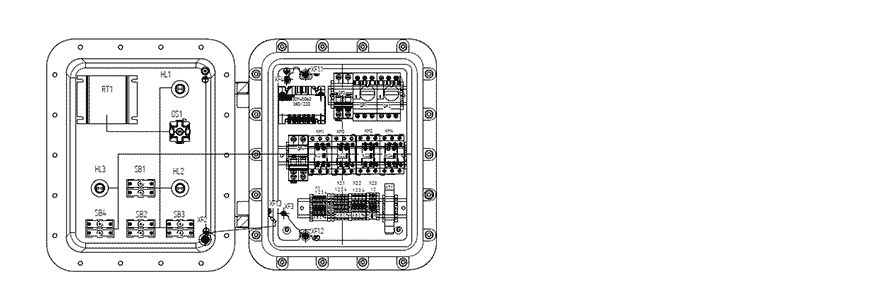

Пример компоновки шкафа управления УНВ-ДГ(В)-3545Х/ВС-135-02 с открытой крышкой

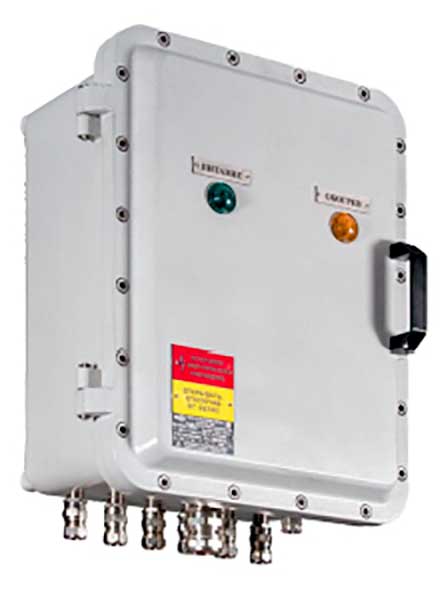

Пример внешнего вида УНВ-ДГ(В)-3545Х/ВС-135-02
Шкафы управления УНВ-ДГ(В)-3545Х/ВС-135-02 в больших количествах в течение продолжительного времени успешно эксплуатируются на предприятиях нефтегазовой отрасли без нареканий от служб эксплуатации.
В общей сложности произведено и поставлено конечным Заказчикам более 300шт ШУ данного типа и функционала.
В общей сложности произведено и поставлено конечным Заказчикам более 300шт ШУ данного типа и функционала.
Опыт эксплуатации
Шкаф управления (далее ШУ) УНВ-ДГ(В)-3545Х/ВС-135-02.01 арт.70123777.01 на базе корпуса УНВ-ДГ(В) из коррозионностойкого модифицированного алюминиевого сплава с антифрикционным покрытием, — это готовое комплектное устройство для управления и автоматизации технологического процесса в нефтегазовой отрасли с возможностью реверсивного хода электродвигателя (-ей).
Шкаф может быть укомплектован всем необходимым коммутационным оборудованием, а именно: автоматическими выключателями, автоматическими выключателями защиты двигателя, контакторами, реле, счетчиком моточасов, трансформатором напряжения, клеммами и т.д. согласно техническому заданию и электрической схемы Заказчика.
Лицевая сторона ШУ УНВ-ДГ(В)-3545Х/ВС-135-02.01 (крышка корпуса – см. фото и эскиз) предназначена для размещения элементов управления, контроля и сигнализации серии ЭПД: ручка управления пакетным переключателем ЭПД-012, лампа ЭПД-020, кнопки ЭПД-030, кнопка аварийной остановки процесса ЭПД-040. Счетчик моточасов расположен внутри оболочки и защищен снаружи химически стойким закаленным боросиликатным стеклом.
Шкаф управления УНВ-ДГ(В)-3545Х/ВС-135-02.01 комплектуется кабельными вводами серии HL**. Вводы используются для присоединения кабельно-проводниковой продукции различного типа (бронированный, небронированный кабель, с возможностью присоединения трубы, металлорукава и т.д.) и сечения.
На крышке ШУ предусмотрена установка информационных табличек из нержавеющей стали (паспортная, предупреждающие и информационные).
Шкаф может быть укомплектован всем необходимым коммутационным оборудованием, а именно: автоматическими выключателями, автоматическими выключателями защиты двигателя, контакторами, реле, счетчиком моточасов, трансформатором напряжения, клеммами и т.д. согласно техническому заданию и электрической схемы Заказчика.
Лицевая сторона ШУ УНВ-ДГ(В)-3545Х/ВС-135-02.01 (крышка корпуса – см. фото и эскиз) предназначена для размещения элементов управления, контроля и сигнализации серии ЭПД: ручка управления пакетным переключателем ЭПД-012, лампа ЭПД-020, кнопки ЭПД-030, кнопка аварийной остановки процесса ЭПД-040. Счетчик моточасов расположен внутри оболочки и защищен снаружи химически стойким закаленным боросиликатным стеклом.
Шкаф управления УНВ-ДГ(В)-3545Х/ВС-135-02.01 комплектуется кабельными вводами серии HL**. Вводы используются для присоединения кабельно-проводниковой продукции различного типа (бронированный, небронированный кабель, с возможностью присоединения трубы, металлорукава и т.д.) и сечения.
На крышке ШУ предусмотрена установка информационных табличек из нержавеющей стали (паспортная, предупреждающие и информационные).
Шкаф управления УНВ-ДГ(В)-3545Х/ВС-135-02.01 для нефтегазовой промышленности
Технические характеристики:
Код заказа:
Внешний вид и габаритные размеры корпуса шкафа управления УНВ-ДГ(В)-3545Х/ВС-135-02.01

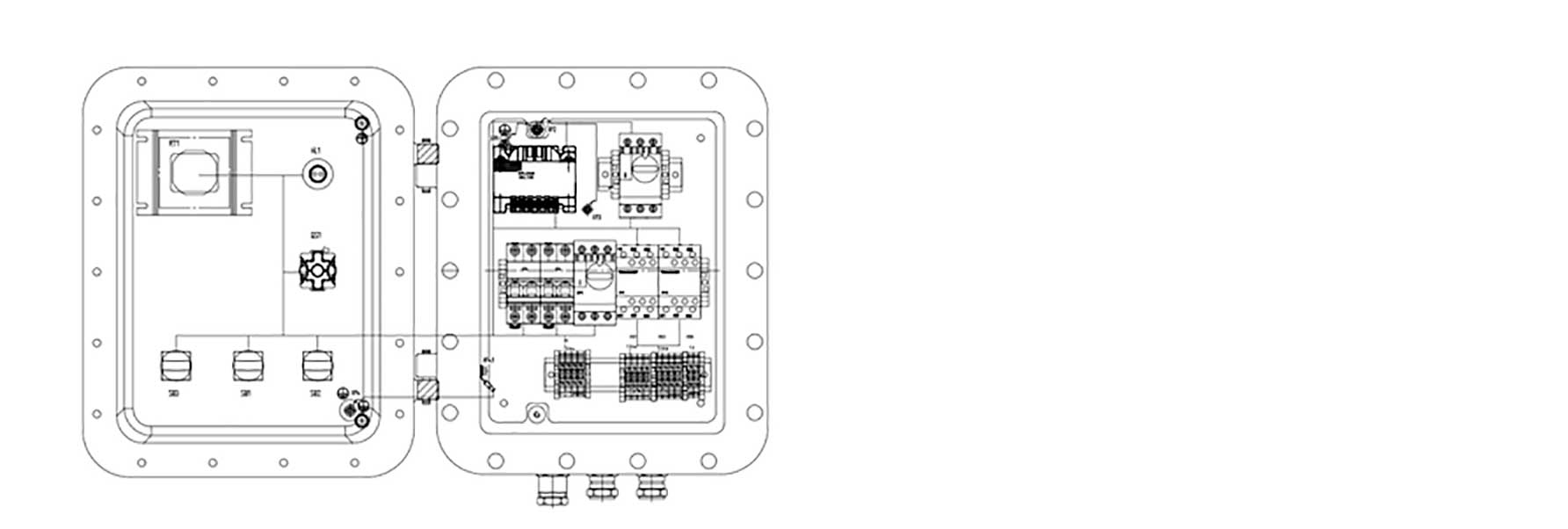

Пример компоновки шкафа управления УНВ(В)-3545Х/ВС-135-02.01 с открытой крышкой

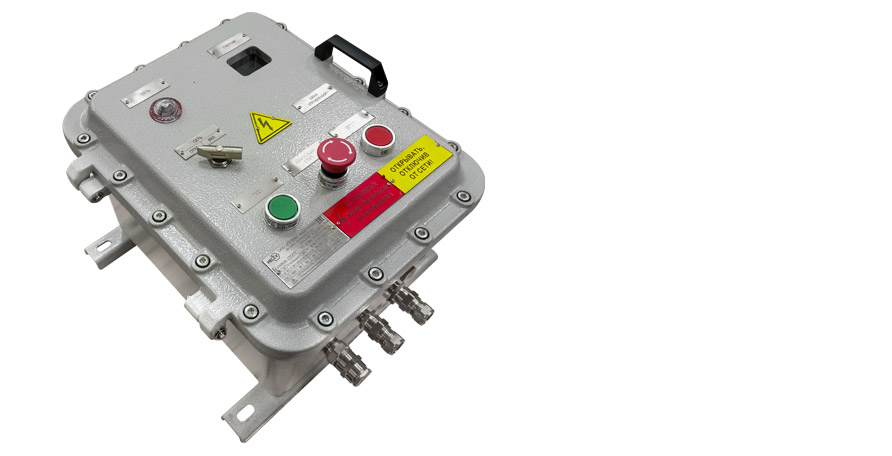

Пример внешнего вида УНВ-ДГ(В)-3545Х/ВС-135-02.01
Шкафы управления такого функционального назначения в больших количествах в течение продолжительного времени успешно эксплуатируются на предприятиях нефтегазовой отрасли без нареканий от служб эксплуатации.
Опыт эксплуатации
Шкаф управления (далее ШУ) УНВ-ДГ(В)-4055Х/ДЦ-4000 арт.70723770 на базе корпуса УНВ-ДГ(В) из коррозионностойкого модифицированного алюминиевого сплава с антифрикционным покрытием — это готовое комплектное устройство для управления и автоматизации технологического процесса в нефтегазовой отрасли.
Шкаф может быть укомплектован всем необходимым коммутационным оборудованием, а именно: автоматическими выключателями, автоматическими выключателями защиты двигателя, контакторами, реле, счетчиком моточасов, трансформатором напряжения, клеммами и т.д. согласно техническому заданию и электрической схемы Заказчика.
Лицевая сторона ШУ УНВ-ДГ(В)-4055Х/ДЦ-4000 арт.70723770 (крышка корпуса – см. фото и эскиз) предназначена для размещения элементов управления, контроля и сигнализации серии ЭПД: ручка управления пакетным переключателем ЭПД-012, лампа ЭПД-020, кнопки ЭПД-030, кнопка аварийной остановки процесса ЭПД-040. Счетчик моточасов расположен внутри оболочки и защищен снаружи химически-стойким закаленным боросиликатным стеклом.
Шкаф управления УНВ-ДГ(В)-4055Х/ДЦ-4000 комплектуется кабельными вводами серии HL**. Вводы используются для присоединения кабельно-проводниковой продукции различного типа (бронированный, небронированный кабель, с возможностью присоединения трубы, металлорукава и т.д.) и сечения.
На крышке ШУ предусмотрена установка информационных табличек из нержавеющей стали (паспортная, предупреждающие и информационные).
Шкаф может быть укомплектован всем необходимым коммутационным оборудованием, а именно: автоматическими выключателями, автоматическими выключателями защиты двигателя, контакторами, реле, счетчиком моточасов, трансформатором напряжения, клеммами и т.д. согласно техническому заданию и электрической схемы Заказчика.
Лицевая сторона ШУ УНВ-ДГ(В)-4055Х/ДЦ-4000 арт.70723770 (крышка корпуса – см. фото и эскиз) предназначена для размещения элементов управления, контроля и сигнализации серии ЭПД: ручка управления пакетным переключателем ЭПД-012, лампа ЭПД-020, кнопки ЭПД-030, кнопка аварийной остановки процесса ЭПД-040. Счетчик моточасов расположен внутри оболочки и защищен снаружи химически-стойким закаленным боросиликатным стеклом.
Шкаф управления УНВ-ДГ(В)-4055Х/ДЦ-4000 комплектуется кабельными вводами серии HL**. Вводы используются для присоединения кабельно-проводниковой продукции различного типа (бронированный, небронированный кабель, с возможностью присоединения трубы, металлорукава и т.д.) и сечения.
На крышке ШУ предусмотрена установка информационных табличек из нержавеющей стали (паспортная, предупреждающие и информационные).
Шкаф управления УНВ-ДГ(В)-4055Х/ДЦ-4000 для нефтегазовой промышленности
Технические характеристики:
Код заказа:

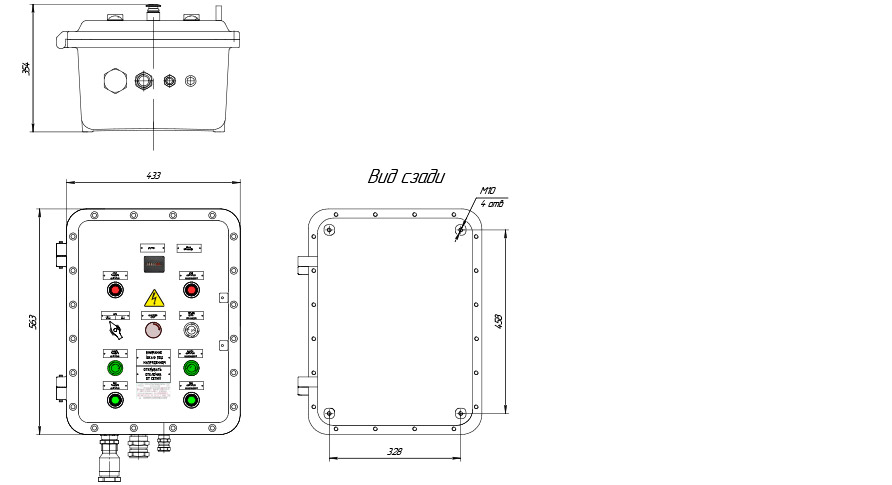

Внешний вид и габаритные размеры корпуса шкафа управления УНВ-ДГ(В)-4055Х/ДЦ-4000

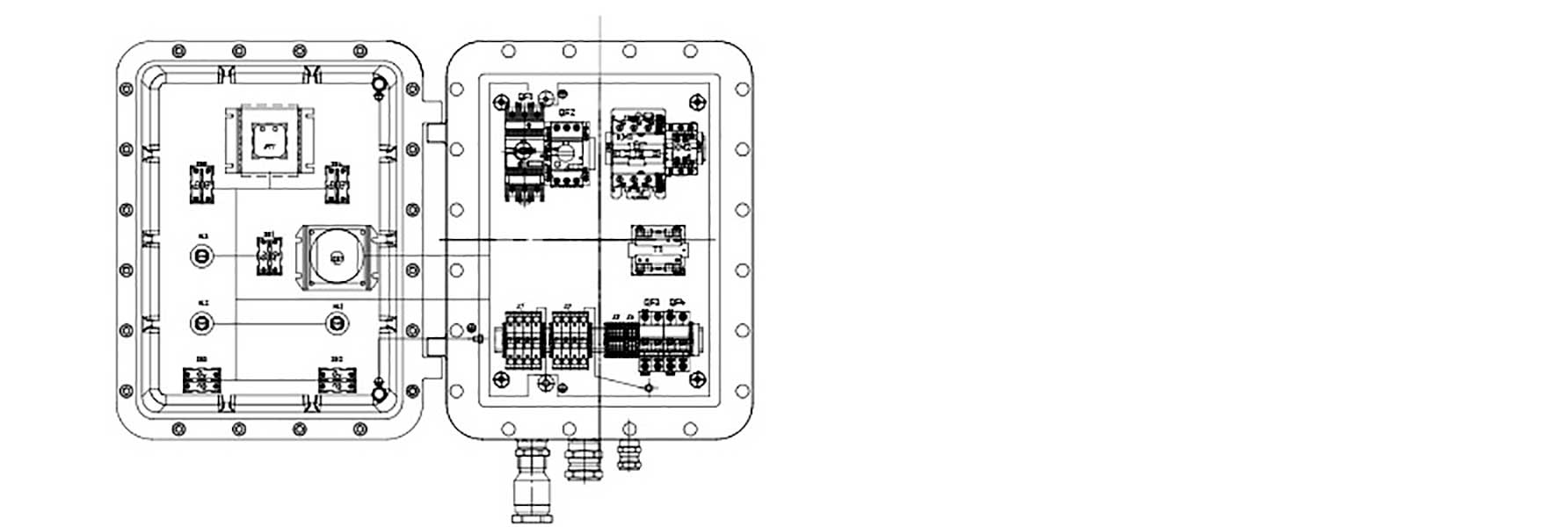

Пример компоновки шкафа управления УНВ-ДГ(В)-4055Х/ДЦ-4000

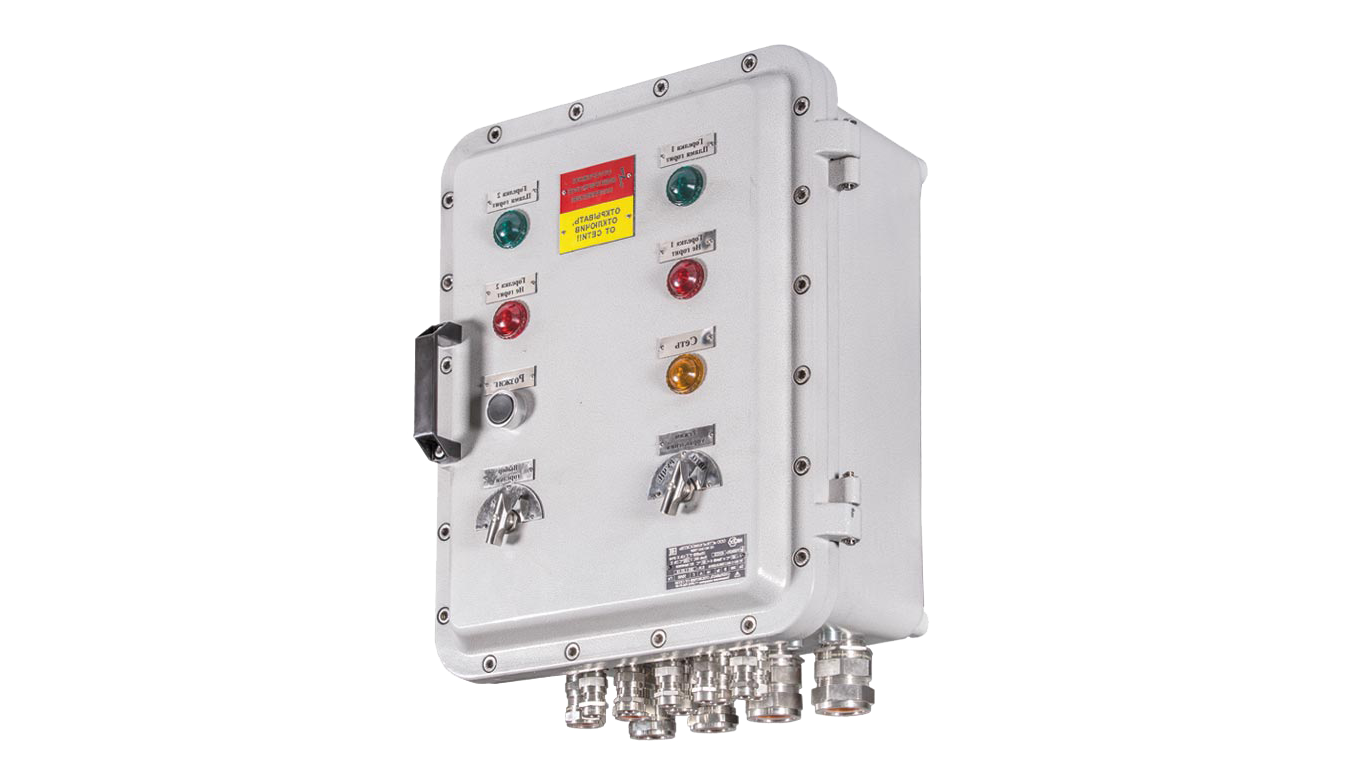

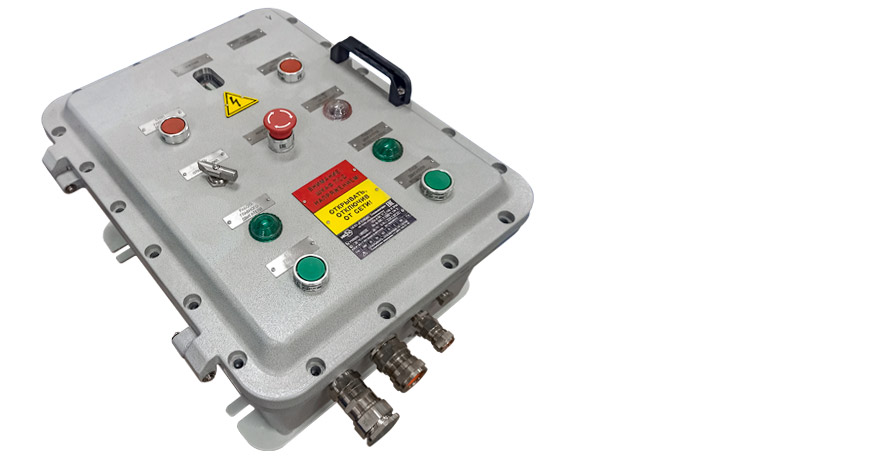

Пример внешнего вида УНВ-ДГ(В)-4055Х/ДЦ-4000
Шкафы управления УНВ-ДГ(В)-4055Х/ДЦ-4000 в больших количествах в течение продолжительного времени успешно эксплуатируются на предприятиях нефтегазовой отрасли без нареканий от служб эксплуатации.
В общей сложности произведено и поставлено конечным Заказчикам более 120шт ШУ данного типа и функционала.
В общей сложности произведено и поставлено конечным Заказчикам более 120шт ШУ данного типа и функционала.
Опыт эксплуатации
Модульный шкаф управления (далее ШУ) УНВ-ДГ (В)-3545Х/5672Х/Ц-57−01 арт. 70 223 770 на базе корпусов УНВ-ДГ (В) из коррозионностойкого модифицированного алюминиевого сплава с антифрикционным покрытием — это готовое комплектное устройство для управления и автоматизации технологического процесса в нефтегазовой отрасли.
ШУ состоит из двух корпусов УНВ-ДГ (В), соединенных между собой специализированными взрывобезопасными переходниками и ниппелем, и устанавливается на напольной металлической раме. Монтаж на раме обеспечивает удобную эксплуатацию и управление/контроль органов сигнализации и переключения режимов работы ШУ. Также рама позволяет надежно зафиксировать ШУ УНВ-ДГ (В)-3545Х/5672Х/Ц-57−01 на монтируемой поверхности.
Шкаф может быть укомплектован всем необходимым коммутационным оборудованием, а именно: вводным автоматическим выключателем, линейными автоматическими выключателями, автоматическими выключателями защиты двигателя, контакторами, реле, счетчиком моточасов, трансформатором напряжения, клеммами и т. д. согласно техническому заданию и электрической схемы Заказчика.
Лицевая сторона ШУ УНВ-ДГ (В)-3545Х/5672Х/Ц-57−01 арт. 70 223 770 (крышки корпусов — см. эскиз) предназначена для размещения элементов управления, контроля и сигнализации серии ЭПД: ручка управления вводным автоматическим выключателем ЭПД-011, лампа ЭПД-020, кнопки ЭПД-030, кнопка аварийной остановки процесса ЭПД-040. Счетчик моточасов и реле тока расположены внутри оболочки и защищены снаружи химически-стойким закаленным боросиликатным стеклом.
Шкаф управления УНВ-ДГ (В)-3545Х/5672Х/Ц-57−01 комплектуется кабельными вводами серии HL**. Вводы используются для присоединения кабельно-проводниковой продукции различного типа (бронированный, небронированный кабель, с возможностью присоединения трубы, металлорукава и т. д.) и сечения.
На крышке ШУ предусмотрена установка информационных табличек из нержавеющей стали (паспортная, предупреждающие и информационные).
ШУ состоит из двух корпусов УНВ-ДГ (В), соединенных между собой специализированными взрывобезопасными переходниками и ниппелем, и устанавливается на напольной металлической раме. Монтаж на раме обеспечивает удобную эксплуатацию и управление/контроль органов сигнализации и переключения режимов работы ШУ. Также рама позволяет надежно зафиксировать ШУ УНВ-ДГ (В)-3545Х/5672Х/Ц-57−01 на монтируемой поверхности.
Шкаф может быть укомплектован всем необходимым коммутационным оборудованием, а именно: вводным автоматическим выключателем, линейными автоматическими выключателями, автоматическими выключателями защиты двигателя, контакторами, реле, счетчиком моточасов, трансформатором напряжения, клеммами и т. д. согласно техническому заданию и электрической схемы Заказчика.
Лицевая сторона ШУ УНВ-ДГ (В)-3545Х/5672Х/Ц-57−01 арт. 70 223 770 (крышки корпусов — см. эскиз) предназначена для размещения элементов управления, контроля и сигнализации серии ЭПД: ручка управления вводным автоматическим выключателем ЭПД-011, лампа ЭПД-020, кнопки ЭПД-030, кнопка аварийной остановки процесса ЭПД-040. Счетчик моточасов и реле тока расположены внутри оболочки и защищены снаружи химически-стойким закаленным боросиликатным стеклом.
Шкаф управления УНВ-ДГ (В)-3545Х/5672Х/Ц-57−01 комплектуется кабельными вводами серии HL**. Вводы используются для присоединения кабельно-проводниковой продукции различного типа (бронированный, небронированный кабель, с возможностью присоединения трубы, металлорукава и т. д.) и сечения.
На крышке ШУ предусмотрена установка информационных табличек из нержавеющей стали (паспортная, предупреждающие и информационные).
Шкаф управления УНВ-ДГ(В)-3545Х/5672Х/Ц-57-01 для нефтегазовой промышленности
Технические характеристики:
Код заказа:

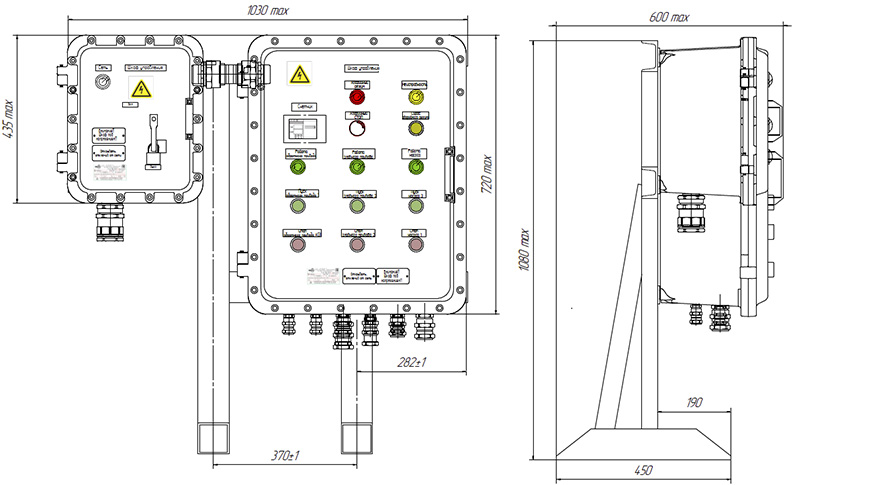

Внешний вид и габаритные размеры корпуса шкафа управления УНВ-ДГ(В)-3545Х/5672Х/Ц-57-01
Пример компоновки шкафа управления УНВ-ДГ(В)-3545Х/5672Х/Ц-57-01
Пример внешнего вида УНВ-ДГ(В)-3545Х/5672Х/Ц-57-01
Шкафы управления УНВ-ДГ(В)-3545Х/5672Х/Ц-57-01 в больших количествах в течение продолжительного времени успешно эксплуатируются на предприятиях нефтегазовой отрасли без нареканий от служб эксплуатации. В общей сложности произведено и поставлено конечным Заказчикам более 250шт ШУ данного типа и функционала.
Опыт эксплуатации
Модульные взрывозащищённые устройства (МВУ), собраны на конструктивной основе УНВ-ДГ, КНВ-ДГ, УНВЕ-ДГ и предназначенные для ввода рабочего (резервного) электропитания, автоматического ввода резерва электропитания, освещения, распределения электрической энергии и управления механизмами.

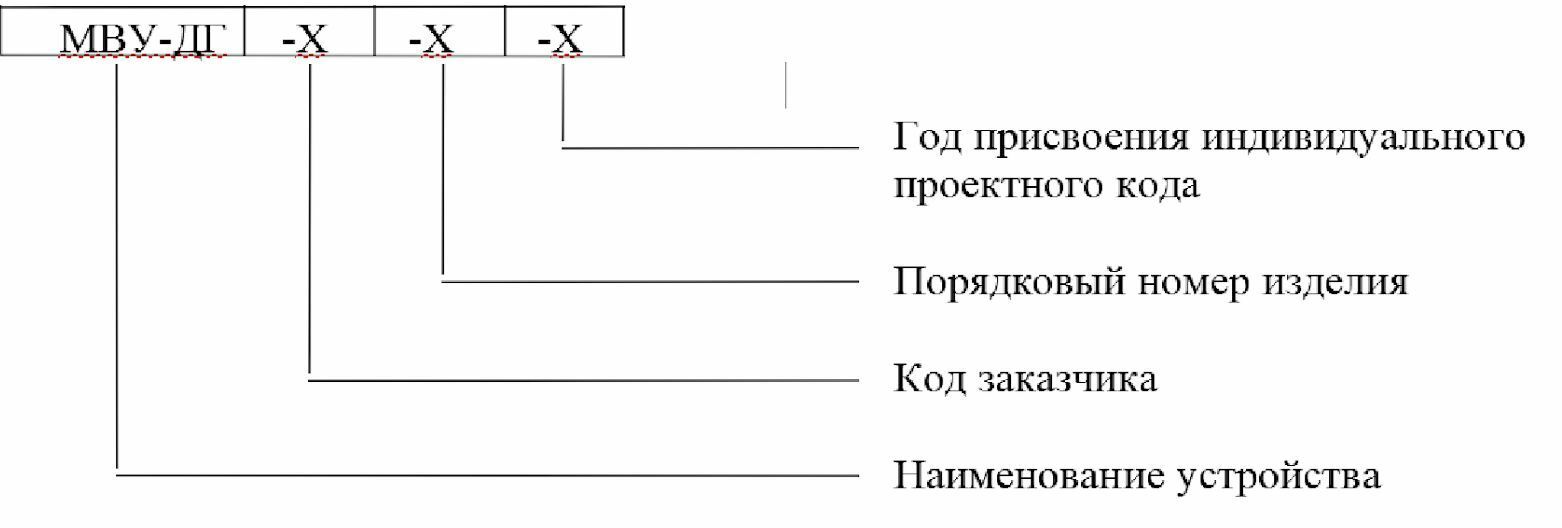

МВУ-ДГ присваивается специальный проектный код.
МВУ-ДГ присваивается специальный проектный код.
