Взрывозащищенный датчик движения
Производственно-инжиниринговая компания
Взрывозащищенные датчики движения предназначены для промышленного применения во взрывоопасных средах в помещениях и наружных установках (группа II) с содержанием газа и горючей пыли соответственно для взрывоопасных зон 1 – 2.
Датчики движения предназначены для промышленного применения во взрывоопасных средах в помещениях и наружных установках (группа II) с содержанием газа и горючей пыли соответственно для взрывоопасных зон 1 – 2.
Датчик движения — устройство для получения информации о состоянии контролируемой им системы, преобразующее данные об изменении характеристик исследуемой области в сигнал, удобный для дальнейшего использования. Взрывозащищенные датчики движения чаще всего используются в:
1. системах охраны, сигнализации и системах контроля доступа;
2. управлении освещением;
3. системах управления различными устройствами — для автоматического включения или отключения нагрузки, механизации, вентиляции, кондиционирования и автоматиации других процессов.

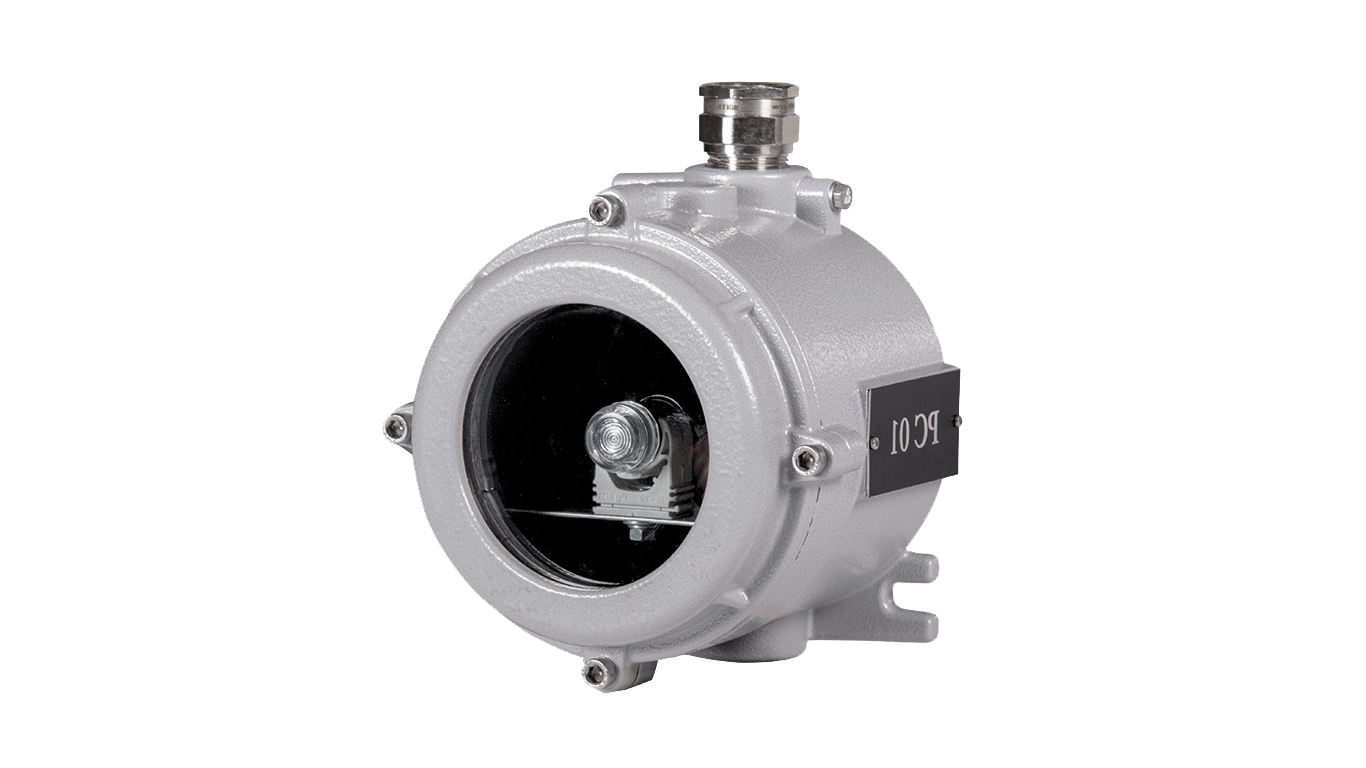

Взрывозащищенные датчики движения изготавливаются на базе корпусов Ex d IIC типа EMH9 со смотровым окном.
Датчик движения — устройство для получения информации о состоянии контролируемой им системы, преобразующее данные об изменении характеристик исследуемой области в сигнал, удобный для дальнейшего использования. Взрывозащищенные датчики движения чаще всего используются в:
1. системах охраны, сигнализации и системах контроля доступа;
2. управлении освещением;
3. системах управления различными устройствами — для автоматического включения или отключения нагрузки, механизации, вентиляции, кондиционирования и автоматиации других процессов.
Взрывозащищенные датчики движения изготавливаются на базе корпусов Ex d IIC типа EMH9 со смотровым окном.
Взрывозащищенный датчик движения
Содержание
ГОСТ IEC 60079-1-2011
Ex tb IIIC T85°C Db Х
ГОСТ Р МЭК 60079-0-2011
–60/–40/–20°C … 40/60 °C
Соответствие стандартам таможенного союза:
Диапазон рабочих температур:
Степень защиты:
Сертификат соответствия:
Зоны применения:
1 Ex d IIC T6 Gb X
IP66
№ТС RU C-IT.ГБ08.В.01003
Зона 1, Зона 2
ГОСТ Р МЭК 60079-11-2010
ГОСТ Р МЭК 60079-7-2012
Вид взрывозащиты:
ГОСТ Р МЭК 60079-15-2010
ГОСТ Р МЭК 60079-18-2012
ГОСТ Р МЭК 60079-31-2010
Материал корпуса и рамки: коррозионностойкий модифицированный алюминиевый сплав.
Крепеж: нержавеющая сталь AISI 304 (стандартно), AISI 316 (по запросу).
Материал окна: термостойкое ударопрочное боросиликатное стекло.
Покраска: антифрикционное эпоксидное порошковое покрытие. Стандартный цвет RAL 9006.
Тип датчиков движения: инфракрасные, ультразвуковые, микроволновые, фотоэлектрические и комбинированные.
Крепеж: нержавеющая сталь AISI 304 (стандартно), AISI 316 (по запросу).
Материал окна: термостойкое ударопрочное боросиликатное стекло.
Покраска: антифрикционное эпоксидное порошковое покрытие. Стандартный цвет RAL 9006.
Тип датчиков движения: инфракрасные, ультразвуковые, микроволновые, фотоэлектрические и комбинированные.
Описание
Стандартная резьба вводов: NPT (ANSI B1.20.1 3/4″)
Другие типы резьбы – по запросу.
Другие типы резьбы – по запросу.
Вводы
Аксессуары и специальное исполнение
Дренажные клапаны, вентиляционные клапаны, внешняя окраска.
Параметры фотоэлектрического датчика движения
- Активная нагрузка: 1200 Вт.
- Смешанная: 300 Вт.
- Угол обнаружения: 360°.
- Расстояние обнаружения макс.: 6 м (при 24 °С).
- Временная задержка, минимальная: 10…3 с.
- Временная задержка, максимальная: 7…2 мин.
- Потребляемая мощность: рабочий режим 0,45 Вт.
- Режим ожидания: 0,1 Вт.
- Освещенность: 3…2000 лк.
- Высота установки 2,2…4 м.
