Системы заземления УНВ(В)-СЗ и УНВ(С)-CЗ
Производственно-инжиниринговая компания
Взрывозащищенные системы заземления УНВ(В)-СЗ,УНВ(С)-СЗ предназначены для промышленного применения во взрывоопасных средах в помещениях и наружных установках (группа II) с содержанием газа и горючей пыли соответственно для взрывоопасных зон 1 – 2.
Взрывозащищенные системы заземления УНВ(В)-СЗ,УНВ(С)-СЗ предназначены для промышленного применения во взрывоопасных средах в помещениях и наружных установках (группа II) с содержанием газа и горючей пыли соответственно для взрывоопасных зон 1 – 2.
Обеспечивают надежное заземление резервуаров автомобильных и железнодорожных цистерн в течении процесса загрузки/разгрузки воспламеняющейся жидкости во взрывоопасных зонах.
Цистерны обычно приходят, имея определенный электростатический заряд. В случае некачественного заземления цистерны может произойти электростатический разряд, который приведет к воспламенению взрывоопасной газовоздушной смеси, возникающей при разгрузке/загрузке.
Обеспечивают надежное заземление резервуаров автомобильных и железнодорожных цистерн в течении процесса загрузки/разгрузки воспламеняющейся жидкости во взрывоопасных зонах.
Цистерны обычно приходят, имея определенный электростатический заряд. В случае некачественного заземления цистерны может произойти электростатический разряд, который приведет к воспламенению взрывоопасной газовоздушной смеси, возникающей при разгрузке/загрузке.
Системы заземления УНВ(В)-СЗ и УНВ(С)-CЗ
Содержание
Ex tb IIIC «T85°C …T200°C» Db Х
-60/-40/-20 … 40/60/85 °С
Соответствие стандартам таможенного союза:
Диапазон рабочих температур:
Степень защиты:
Сертификат соответствия:
Зоны применения:
1 Ex d IIC «T6 …T3» Gb
IP66/67
№ТС RU C-RU.ГБ08.В.02616
Зона 1, Зона 2
ГОСТ Р МЭК 60079-11-2010
ГОСТ Р МЭК 60079-1-2011
ГОСТ Р МЭК 60079-31-2010
Вид взрывозащиты:
ГОСТ Р МЭК 60079-0-2011
1 Ex d [ia IIA/IIB/IIC Ga] IIC «T6…T3» Gb Х
Ex tb [ia Da] IIIC «T85°C … T200°C» Db Х
Ex tb [ib] IIIC «T85°C…T200°C» Db Х
Действие системы основано на постоянном контроле цепи сопротивления контура заземления автоцистерны. В случае нарушения заземления автоцистерны система заземления УНВ(В)-СЗ, УНВ(С)-СЗ производит отключение питающего насоса и подача топлива в автоцистерну прекращается. Таким образом происходит гарантированное заземление автоцистерны.
Система заземления УНВ(В)-СЗ, УНВ(С)-СЗ защищает оборудование от возможных разрядов электростатического или атмосферного характера и от опасных соприкосновений с элементами под нагрузкой.
Система заземления УНВ(В)-СЗ, УНВ(С)-СЗ производится из коррозионностойкого модифицированного алюминиевого сплава. Этот сплав имеет высокие механические характеристики и особо рекомендуется к применению в местах с коррозийной средой как химической природы, так и морской или атмосферной.

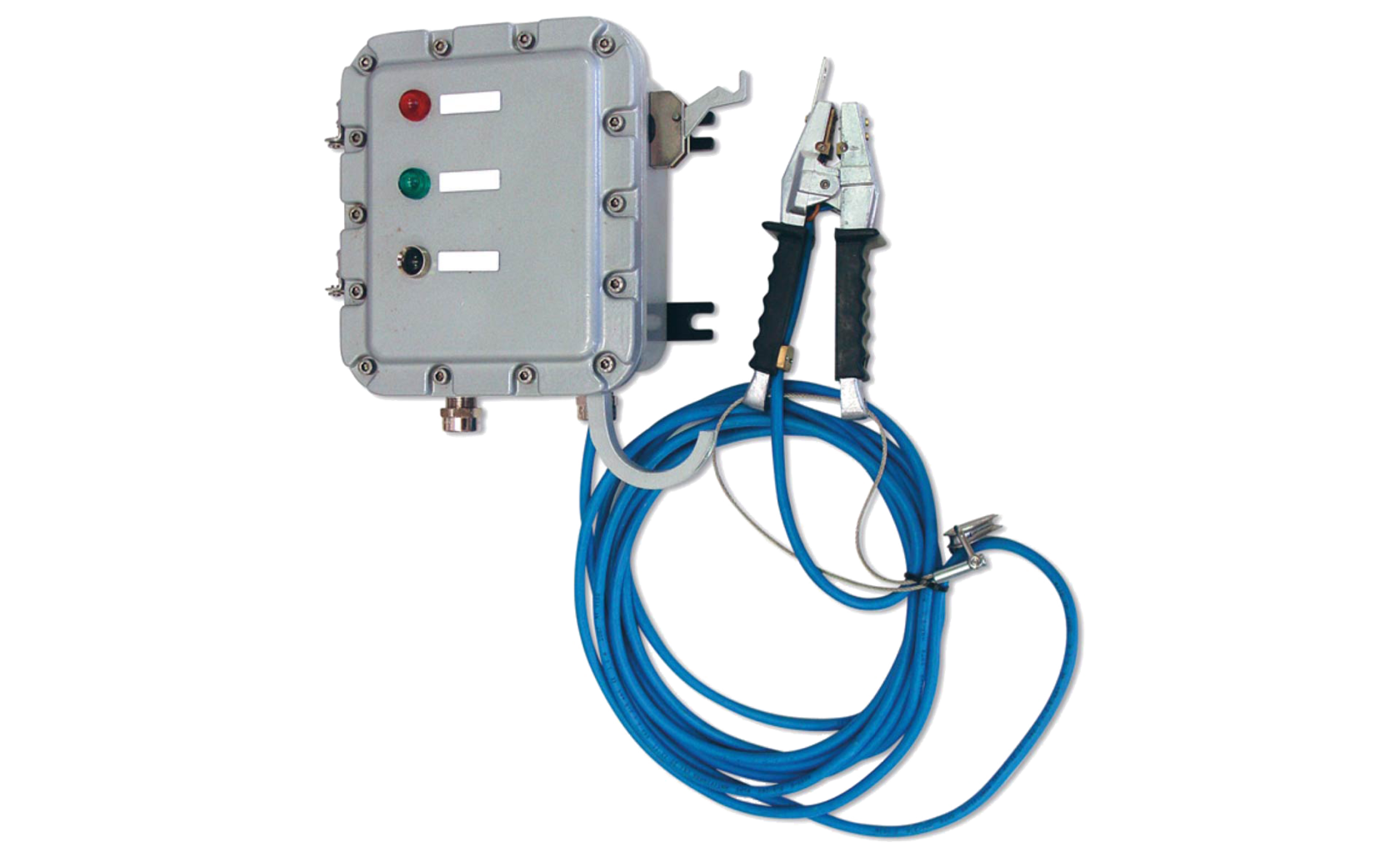

Система контроля заземления состоит из корпуса, изготовленного из коррозионностойкого модифицированного алюминиевого сплава, внутри которого установлена электронная система контроля заземления, стандартно настроенная на сопротивление 20 Ом, и дает разрешение на разгрузку/загрузку контролируемого резервуара, если сопротивление цепи заземления меньше 20 Ом. Встроенный барьер искробезопасности обеспечивает возможность подключения искробезопасного кабельного ввода к заземляющему зажиму.
На крышке корпуса системы установлены:
Красная лампа горит до тех пор, пока зажим заземления не подключен к шине заземления цистерны и кнопка «Включение» нажата, по крайней мере, в течение двух секунд. Если измеренное сопротивление меньше 20 Ом, система контроля дает разрешение на выгрузку/загрузку цистерны. Заземляющий зажим обычно комплектуется кабелем длиной 8 м.
Система заземления УНВ(В)-СЗ, УНВ(С)-СЗ защищает оборудование от возможных разрядов электростатического или атмосферного характера и от опасных соприкосновений с элементами под нагрузкой.
Система заземления УНВ(В)-СЗ, УНВ(С)-СЗ производится из коррозионностойкого модифицированного алюминиевого сплава. Этот сплав имеет высокие механические характеристики и особо рекомендуется к применению в местах с коррозийной средой как химической природы, так и морской или атмосферной.
Система контроля заземления состоит из корпуса, изготовленного из коррозионностойкого модифицированного алюминиевого сплава, внутри которого установлена электронная система контроля заземления, стандартно настроенная на сопротивление 20 Ом, и дает разрешение на разгрузку/загрузку контролируемого резервуара, если сопротивление цепи заземления меньше 20 Ом. Встроенный барьер искробезопасности обеспечивает возможность подключения искробезопасного кабельного ввода к заземляющему зажиму.
На крышке корпуса системы установлены:
- красная сигнальная лампа «НЕ ДОСТУПЕН» (Выгрузка/загрузка запрещена);
- зеленая сигнальная лампа «ДОСТУПЕН» (Выгрузка/загрузка разрешена);
- кнопка «Включение».
Красная лампа горит до тех пор, пока зажим заземления не подключен к шине заземления цистерны и кнопка «Включение» нажата, по крайней мере, в течение двух секунд. Если измеренное сопротивление меньше 20 Ом, система контроля дает разрешение на выгрузку/загрузку цистерны. Заземляющий зажим обычно комплектуется кабелем длиной 8 м.
Описание

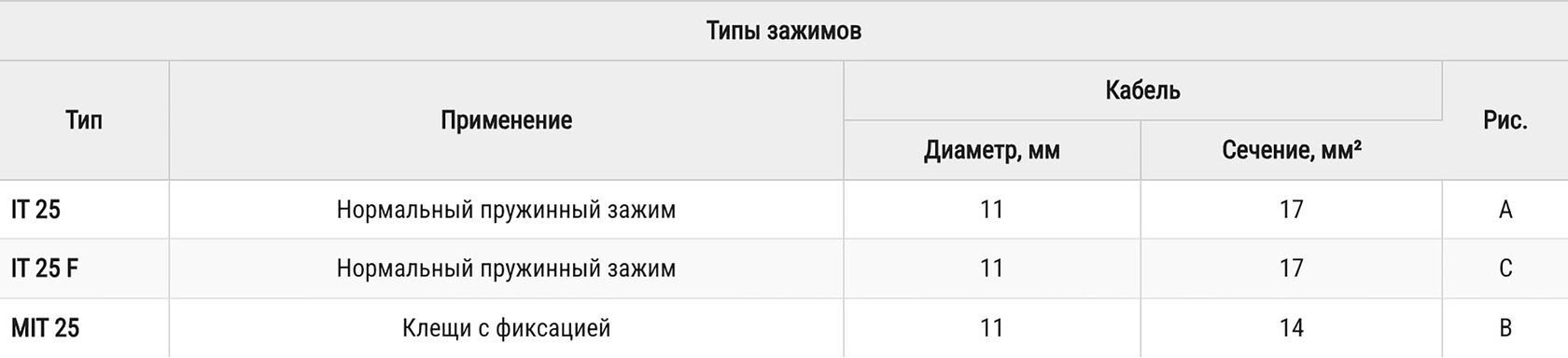

Заземляющий зажим серии IT
Заземляющий зажим используется для соединения цепи заземления цистерн и емкостей при погрузочных/загрузочных операциях. Замыкание цепи происходит внутри корпуса зажима (в Ex d оболочке), только после того, как он подсоединен к пластине контура заземления. Заземляющий зажим имеет изолирующую рукоятку из ударопрочного нейлона, пружинный контакт из фосфористой бронзы для подключения к шине заземления цистерны и латунный держатель пружинного контакта. При подключении зажима к шине заземления цистерны цепь заземления автоматически замыкается.
Заземляющие клещи серии MIT
Штырь заземления серии GR
