Взрывозащищенные кабельные вводы серии HL**
Производственно-инжиниринговая компания

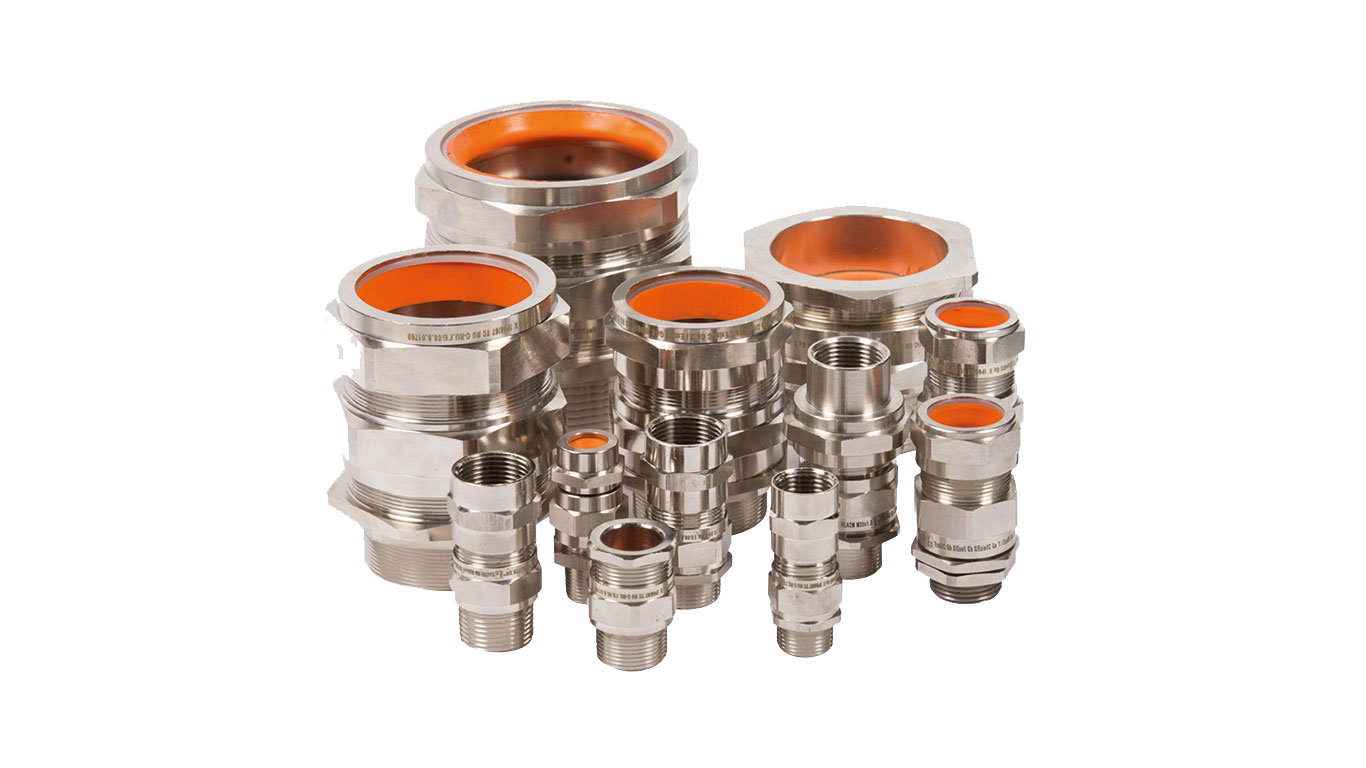

Кабельные вводы взрывозащищенные серии HL** предназначены для уплотнения и фиксации гибких и бронированных кабелей круглого сечения при вводе их в стационарное, передвижное или переносное электрооборудование в помещениях и наружных установках (группа II) соответственно для взрывоопасных зон 0 – 1 – 2.
Кабельные вводы взрывозащищенные серии HL** предназначены для уплотнения и фиксации гибких и бронированных кабелей круглого сечения при вводе их в стационарное, передвижное или переносное электрооборудование в помещениях и наружных установках (группа II) соответственно для взрывоопасных зон 0 – 1 – 2.
Основные особенности:
В зависимости от назначения кабельные вводы выпускаются с одним или двумя уплотнительными кольцами, обеспечивая взрывобезопасное уплотнение на внутренней оболочке кабеля и защиту от воздействия окружающей среды на внешней оболочке.
Материал исполнения: латунь (с возможностью никелирования корпуса) или нержавеющая сталь.
Стандартный тип резьбы: коническая B1.20.1 NPT или метрическая ISO 965.
Основные особенности:
- разнообразие выпускаемых вводов позволяет присоединять различные типы кабелей и металлорукавов;
- высокая механическая прочность к ударам и вибрации;
- высокая степень IP;
- конструкция уплотнительных колец обеспечивает защиту от растягивающих нагрузок и выполняет функцию заглушки;
- различные типы резьб;
- удобство монтажа.
В зависимости от назначения кабельные вводы выпускаются с одним или двумя уплотнительными кольцами, обеспечивая взрывобезопасное уплотнение на внутренней оболочке кабеля и защиту от воздействия окружающей среды на внешней оболочке.
Материал исполнения: латунь (с возможностью никелирования корпуса) или нержавеющая сталь.
Стандартный тип резьбы: коническая B1.20.1 NPT или метрическая ISO 965.
Взрывозащищенные кабельные вводы серии HL**
Содержание
Ex e IIC Gb X
–60 °С … 100 °С
Соответствие стандартам таможенного союза:
Диапазон рабочих температур:
Степень защиты:
Сертификат соответствия:
Зоны применения:
Ex d IIC Gb X
IP66/67
№TC RU C-RU.ГБ08.В.01960
Зона 1, Зона 2
ГОСТ Р МЭК 60079-7-2012
ГОСТ Р МЭК 60079-1-2011
ГОСТ Р МЭК 60079-11-2010
Вид взрывозащиты:
ГОСТ Р МЭК 60079-0-2011
Ex ia IIC Gb X
ExnR II Gc X
ГОСТ Р МЭК 60079-31-2010
Кабельный ввод серии HLA для бронированного кабеля с двойной герметичностью
*материал изготовления:
— «_» – никелированная латунь,
— «SS» – нержавеющая сталь
** – только для метрической резьбы
— «_» – никелированная латунь,
— «SS» – нержавеющая сталь
** – только для метрической резьбы

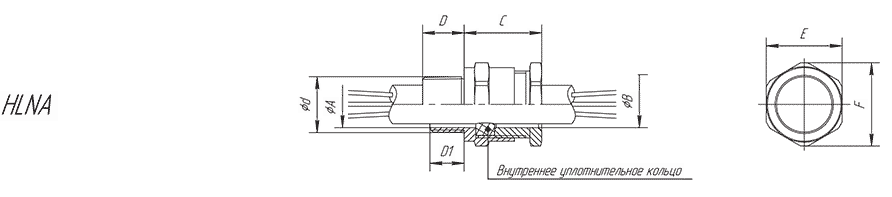

Кабельный ввод серии HLNA для небронированного кабеля
*материал изготовления:
— «_» – никелированная латунь,
— «SS» – нержавеющая сталь
** – только для метрической резьбы
— «_» – никелированная латунь,
— «SS» – нержавеющая сталь
** – только для метрической резьбы

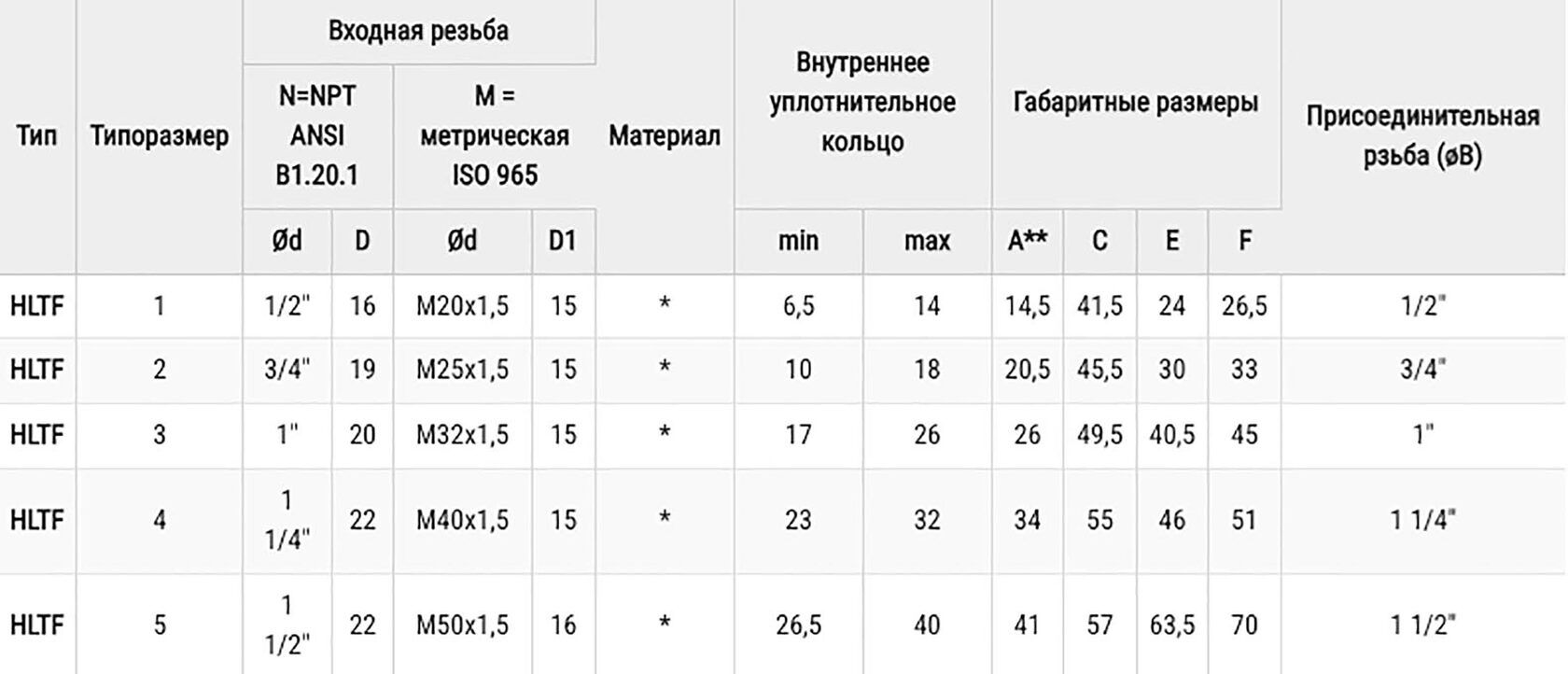

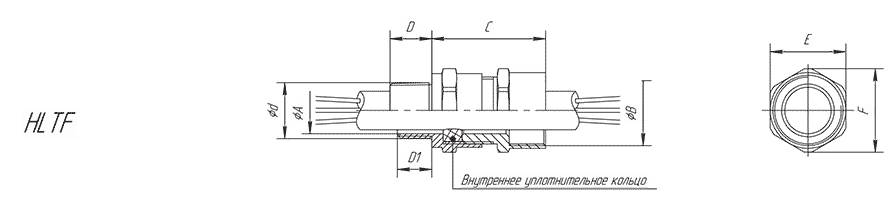

Кабельный ввод серии HLTF для небронированного кабеля с присоединением на трубу (внутренняя резьба)
*материал изготовления:
— «_» – никелированная латунь,
— «SS» – нержавеющая сталь
** – только для метрической резьбы
— «_» – никелированная латунь,
— «SS» – нержавеющая сталь
** – только для метрической резьбы

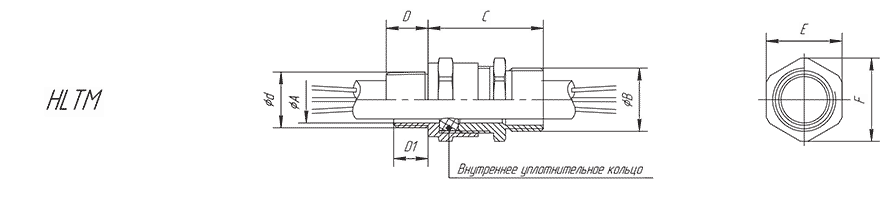

Кабельный ввод серии HLTM для небронированного кабеля с присоединением на трубу (наружная резьба)
*материал изготовления:
— «_» – никелированная латунь,
— «SS» – нержавеющая сталь
** – только для метрической резьбы
— «_» – никелированная латунь,
— «SS» – нержавеющая сталь
** – только для метрической резьбы

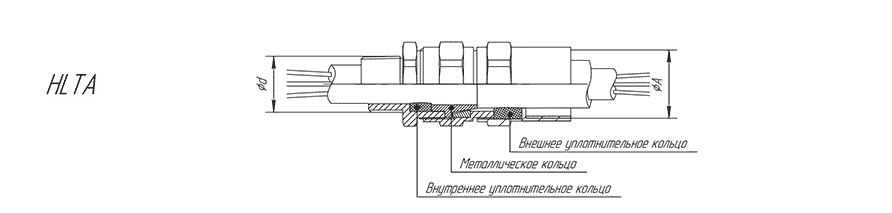

Кабельный ввод серии HLTA для бронированного кабеля с трубным присоединением с разными присоединительными размерами
*материал изготовления:
— «_» – никелированная латунь,
— «SS» – нержавеющая сталь
— «_» – никелированная латунь,
— «SS» – нержавеющая сталь

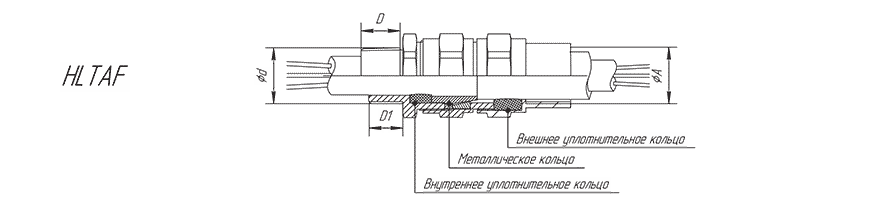

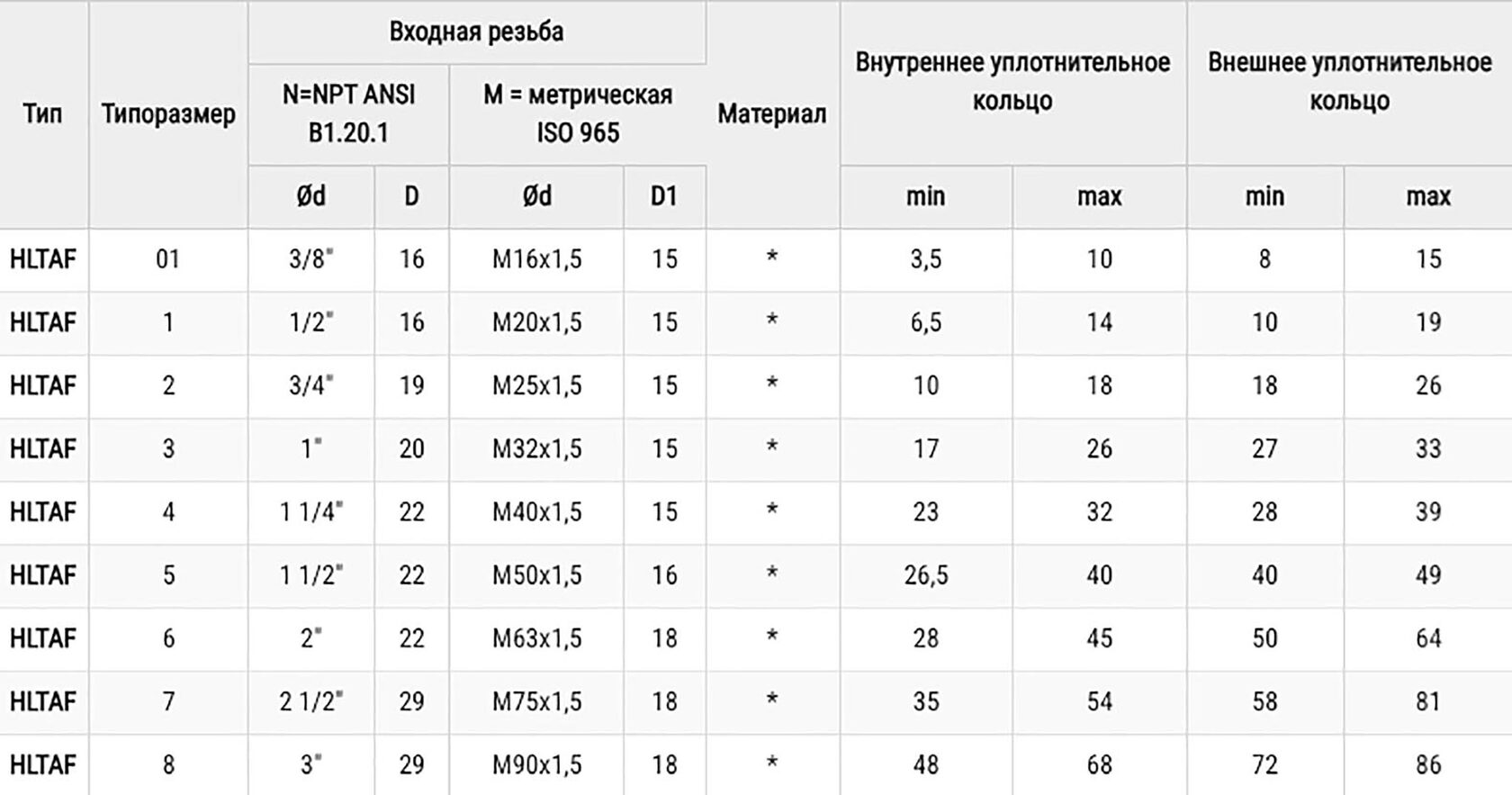

Кабельный ввод серии HLTAF для бронированного кабеля с присоединением на трубу (внутренняя резьба)
*материал изготовления:
— «_» – никелированная латунь,
— «SS» – нержавеющая сталь
— «_» – никелированная латунь,
— «SS» – нержавеющая сталь
Кабельный ввод серии HLTAM для бронированного кабеля с присоединением на трубу (наружная резьба)
*материал изготовления:
— «_» – никелированная латунь,
— «SS» – нержавеющая сталь
— «_» – никелированная латунь,
— «SS» – нержавеющая сталь

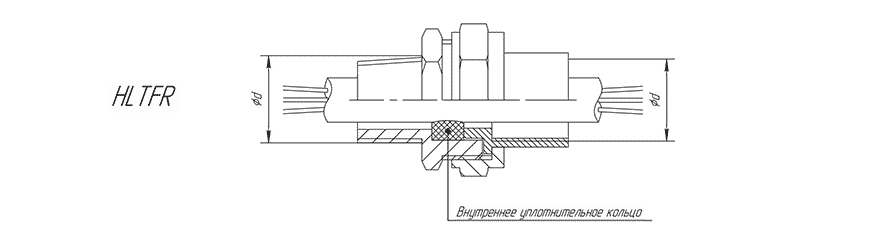

Кабельный ввод серии HLTFR для небронированного кабеля с независимо вращающимся трубным присоединением (внутренняя резьба)
*материал изготовления:
— «_» – никелированная латунь,
— «SS» – нержавеющая сталь
** – только для метрической резьбы
— «_» – никелированная латунь,
— «SS» – нержавеющая сталь
** – только для метрической резьбы
Кабельный ввод серии HLTMR для небронированного кабеля с независимо вращающимся трубным присоединением (наружная резьба)
*материал изготовления:
— «_» – никелированная латунь,
— «SS» – нержавеющая сталь
** – только для метрической резьбы
— «_» – никелированная латунь,
— «SS» – нержавеющая сталь
** – только для метрической резьбы
Кабельный ввод серии HLS для небронированного кабеля с присоединением металлорукава
* материал изготовления:
— «_» – никелированная латунь;
— «SS» – нержавеющая сталь;
Ex d IIC Gb X ; Ex e II Gb X; Exia IIC Gа X; ExnR II Gc X
** – только для метрической резьбы
*** – условный диаметр металлорукава.
— «_» – никелированная латунь;
— «SS» – нержавеющая сталь;
Ex d IIC Gb X ; Ex e II Gb X; Exia IIC Gа X; ExnR II Gc X
** – только для метрической резьбы
*** – условный диаметр металлорукава.
Форма заказа кабельных вводов HL
