Высокомощные прожекторы заливающего света серии SFDDE под газоразрядные лампы ДНаТ, МГЛ и ДРЛ
Производственно-инжиниринговая компания
Взрывозащищенные прожекторы серии SFDDE предназначены для промышленного применения во взрывоопасных средах в помещениях и наружных установках (группа II) с содержанием газа и горючей пыли соответственно для взрывоопасных зон 1 — 2.
Взрывозащищенные прожекторы серии SFDDE предназначены для промышленного применения во взрывоопасных средах в помещениях и наружных установках (группа II) с содержанием газа и горючей пыли соответственно для взрывоопасных зон 1 – 2.
Вид взрывозащиты:
часть с видом взрывозащиты «d» – взрывонепроницаемая оболочка (отделение для лампы), и часть с видом взрывозащиты «e» – повышенная защита против взрыва (отделение коммутации).
Предназначены для заливающего освещения больших открытых пространств и территорий.
Вид взрывозащиты:
часть с видом взрывозащиты «d» – взрывонепроницаемая оболочка (отделение для лампы), и часть с видом взрывозащиты «e» – повышенная защита против взрыва (отделение коммутации).
Предназначены для заливающего освещения больших открытых пространств и территорий.
Высокомощные прожекторы заливающего света серии SFDDE под газоразрядные лампы ДНаТ, МГЛ и ДРЛ
Содержание
ГОСТ Р МЭК 60079-7-2012
1 Ex d e IIB «T4/T3/T2» Gb Х
ГОСТ Р МЭК 60079-0-2011
–60/–45 … 40/50/60 °С
Соответствие стандартам таможенного союза:
Диапазон рабочих температур:
Степень защиты:
Сертификат соответствия:
Зоны применения:
1 Ex d IIB «T4/T3/T2» Gb Х
IP66
№ТС RU C-RU.ГБ08.В.01661
Зона 1, Зона 2
ГОСТ IEC 60079-1-2011
ГОСТ Р МЭК 60079-31-2010
Вид взрывозащиты:
1 Ex d e IIB «T4/T3/T2» Gb Х

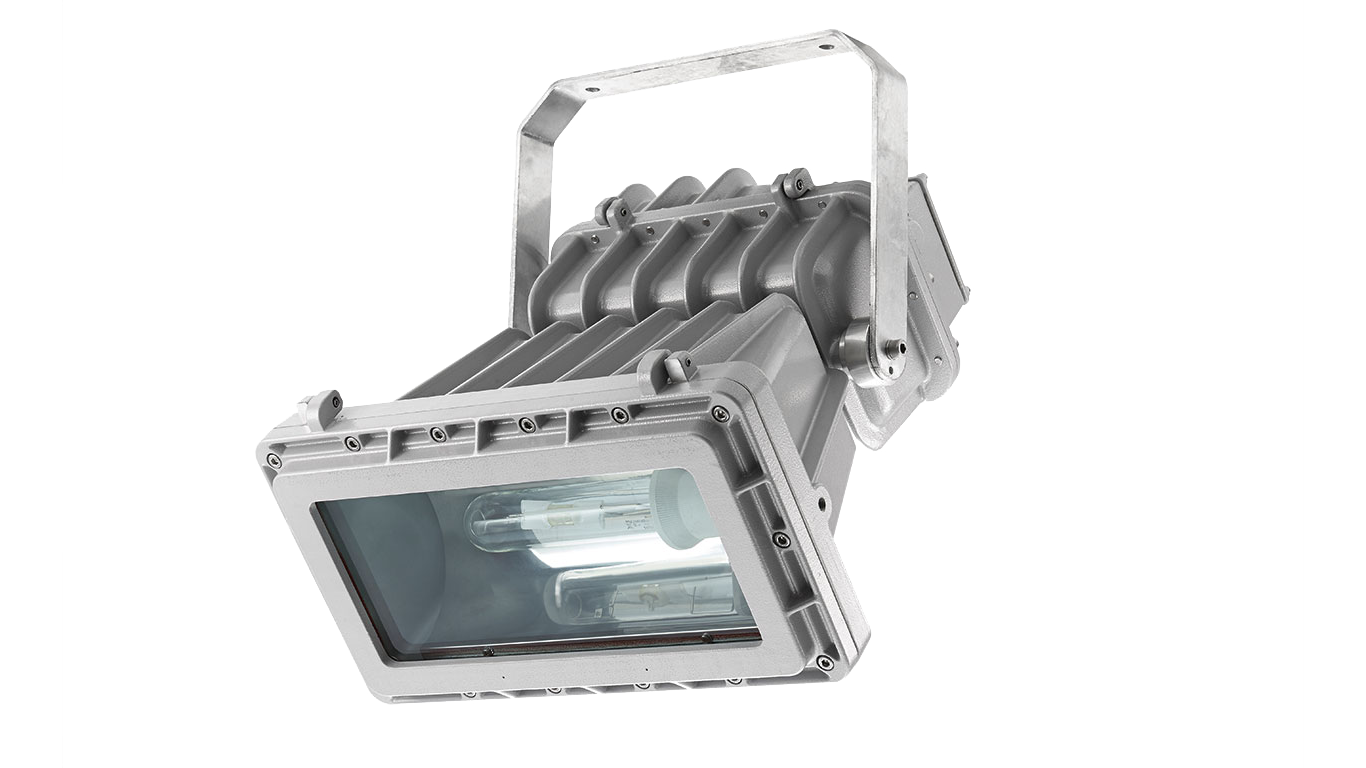

Прожекторы серии SFDDE состоят из корпуса, изготовленного из коррозионностойкого модифицированного алюминиевого сплава, а также рамки с термостойким боросиликатным прозрачным стеклом с высокой механической прочностью, имеющего винтовое крепление. Окрашивание эпоксидной порошковой краской.
На прожекторах не устанавливается защитная решетка, поскольку стекло прошло испытания ударной прочности в условиях высокого механического риска. Компоненты ПРА находятся в отдельной оболочке. Коробка присоединена к корпусу прожектора и снабжена электропроводкой.
В прожекторах применяются ртутные газоразрядные лампы, натриевые газоразрядные лампы высокого давления и металлогалогенные лампы мощностью до 600 Вт с ПРА для напряжения 230 В (АС) — 50 Гц.
Подключение к клеммам производится внутри коробки в задней части корпуса. Для доступа снимается крышка коробки. Максимальное сечение кабелей для подключения должно составлять 4 мм2.
Конструкция прожектора позволяет реализовать схему питания вход/выход. Прожекторы имеют 3 резьбовых ввода для кабеля. Стандартная резьба ¾ NPT (ANSI/ASME В1.20.1).
Дополнительные технические характеристики
Прожекторы комплектуются опорным поворотным кронштейном.
На прожекторах не устанавливается защитная решетка, поскольку стекло прошло испытания ударной прочности в условиях высокого механического риска. Компоненты ПРА находятся в отдельной оболочке. Коробка присоединена к корпусу прожектора и снабжена электропроводкой.
В прожекторах применяются ртутные газоразрядные лампы, натриевые газоразрядные лампы высокого давления и металлогалогенные лампы мощностью до 600 Вт с ПРА для напряжения 230 В (АС) — 50 Гц.
Подключение к клеммам производится внутри коробки в задней части корпуса. Для доступа снимается крышка коробки. Максимальное сечение кабелей для подключения должно составлять 4 мм2.
Конструкция прожектора позволяет реализовать схему питания вход/выход. Прожекторы имеют 3 резьбовых ввода для кабеля. Стандартная резьба ¾ NPT (ANSI/ASME В1.20.1).
Дополнительные технические характеристики
Прожекторы комплектуются опорным поворотным кронштейном.
Описание
- Порошковое эпоксидное окрашивание RAL 9006.
- 3 отверстия (2 с сертифицированной заглушкой).
- ПРА 230 В (АС) – 50 Гц.
- Уплотнительные кольца из силиконовой резины.

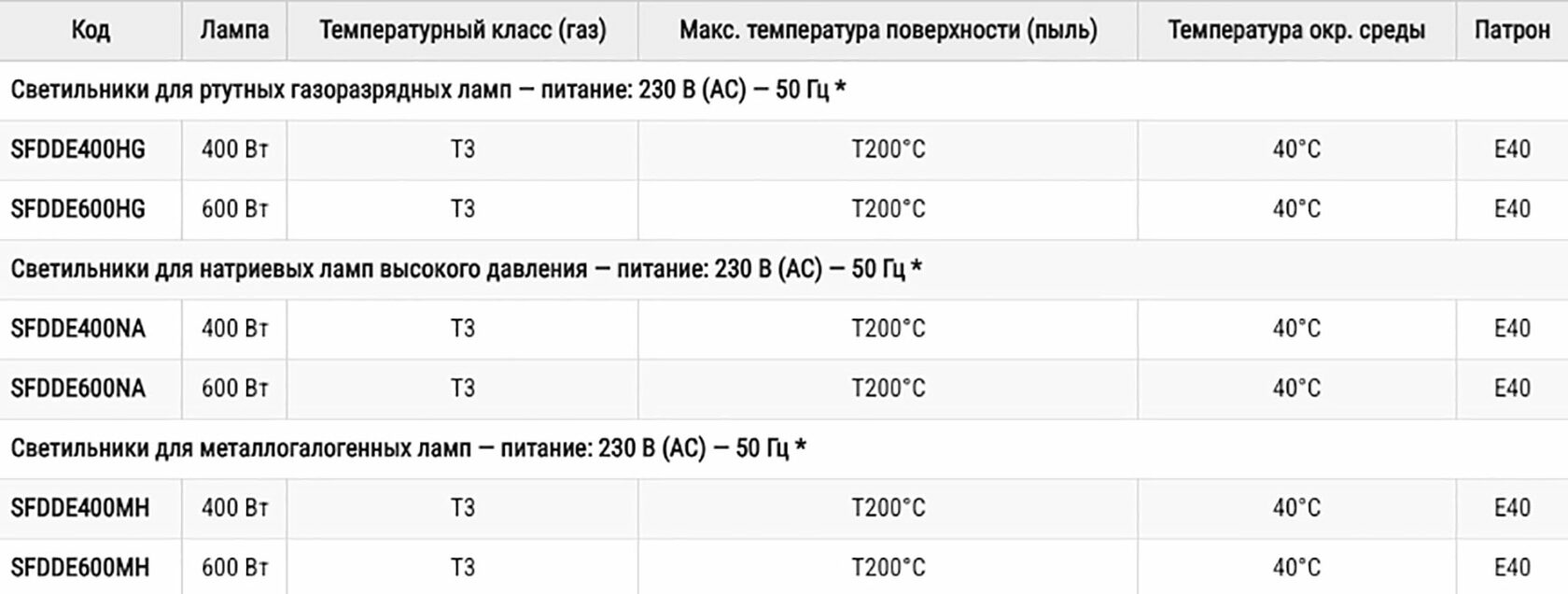

Технические характеристики
Стандартная комплектация
- Нестандартное порошковое эпоксидное окрашивание.
- ПРА для других напряжений и/или частот.
- Лампа.
Опции и аксессуары, поставляемые по запросу
* Другие напряжения по запросу

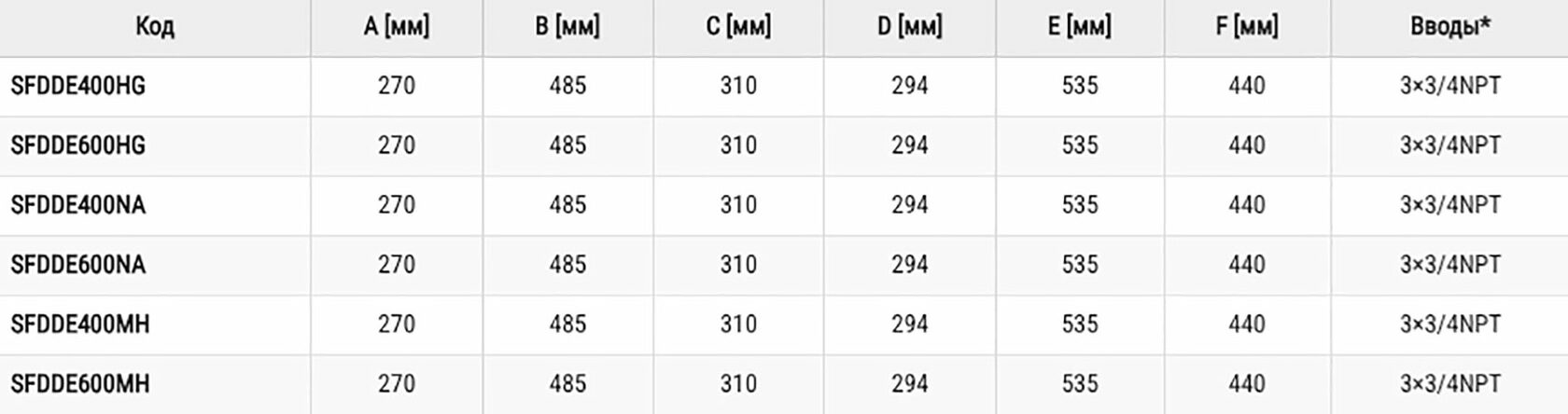

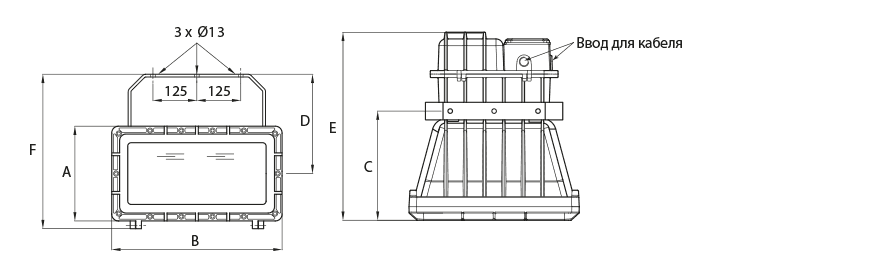

Габаритные размеры и вес
*Другие типы резьбы по запросу

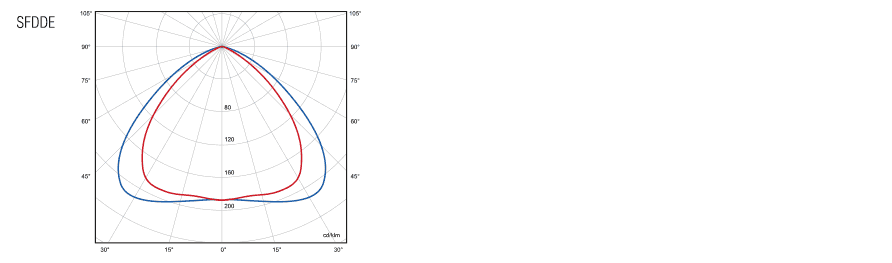

Пример фотометрических данных
