Светильники EVFG-LED светодиодные, EVFG люминесцентные и EVFG-E аварийные
Производственно-инжиниринговая компания
Взрывозащищенные светодиодные светильники серии EVFGD-LED предназначены для промышленного применения во взрывоопасных средах в помещениях и наружных установках (группа II) с содержанием газа и горючей пыли соответственно для взрывоопасных зон 1 — 2.
Взрывозащищенные светодиодные светильники серии EVFGD-LED предназначены для промышленного применения во взрывоопасных средах в помещениях и наружных установках (группа II) с содержанием газа и горючей пыли соответственно для взрывоопасных зон 1 – 2.
В светильниках применяется вид взрывозащиты:
Светильники предназначены для равномерного освещения помещений и объектов, где требуются минимальные вертикальные габаритные размеры, высокая светоотдача и низкие затраты на обслуживание
В светильниках применяется вид взрывозащиты:
- только с видом взрывозащиты Ех d – взрывонепроницаемая оболочка;
- с видом взрывозащиты Ех d – взрывонепроницаемая оболочка (отделение для лампы) и с видом взрывозащиты Ех е – повышенная безопасность против взрыва (отделение коммутации).
Светильники предназначены для равномерного освещения помещений и объектов, где требуются минимальные вертикальные габаритные размеры, высокая светоотдача и низкие затраты на обслуживание
Светильники EVFG-LED светодиодные
Содержание
ГОСТ IEC 60079-1-2011
1 Ex d e IIC T6 Gb
ГОСТ Р МЭК 60079-0-2011
–45 … 60 °С
Соответствие стандартам таможенного союза:
Диапазон рабочих температур:
Степень защиты:
Сертификат соответствия:
Зоны применения:
1 Ex d IIC T6 Gb
IP66
TC RU C-IT.ГБ08.B.01342
Зона 1, Зона 2
ГОСТ Р МЭК 60079-7-2012
ГОСТ Р МЭК 60079-5-2012
Вид взрывозащиты:
Ex tb IIIC T85°C Db
ГОСТ Р МЭК 60079-11-2010
ГОСТ Р МЭК 60079-15-2010
ГОСТ Р МЭК 60079-31-2010

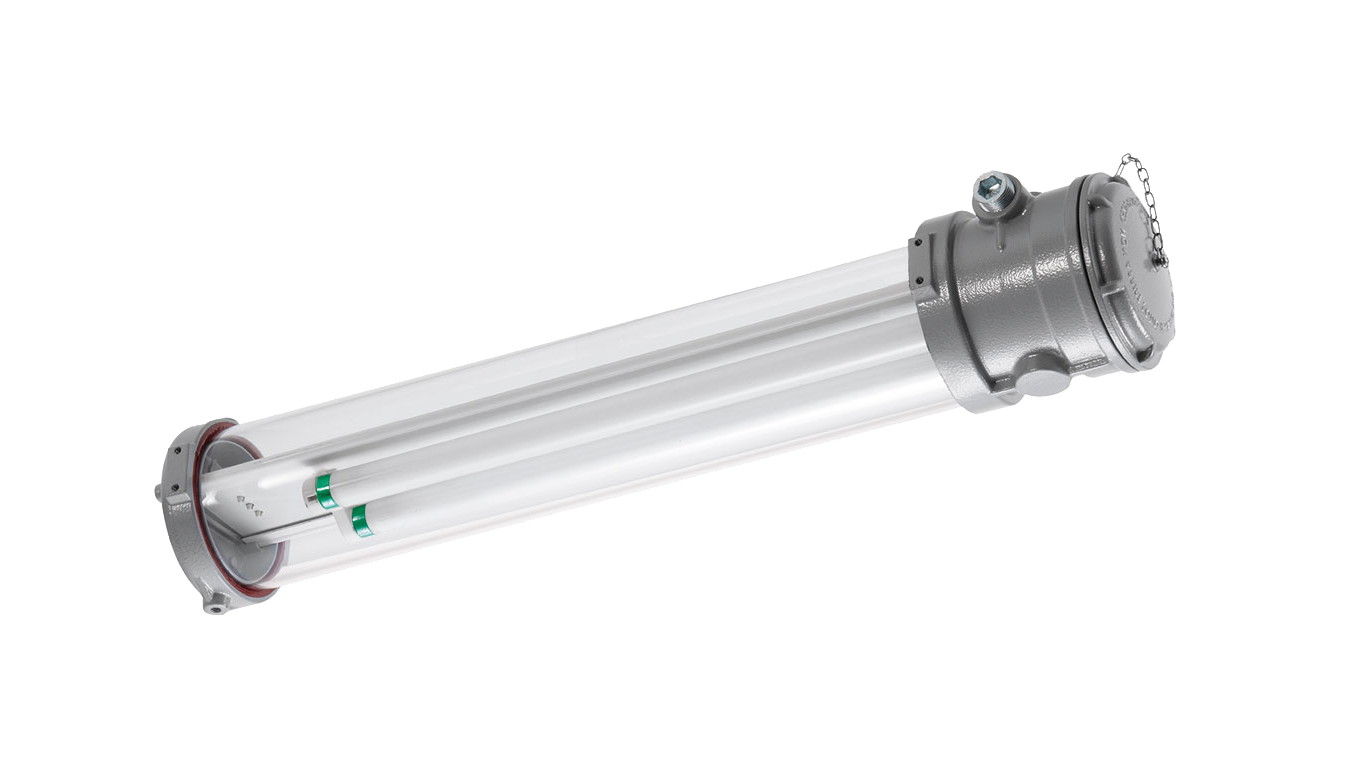

Светильники серии EVFG-LED и EVFGD-LED представляют собой цилиндрический защитный корпус из термостойкого боросиликатного стекла с повышенной механической прочностью. Торцы корпуса светильника изготовлены из коррозионностойкого модифицированного алюминиевого сплава и закрыты торцевыми крышками из того же материала.
Торцевые элементы окрашены эпоксидной порошковой краской. Съемная металлическая пластина внутри светильника делит цилиндрический корпус на две части. На верхнюю часть крепятся все элементы ПРА для работы светодиодных ламп. Металлическая пластина окрашена порошковой эпоксидной краской и одновременно является отражателем светильника. Для снятия металлической пластины и элементов ПРА достаточно открыть круглую крышку на торце, что позволяет упростить обслуживание светильника.
В светильнике со светодиодной лампой используется драйвер с рабочим напряжением питания от 85 до 265 В — 50/60 Гц для трубчатых светодиодных ламп типа (Ø26) с цоколем G13 и мощностью 9/18/28 Вт.
В светильнике с взрывозащитой Ex d клеммная колодка для подключения закреплена на металлической пластине вместе с другими электронными устройствами. Обеспечивается прямой ввод кабеля.
В светильнике с взрывозащитой Ex de клеммная колодка помещена в отдельном корпусе. Максимальное сечение кабелей для подключения должно составлять 4 мм². Конструкция светильника позволяет реализовать схему питания вход/выход.
Светильник с взрывозащитой Ex d: стандартная резьба вводов ¾ NPT (ANSI/ASME В1.20.1).
Светильник с взрывозащитой Ex de: стандартная резьба вводов М25×1,5 (ISO261).
Другие типы резьбы по запросу.
Дополнительные технические характеристики
Светильники устанавливаются на потолке, на стене или на опоре. Стандартные виды крепления и их коды приведены в параграфе «Стандартные виды крепления».
Торцевые элементы окрашены эпоксидной порошковой краской. Съемная металлическая пластина внутри светильника делит цилиндрический корпус на две части. На верхнюю часть крепятся все элементы ПРА для работы светодиодных ламп. Металлическая пластина окрашена порошковой эпоксидной краской и одновременно является отражателем светильника. Для снятия металлической пластины и элементов ПРА достаточно открыть круглую крышку на торце, что позволяет упростить обслуживание светильника.
В светильнике со светодиодной лампой используется драйвер с рабочим напряжением питания от 85 до 265 В — 50/60 Гц для трубчатых светодиодных ламп типа (Ø26) с цоколем G13 и мощностью 9/18/28 Вт.
В светильнике с взрывозащитой Ex d клеммная колодка для подключения закреплена на металлической пластине вместе с другими электронными устройствами. Обеспечивается прямой ввод кабеля.
В светильнике с взрывозащитой Ex de клеммная колодка помещена в отдельном корпусе. Максимальное сечение кабелей для подключения должно составлять 4 мм². Конструкция светильника позволяет реализовать схему питания вход/выход.
Светильник с взрывозащитой Ex d: стандартная резьба вводов ¾ NPT (ANSI/ASME В1.20.1).
Светильник с взрывозащитой Ex de: стандартная резьба вводов М25×1,5 (ISO261).
Другие типы резьбы по запросу.
Дополнительные технические характеристики
Светильники устанавливаются на потолке, на стене или на опоре. Стандартные виды крепления и их коды приведены в параграфе «Стандартные виды крепления».
Описание
- Порошковое эпоксидное окрашивание RAL9006.
- 3 отверстия (2 с сертифицированной заглушкой).
- ЭПРА для различных напряжений: от 85 до 265 В – 50/60 Гц.
- Внутренняя клеммная колодка под кабель, макс. 4 мм2
- Уплотнительное кольцо из силиконовой резины.
- Отражатель из листовой стали, порошковое эпоксидное окрашивание, цвет белый RAL9010.
Технические характеристики
Стандартная комплектация
- Нестандартное прошковое эпоксидное окрашивание.
- Драйвер для других напряжений.
- Аварийный блок для других напряжений.
- Светодиодная лампа.
Опции и аксессуары, поставляемые по запросу
* Другие напряжения по запросу

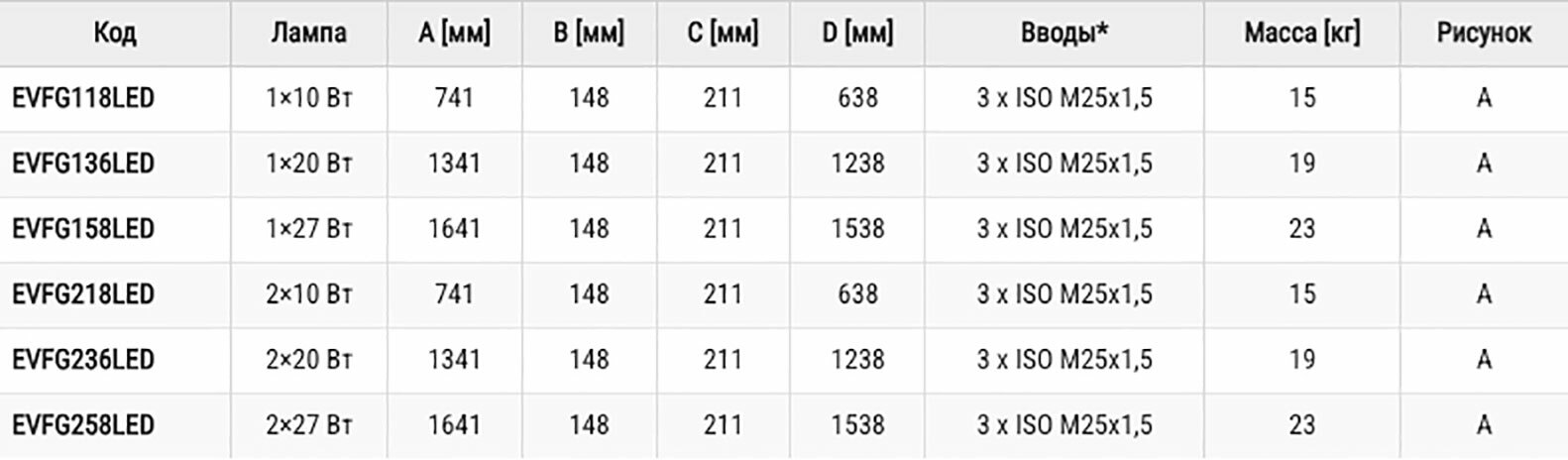

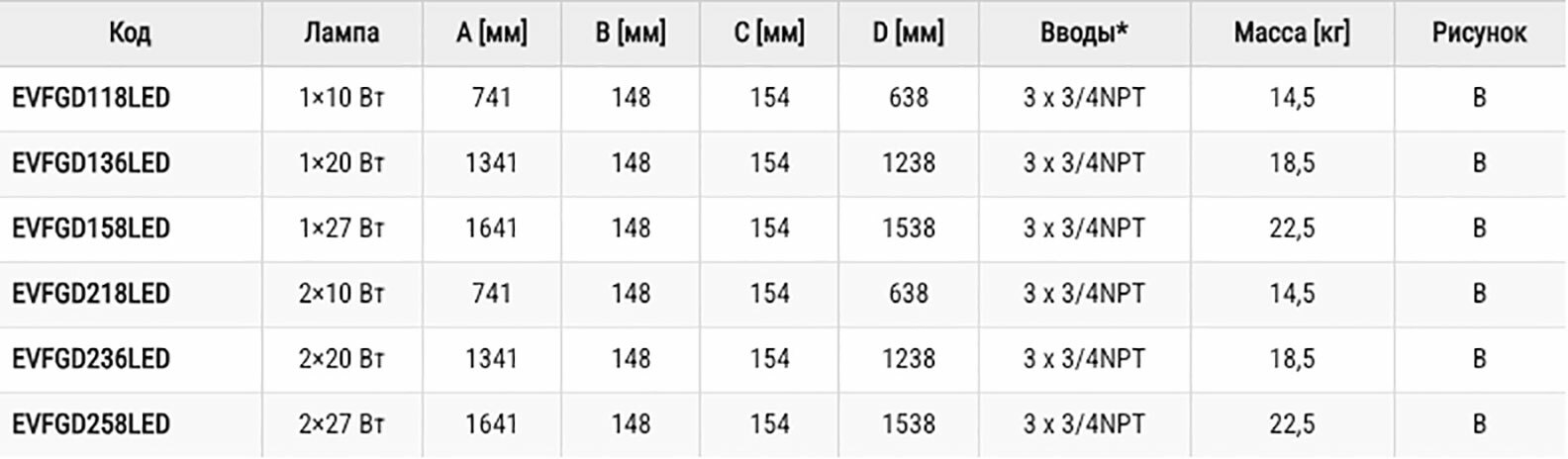

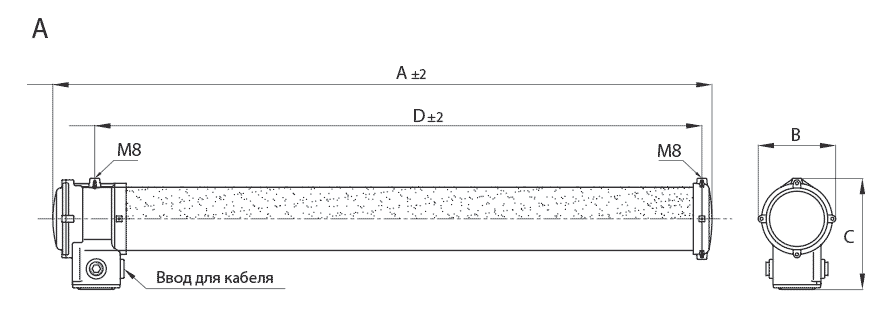

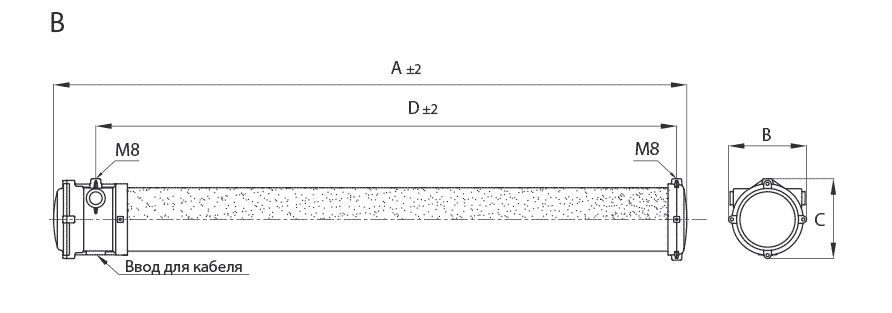

Габаритные размеры и вес
* Другие типы резьбы по запросу
* Другие типы резьбы по запросу

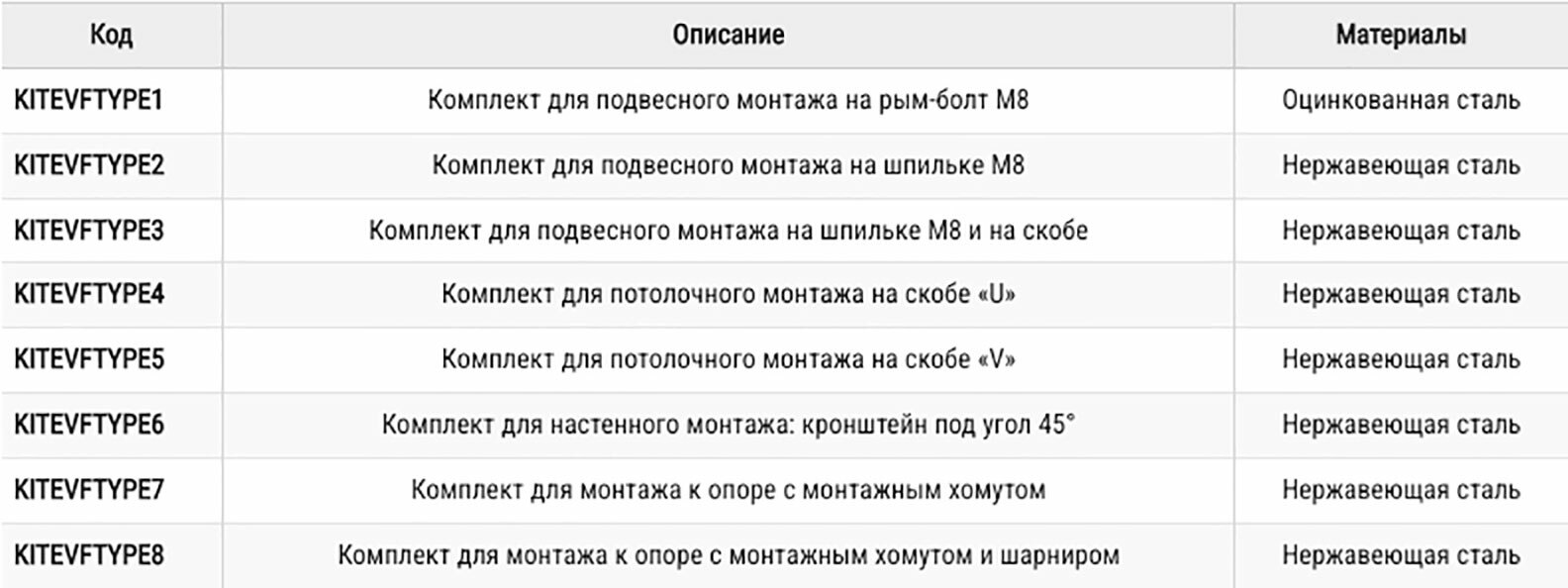

Ниже представлены стандартные варианты крепления и их коды. В заказе необходимо указать код вида крепления отдельно от кода светильника.

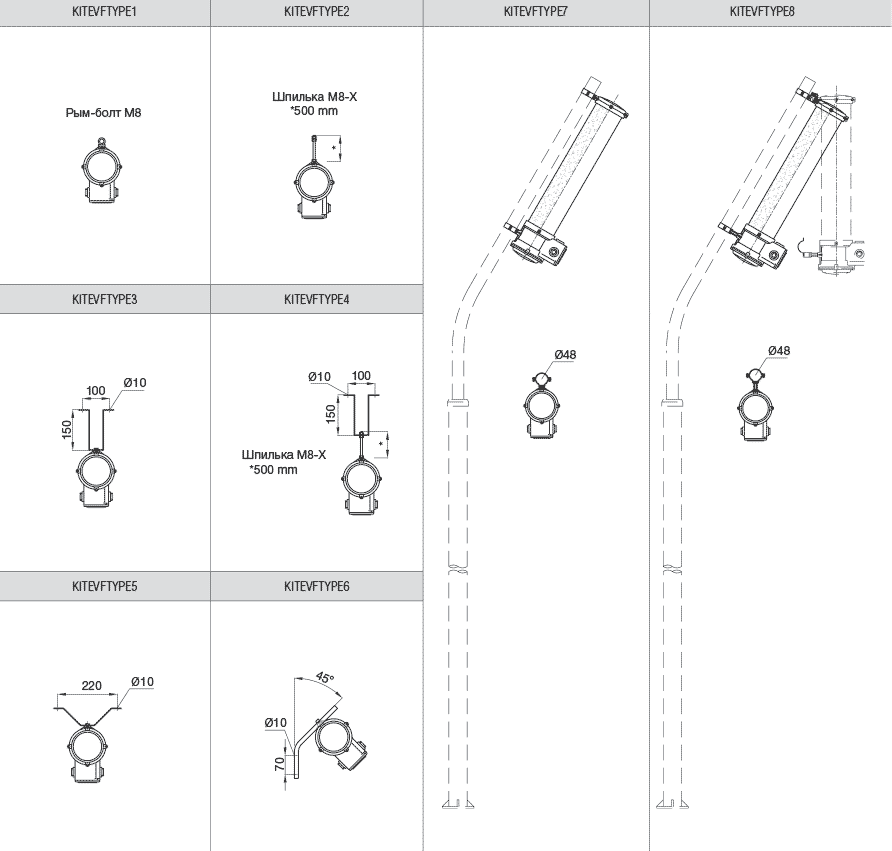

Стандартные виды крепления
Фотометрические данные
Дополнительные аксессуары
Светильники серии EVFG и серии EVFGD предназначены для промышленного применения во взрывоопасных средах в помещениях и наружных установках (группа II) с содержанием газа и горючей пыли соответственно для взрывоопасных зон 1 — 2.
Светильники EVFG-LED светодиодные
В светильниках применяется вид взрывозащиты:
Светильники предназначены для равномерного освещения помещений и объектов, где требуются минимальные вертикальные габаритные размеры, высокая светоотдача и низкие затраты на обслуживание.
- только с видом взрывозащиты Ех d – взрывонепроницаемая оболочка;
- с видом взрывозащиты Ех d – взрывонепроницаемая оболочка (отделение для лампы) и с видом взрывозащиты Ех е – повышенная безопасность против взрыва (отделение коммутации).
Светильники предназначены для равномерного освещения помещений и объектов, где требуются минимальные вертикальные габаритные размеры, высокая светоотдача и низкие затраты на обслуживание.
ГОСТ IEC 60079-1-2011
1 Ex d e IIC T6 Gb
ГОСТ Р МЭК 60079-0-2011
–45 … 60 °С
Соответствие стандартам таможенного союза:
Диапазон рабочих температур:
Степень защиты:
Сертификат соответствия:
Зоны применения:
1 Ex d IIC T6 Gb
IP66
TC RU C-IT.ГБ08.B.01342
Зона 1, Зона 2
ГОСТ Р МЭК 60079-7-2012
ГОСТ Р МЭК 60079-5-2012
Вид взрывозащиты:
Ex tb IIIC T85°C Db
ГОСТ Р МЭК 60079-11-2010
ГОСТ Р МЭК 60079-15-2010
ГОСТ Р МЭК 60079-31-2010
Светильники серии EVFG и EVFGD представляют собой цилиндрический корпус из термостойкого боросиликатного стекла с повышенной механической прочностью. Торцы корпуса светильника изготовлены из коррозионностойкого модифицированного алюминиевого сплава и закрыты торцевыми крышками из того же материала.
В условиях высокого риска механического повреждения на светильник нужно установить защитную решетку. Торцевые крышки окрашены эпоксидной порошковой краской. Съемная металлическая пластина внутри светильника делит цилиндрический корпус на две части.
На верхнюю часть крепятся все элементы ПРА для зажигания и работы лампы. На нижней части крепятся патроны для ламп. Металлическая пластина окрашена порошковой эпоксидной краской и одновременно является отражателем светильника. Для снятия металлической пластины и элементов ПРА достаточно открыть круглую крышку на торце, что позволяет упростить обслуживание и установку люминесцентной трубчатой лампы. В светильниках устанавливается ПРА с рабочим напряжением питания от 110 до 260В – 50/60 Гц или от 110 до 260 В (DC). Применяются трубчатые люминесцентные лампы типа Т8 (Ø26) с цоколем G13 и мощностью 18/36/58 Вт.
В светильнике с взрывозащитой Ex d клеммная колодка для подключения закреплена на металлическом каркасе вместе с другими электронными устройствами внутри корпуса. Обеспечивается прямой ввод кабеля.
В светильнике с взрывозащитой Ex de клеммная колодка помещена в отдельном корпусе. Макс. сечение кабелей для подключения должно составлять 4 мм2. Конструкция светильника позволяет реализовать схему питания вход/выход.
Светильник с взрывозащитой Ex d: стандартная резьба вводов 3/4 NPT (ANSI/ASME В1.20.1).
Светильник с взрывозащитой Ex de: стандартная резьба вводов М25х1,5 (ISO261).
Другие типы резьбы по запросу.
Дополнительные технические характеристики
Светильники устанавливаются на потолке, на стене или на опоре.
Стандартные виды креплений и их коды приведены в параграфе «Стандартные виды креплений».
В условиях высокого риска механического повреждения на светильник нужно установить защитную решетку. Торцевые крышки окрашены эпоксидной порошковой краской. Съемная металлическая пластина внутри светильника делит цилиндрический корпус на две части.
На верхнюю часть крепятся все элементы ПРА для зажигания и работы лампы. На нижней части крепятся патроны для ламп. Металлическая пластина окрашена порошковой эпоксидной краской и одновременно является отражателем светильника. Для снятия металлической пластины и элементов ПРА достаточно открыть круглую крышку на торце, что позволяет упростить обслуживание и установку люминесцентной трубчатой лампы. В светильниках устанавливается ПРА с рабочим напряжением питания от 110 до 260В – 50/60 Гц или от 110 до 260 В (DC). Применяются трубчатые люминесцентные лампы типа Т8 (Ø26) с цоколем G13 и мощностью 18/36/58 Вт.
В светильнике с взрывозащитой Ex d клеммная колодка для подключения закреплена на металлическом каркасе вместе с другими электронными устройствами внутри корпуса. Обеспечивается прямой ввод кабеля.
В светильнике с взрывозащитой Ex de клеммная колодка помещена в отдельном корпусе. Макс. сечение кабелей для подключения должно составлять 4 мм2. Конструкция светильника позволяет реализовать схему питания вход/выход.
Светильник с взрывозащитой Ex d: стандартная резьба вводов 3/4 NPT (ANSI/ASME В1.20.1).
Светильник с взрывозащитой Ex de: стандартная резьба вводов М25х1,5 (ISO261).
Другие типы резьбы по запросу.
Дополнительные технические характеристики
Светильники устанавливаются на потолке, на стене или на опоре.
Стандартные виды креплений и их коды приведены в параграфе «Стандартные виды креплений».
Описание
- Порошковое эпоксидное окрашивание RAL9006.
- 3 отверстия (2 с сертифицированной заглушкой).
- ЭПРА для различных напряжений:
от 110 до 260 В (DC).
- Внутренняя клеммная колодка под кабель, макс. 4 мм2.
- Уплотнительное кольцо из силиконовой резины.
- Отражатель из листовой стали, порошковое эпоксидное окрашивание, цвет белый RAL9010.
Технические характеристики
Стандартная комплектация
- Нестандартное порошковое эпоксидное окрашивание.
- ЭПРА для других напряжений.
- Люминесцентные трубчатые лампы.
Опции и аксессуары, поставляемые по запросу
* Другие напряжения по запросу
Габаритные размеры и вес
* Другие типы резьбы по запросу
* Другие типы резьбы по запросу
Ниже представлены стандартные варианты крепления и их коды. В заказе необходимо указать код вида крепления отдельно от кода светильника.
Стандартные виды крепления

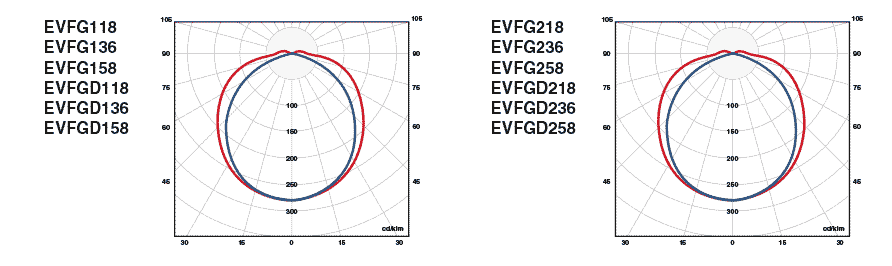

Фотометрические данные
Дополнительные аксессуары
Светильники серии EVFG-E и серии EVFGD-E предназначены для промышленного применения во взрывоопасных средах в помещениях и наружных установках (группа II) с содержанием газа и горючей пыли соответственно для взрывоопасных зон 1 — 2.
Светильники EVFG-LED светодиодные
В светильниках применяется вид взрывозащиты:
Данные устройства предназначены для равномерного освещения помещений и объектов, где требуются минимальные вертикальные габаритные размеры, высокая светоотдача и низкие затраты на обслуживание.
Обеспечивает аварийное освещение в случае отключения рабочего освещения и для обеспечения безопасной эвакуации людей из помещения и персонала после выполнения потенциально опасных операций и работ.
Светильники в версии с одной лампой используются для автономного аварийного освещения (все элементы, такие как аккумуляторный блок, лампа, устройство контроля размещены в светильнике). Светильники в версии с двумя лампами используются для комбинированного аварийного освещения (одна работает от питания аварийного блока, другая от сетевого источника питания).
Могут использоваться как светильники постоянного действия (когда необходимо рабочее или аварийное освещение) или как светильник непостоянного действия (при нарушении системы питания рабочего освещения).
- только с видом взрывозащиты Ех d – взрывонепроницаемая оболочка;
- с видом взрывозащиты Ех d – взрывонепроницаемая оболочка (отделение для лампы) и с видом взрывозащиты Ех е – повышенная безопасность против взрыва (отделение коммутации).
Данные устройства предназначены для равномерного освещения помещений и объектов, где требуются минимальные вертикальные габаритные размеры, высокая светоотдача и низкие затраты на обслуживание.
Обеспечивает аварийное освещение в случае отключения рабочего освещения и для обеспечения безопасной эвакуации людей из помещения и персонала после выполнения потенциально опасных операций и работ.
Светильники в версии с одной лампой используются для автономного аварийного освещения (все элементы, такие как аккумуляторный блок, лампа, устройство контроля размещены в светильнике). Светильники в версии с двумя лампами используются для комбинированного аварийного освещения (одна работает от питания аварийного блока, другая от сетевого источника питания).
Могут использоваться как светильники постоянного действия (когда необходимо рабочее или аварийное освещение) или как светильник непостоянного действия (при нарушении системы питания рабочего освещения).
ГОСТ IEC 60079-1-2011
1 Ex d e IIC T6 Gb
ГОСТ Р МЭК 60079-0-2011
–45 … 60 °С
Соответствие стандартам таможенного союза:
Диапазон рабочих температур:
Степень защиты:
Сертификат соответствия:
Зоны применения:
1 Ex d IIC T6 Gb
IP66
TC RU C-IT.ГБ08.B.01342
Зона 1, Зона 2
ГОСТ Р МЭК 60079-7-2012
ГОСТ Р МЭК 60079-5-2012
Вид взрывозащиты:
Ex tb IIIC T85°C Db
ГОСТ Р МЭК 60079-11-2010
ГОСТ Р МЭК 60079-15-2010
ГОСТ Р МЭК 60079-31-2010
Светильники серии EVFG-Е и EVFGD-Е представляют собой цилиндрический защитный корпус из термостойкого боросиликатного стекла с повышенной механической прочностью. Торцы корпуса светильника изготовлены из коррозионностойкого модифицированного алюминиевого сплава и закрыты торцевыми крышками из того же материала. В условиях высокого риска механического повреждения на светильник нужно установить защитную решетку.
Торцевые элементы окрашены эпоксидной порошковой краской. Съемная металлическая пластина внутри светильника делит цилиндрический корпус на две части. На верхнюю часть крепятся все элементы ПРА для зажигания и работы лампы. На нижней части крепятся патроны для ламп.
Металлическая пластина окрашена порошковой эпоксидной краской и одновременно является отражателем светильника. Для снятия металлической пластины и элементов ПРА достаточно открыть круглую крышку на торце, что позволяет упростить обслуживание и установку люминесцентной трубчатой лампы. В светильниках устанавливается ПРА с рабочим напряжением питания 230 В — 50/60 Гц.
Применяются трубчатые люминесцентные лампы типа Т8 (∅Ø26), с цоколем G13 и мощностью 18/36/58 Вт.
Для аварийного режима устанавливаются:
В светильнике с взрывозащитой Ex d клеммная колодка для подключения закреплена на металлической пластине вместе с другими электронными устройствами. Внутри корпуса обеспечивается прямой ввод кабеля.
В светильнике с взрывозащитой Ex de клеммная колодка помещена во внешнем отсеке торцевого элемента. Максимальное сечение кабелей для подключения должно составлять 4 мм². Конструкция светильника позволяет реализовать схему питания вход/выход.
Светильник с взрывозащитой Ex d: стандартная резьба вводов — ¾ NPT (ANSI/ASME В1.20.1).
Светильник с взрывозащитой Ex de: стандартная резьба вводов — М25×1,5 (ISO261). Другие типы резьбы по заказу.
Дополнительные технические характеристики
Светильники устанавливаются на потолке, на стене или на опоре. Стандартные виды креплений и их коды приведены в параграфе «Стандартные виды креплений».
Торцевые элементы окрашены эпоксидной порошковой краской. Съемная металлическая пластина внутри светильника делит цилиндрический корпус на две части. На верхнюю часть крепятся все элементы ПРА для зажигания и работы лампы. На нижней части крепятся патроны для ламп.
Металлическая пластина окрашена порошковой эпоксидной краской и одновременно является отражателем светильника. Для снятия металлической пластины и элементов ПРА достаточно открыть круглую крышку на торце, что позволяет упростить обслуживание и установку люминесцентной трубчатой лампы. В светильниках устанавливается ПРА с рабочим напряжением питания 230 В — 50/60 Гц.
Применяются трубчатые люминесцентные лампы типа Т8 (∅Ø26), с цоколем G13 и мощностью 18/36/58 Вт.
Для аварийного режима устанавливаются:
- электронное устройство с рабочим напряжением 230 В — 50/60 Гц (другие напряжения по запросу);
- аккумуляторная батарея типа К (Ni-Cd).
В светильнике с взрывозащитой Ex d клеммная колодка для подключения закреплена на металлической пластине вместе с другими электронными устройствами. Внутри корпуса обеспечивается прямой ввод кабеля.
В светильнике с взрывозащитой Ex de клеммная колодка помещена во внешнем отсеке торцевого элемента. Максимальное сечение кабелей для подключения должно составлять 4 мм². Конструкция светильника позволяет реализовать схему питания вход/выход.
Светильник с взрывозащитой Ex d: стандартная резьба вводов — ¾ NPT (ANSI/ASME В1.20.1).
Светильник с взрывозащитой Ex de: стандартная резьба вводов — М25×1,5 (ISO261). Другие типы резьбы по заказу.
Дополнительные технические характеристики
Светильники устанавливаются на потолке, на стене или на опоре. Стандартные виды креплений и их коды приведены в параграфе «Стандартные виды креплений».
Описание
- Порошковое эпоксидное окрашивание RAL9006.
- 3 отверстия (2 с сертифицированной заглушкой).
- Внутренняя клеммная колодка под кабель, макс. 4 мм2.
- Уплотнительные кольца из силиконовой резины.
- Отражатель из листовой стали, полимерно-эпоксидное окрашивание, цвет белый RAL9010.
- ЭПРА для различных напряжений: 230 В – 50/60 Гц.
- Аварийный блок питания 230 В – 50/60 Гц.
- Аккумуляторная батарея типа K (Ni-Cd), емкость 4 А•ч.
Технические характеристики
Стандартная комплектация
- Нестандартное порошковое эпоксидное окрашивание.
- ЭПРА для других напряжений.
- Аварийный блок для других напряжений.
- Люминесцентные трубчатые лампы.
Опции и аксессуары, поставляемые по запросу
* Другие напряжения и/или частоты по запросу
Габаритные размеры и вес
* Другие типы резьбы по запросу
* Другие типы резьбы по запросу
Ниже представлены стандартные варианты крепления и их коды. В заказе необходимо указать код вида крепления отдельно от кода светильника.
Стандартные виды крепления

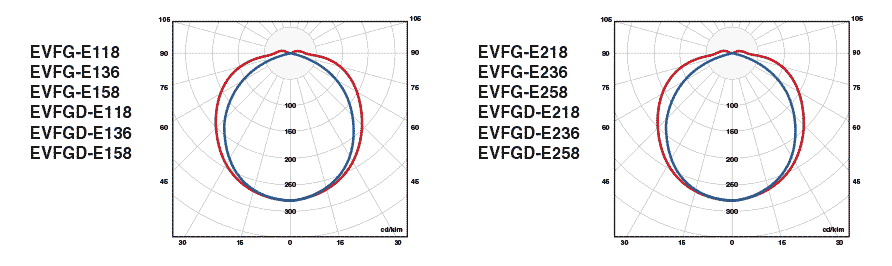

Фотометрические данные
Дополнительные аксессуары
