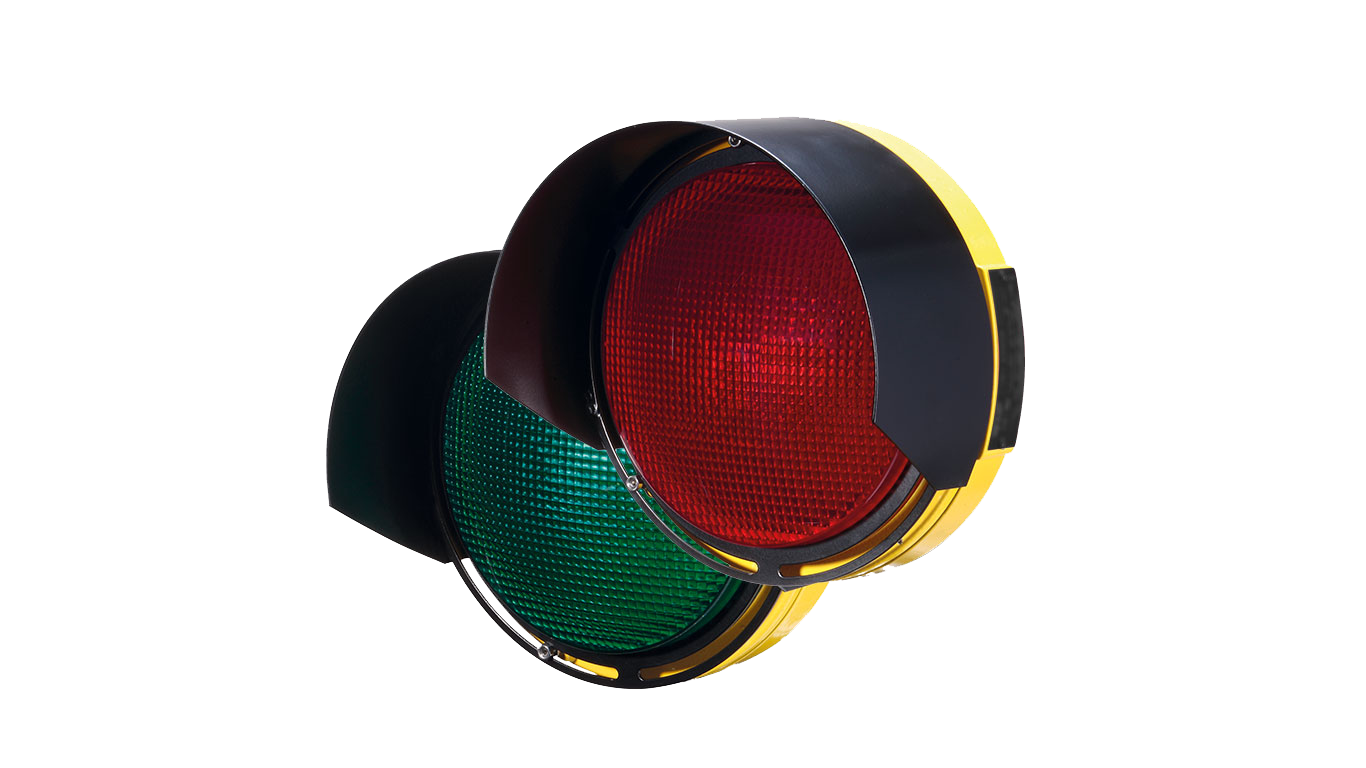

Взрывозащищенные светодиодные светофоры серии EVT-LED-S
Производственно-инжиниринговая компания
Взрывозащищенные светодиодные светофоры серии EVT-LED-S предназначен для промышленного применения во взрывоопасных средах в помещениях и наружных установках (группа II) с содержанием газа и горючей пыли соответственно для взрывоопасных зон 1 — 2.
Взрывозащищенные светодиодные светофоры EVT-LED-S
Взрывозащищенные светодиодные светофоры серии EVT-LED-S предназначенs для промышленного применения во взрывоопасных средах в помещениях и наружных установках (группа II) с содержанием газа и горючей пыли соответственно для взрывоопасных зон 1 – 2.
В светофорах применяется вид взрывозащиты Ex d – взрывонепроницаемая оболочка.
Используются для регулирования движения транспорта на предприятиях и для сигнализации об опасной ситуации.
В светофорах применяется вид взрывозащиты Ex d – взрывонепроницаемая оболочка.
Используются для регулирования движения транспорта на предприятиях и для сигнализации об опасной ситуации.
Содержание
ГОСТ IEC 60079-1-2011
Ex tb IIIC «T85°C» Db X
ГОСТ Р МЭК 60079-0-2011
-60/-40 … 40/60 °С
Соответствие стандартам таможенного союза:
Диапазон рабочих температур:
Степень защиты:
Сертификат соответствия:
Зоны применения:
1 Ex d IIC «T6» Gb X
IP66
№ТС RU C-RU.ГБ08.В.01329
Зона 1, Зона 2
ГОСТ Р МЭК 60079-7-2012
ГОСТ Р МЭК 60079-5-2012
Вид взрывозащиты:
ГОСТ Р МЭК 60079-11-2010
ГОСТ Р МЭК 60079-15-2010
ГОСТ Р МЭК 60079-31-2010
Светофоры серии EVT-LED-S состоят из корпуса, изготовленного из коррозионностойкого модифицированного алюминиевого сплава, а также из прозрачного термостойкого рассеивателя с резьбовым креплением. Окрашивание эпоксидной порошковой краской. На светофорах не устанавливается защитная решетка, поскольку стекло прошло испытания ударной прочности в условиях высокого механического риска.
Для доступа к внутренним компонентам снимается плафон.
Максимальное сечение кабеля должно составлять 2,5 мм2.
Применяются светодиодные модули максимальной мощностью 6 Вт.
Напряжение до 230 В – 50/60 Гц.
Светофоры, в зависимости от их назначения, могут содержать одну, две или три секции и линзы разного цвета.
Стандартное исполнение:
Стандартная версия:
• односекционные:
Для доступа к внутренним компонентам снимается плафон.
Максимальное сечение кабеля должно составлять 2,5 мм2.
Применяются светодиодные модули максимальной мощностью 6 Вт.
Напряжение до 230 В – 50/60 Гц.
Светофоры, в зависимости от их назначения, могут содержать одну, две или три секции и линзы разного цвета.
Стандартное исполнение:
Стандартная версия:
• односекционные:
описание
• двухсекционные:
• трехсекционные:
Тип источников света: светодиодные монохроматические модули мощностью до 6 Вт с различным спектром излучения.
Конструкция позволяет реализовать схему питания вход/выход.Имеется резьбовой ввод для кабелей.
Стандартная резьба: 3/4″ NPT (ANSI/ASME D1.20.1).
Другие типы резьбы по заказу.
Материал корпуса: коррозионностойкий модифицированный алюминиевый сплав, термостойкое ударопрочное боросиликатное стекло.
Крепеж: нержавеющая сталь.
Покраска: антифрикционное эпоксидное порошковое покрытие. Стандартный цвет RAL 9006.
Предназначены для установки в местах с ограниченным пространством и для освещения тоннелей, лестниц, котельных, складов. Предназначены для ламп накаливания или галогенных ламп.
Возможна поставка светофора, уже установленного на раме и с подключением к соединительной коробке. Подключение производится к клеммам соединительной коробки. Максимальное сечение кабеля должно составлять 4 мм2. По требованию заказчика возможно исполнение других конфигураций.
Дополнительные технические характеристики
Светофоры поставляются с несущей рамой. Стандартные виды крепления и их коды приведены в параграфе «Стандартные виды крепления».
Конструкция позволяет реализовать схему питания вход/выход.Имеется резьбовой ввод для кабелей.
Стандартная резьба: 3/4″ NPT (ANSI/ASME D1.20.1).
Другие типы резьбы по заказу.
Материал корпуса: коррозионностойкий модифицированный алюминиевый сплав, термостойкое ударопрочное боросиликатное стекло.
Крепеж: нержавеющая сталь.
Покраска: антифрикционное эпоксидное порошковое покрытие. Стандартный цвет RAL 9006.
Предназначены для установки в местах с ограниченным пространством и для освещения тоннелей, лестниц, котельных, складов. Предназначены для ламп накаливания или галогенных ламп.
Возможна поставка светофора, уже установленного на раме и с подключением к соединительной коробке. Подключение производится к клеммам соединительной коробки. Максимальное сечение кабеля должно составлять 4 мм2. По требованию заказчика возможно исполнение других конфигураций.
Дополнительные технические характеристики
Светофоры поставляются с несущей рамой. Стандартные виды крепления и их коды приведены в параграфе «Стандартные виды крепления».
- Порошковое эпоксидное окрашивание RAL 1018.
- 2 ввода/отверстия (1 с сертифицированной заглушкой).
- Уплотнительные кольца из силиконовой резины.

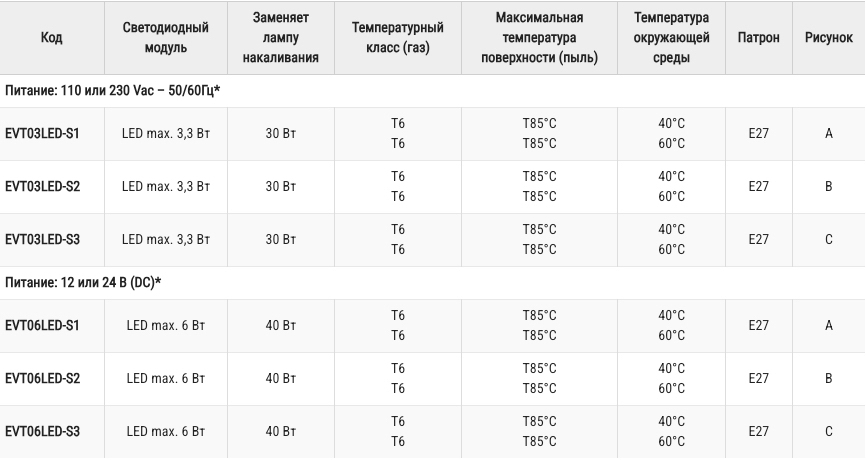

Технические характеристики
Стандартная комплектация
- Нестандартное порошковое эпоксидное окрашивание.
- Встроенное логическое устройство/контроллер управления или отдельный щит управления.
Опции и аксессуары, поставляемые по запросу
* Другие напряжения по запросу
Габаритные размеры серии КНВ-ДГ-А, вес коробок и отверстия
Стандартные виды крепления
В форме заказа необходимо указать соответствующий код типа крепления.
Дополнительные аксессуары
Форма заказа для клеммных коробок серии КНВ
