Взрывозащищенные заградительные огни предназначены для промышленного применения во взрывоопасных средах в помещениях и наружных установках (группа II) с содержанием газа и горючей пыли соответственно для взрывоопасных зон 1 – 2
Взрывозащищенные заградительные огни высокой и низкой интенсивности
Взрывозащищенные заградительные огни предназначен для промышленного применения во взрывоопасных средах в помещениях и наружных установках (группа II) с содержанием газа и горючей пыли соответственно для взрывоопасных зон 1 — 2.
Вид взрывозащиты Ex d — взрывонепроницаемая оболочка.
Предназначены для световой маркировки и светового ограждения. Устанавливаются на дымовых трубах, башнях, мачтах освещения и других высотных зданиях.
Оборудование удовлетворяет Международным нормам ИКАО, Приложение 14 — Том I «Проектирования и эксплуатация аэродромов», глава 6 (Июль 2004 г.).
Вид взрывозащиты Ex d — взрывонепроницаемая оболочка.
Предназначены для световой маркировки и светового ограждения. Устанавливаются на дымовых трубах, башнях, мачтах освещения и других высотных зданиях.
Оборудование удовлетворяет Международным нормам ИКАО, Приложение 14 — Том I «Проектирования и эксплуатация аэродромов», глава 6 (Июль 2004 г.).
Содержание
ГОСТ Р МЭК 60079-7-2012
Ex tb IIIC «T80°C» Db Х
ГОСТ Р МЭК 60079-0-2011
–60 … 60 °С
Соответствие стандартам таможенного союза:
Диапазон рабочих температур:
Степень защиты:
Сертификат соответствия:
Зоны применения:
1 Ex d IIС «T6» Gb Х
IP66/67
№ТС RU C-RU.ГБ08.В.01329
Зона 1, Зона 2
ГОСТ IEC 60079-1-2011
ГОСТ Р МЭК 60079-15-2010
Вид взрывозащиты:
Заградительные огни состоят из корпуса, изготовленного из коррозионностойкого модифицированного алюминиевого сплава, а также из прозрачного термостойкого плафона с резьбовым креплением.
Окрашивание эпоксидной порошковой краской.
В условиях высокого риска механического повреждения на заградительный огонь устанавливается защитная решетка.
Для доступа к внутренним элементам снимается плафон.
Максимальное сечение кабеля должно составлять 2,5 мм².
Окрашивание эпоксидной порошковой краской.
В условиях высокого риска механического повреждения на заградительный огонь устанавливается защитная решетка.
Для доступа к внутренним элементам снимается плафон.
Максимальное сечение кабеля должно составлять 2,5 мм².
описание
ГЕЛЕКС-ЗОМ-100/101: минимальная сила света светодиодного модуля — 32 кд, свет красный, постоянный.
Светораспределение в горизонтальной плоскости: 360°.
Светораспределение в горизонтальной плоскости: 360°.
Типы заградительных огней низкой интенсивности
ГЕЛЕКС-ЗОМ-200/201: минимальная сила света светодиодного модуля — 2000 кд ± 25%, свет красный, постоянный.
Светораспределение в горизонтальной плоскости: 360°.
Светораспределение в горизонтальной плоскости: 360°.
Типы заградительных огней высокой интенсивности
— FRESNEL — применяются галогенные лампы (или лампы накаливания в соотв. с национальными стандартами) с максимальной мощностью 100 Вт. Напряжение до 230 В — 50/60 Гц. Режим работы — постоянный. Имеют плафон из поликарбоната красного цвета, который образует эффект линзы френеля. Лампа поставляется по заказу.
— XENOFLASH — оснащены ксеноновой лампой 2J. Напряжение до 230 В — 50/60 Гц. Ксеноновые лампы работают в импульсном режиме (прибл. 65/мин) и образуют эффект линзы френеля.
Цвет: 1 2 3 4 5 6
— ROTOALLARM — применяются вращающиеся маячковые лампы с максимальной мощностью 25 Вт. Напряжение до 230 В — 50/60 Гц. Режим работы — роторный (прибл. 160/мин).
Цвет: 1 2 3 4 5 6

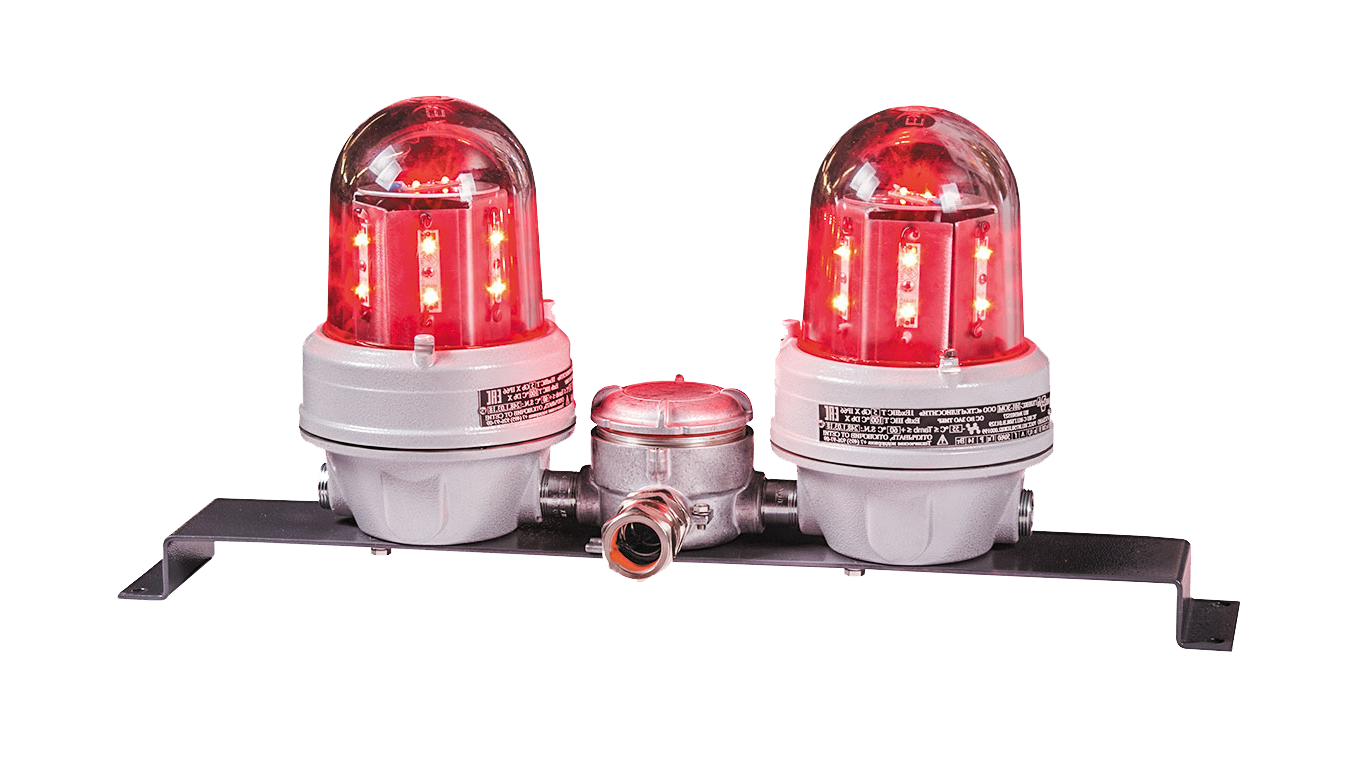

Поставляются также двойные заградительные огни ГЕЛЕКС-ЗОМ двойной (см. рисунок С и рисунок D) с проводкой до протяжной коробки. В этом случае производится подключение через протяжную коробку.
Максимальное сечение кабеля должно составлять 4 мм2.
Другие конфигурации по запросу.
Заградительные огни имеют резьбовые вводы для кабеля. Стандартная резьба — ¾″ NPT (ANSI/ASME B1.20.1).
Материал корпуса: коррозионностойкий модифицированный алюминиевый сплав.
Крепеж: нержавеющая сталь AISI 304 (стандартно), AISI316 (по запросу).
Покраска: антифрикционное эпоксидное порошковое покрытие. Стандартный цвет RAL 9006.
Рассеиватель: боросиликатное закаленное стекло, возможна комплектация поликарбонатным колпаком FRENSEL (по запросу).
— XENOFLASH — оснащены ксеноновой лампой 2J. Напряжение до 230 В — 50/60 Гц. Ксеноновые лампы работают в импульсном режиме (прибл. 65/мин) и образуют эффект линзы френеля.
Цвет: 1 2 3 4 5 6
— ROTOALLARM — применяются вращающиеся маячковые лампы с максимальной мощностью 25 Вт. Напряжение до 230 В — 50/60 Гц. Режим работы — роторный (прибл. 160/мин).
Цвет: 1 2 3 4 5 6
Поставляются также двойные заградительные огни ГЕЛЕКС-ЗОМ двойной (см. рисунок С и рисунок D) с проводкой до протяжной коробки. В этом случае производится подключение через протяжную коробку.
Максимальное сечение кабеля должно составлять 4 мм2.
Другие конфигурации по запросу.
Заградительные огни имеют резьбовые вводы для кабеля. Стандартная резьба — ¾″ NPT (ANSI/ASME B1.20.1).
Материал корпуса: коррозионностойкий модифицированный алюминиевый сплав.
Крепеж: нержавеющая сталь AISI 304 (стандартно), AISI316 (по запросу).
Покраска: антифрикционное эпоксидное порошковое покрытие. Стандартный цвет RAL 9006.
Рассеиватель: боросиликатное закаленное стекло, возможна комплектация поликарбонатным колпаком FRENSEL (по запросу).
Типы заградительных огней по запросу
- Порошковое эпоксидное окрашивание RAL 9006.
- 1 отверстие для версии Гелекс-ЗОМ-101 и Гелекс-ЗОМ-201.
- 2 отверстия (1 с сертифицированной заглушкой) для версии Гелекс-ЗОМ-100 и Гелекс-ЗОМ-200.
- Уплотнительные кольца из силиконовой резины.
Технические характеристики
Стандартная комплектация
- Нестандартное порошковое эпоксидное окрашивание.
- Защитная решетка из оцинкованной стали.
- Защитная решетка из нержавеющей стали.
- Галогенная лампа, ксеноновая лампа-вспышка (XENOFLASH) или вращающаяся аварийная маячковая (ROTOALLARM) для другого напряжения.
- Модуль управления с различными видами взрывозащиты.
Опции и аксессуары, поставляемые по запросу
