Разделительные фитинги с заливкой компаундом серии EYS применяются в трубных системах электропроводки с целью устройства разделительных уплотнений отдельных секций при монтаже в трубных системах электропроводки и проведения локальных испытаний герметичности в трубных системах электропроводки.

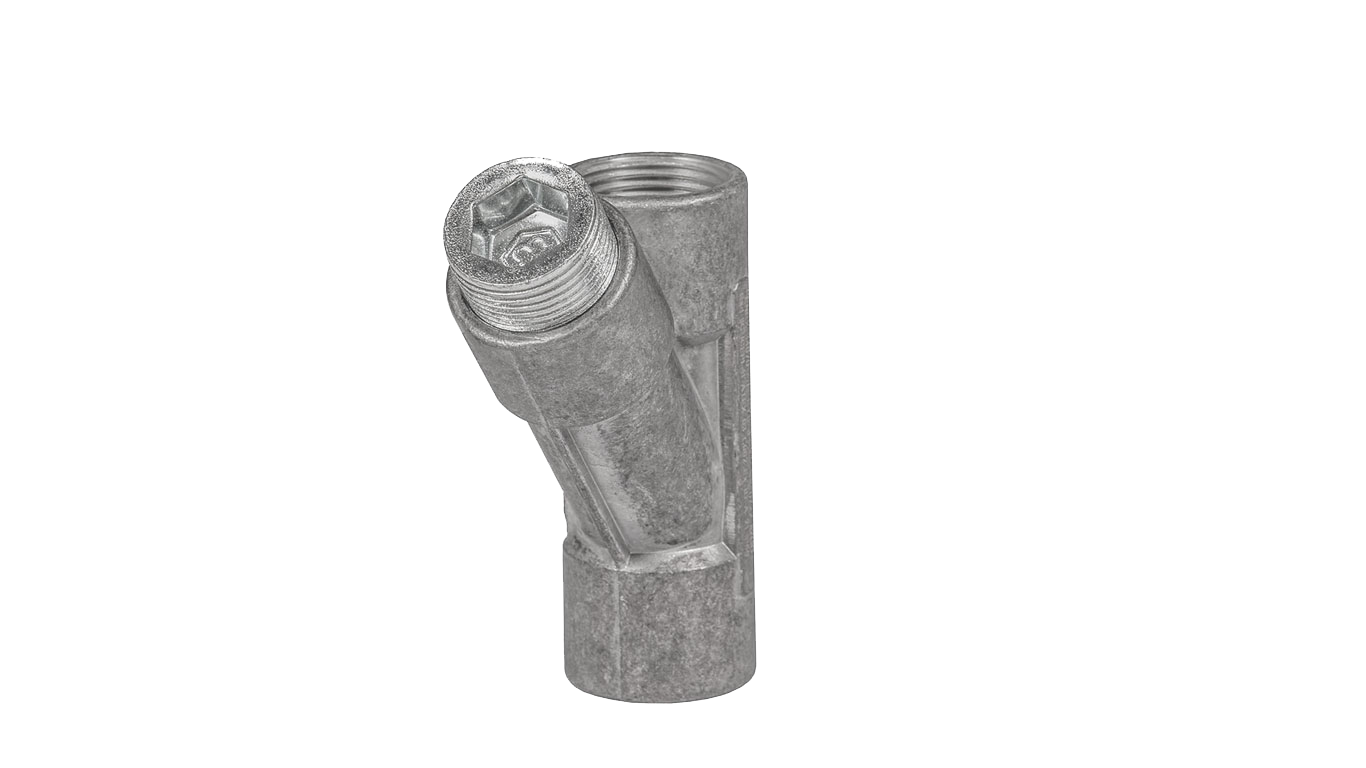

Разделительные фитинги серии EYS
Разделительные фитинги с заливкой компаундом серии EYS применяются в трубных системах электропроводки с целью устройства разделительных уплотнений отдельных секций при монтаже в трубных системах электропроводки и проведения локальных испытаний герметичности в трубных системах электропроводки.
Разделение секций трубных систем электропроводки с помощью фитингов с заполнением из герметизирующего компаунда обеспечивает предотвращение проникновения взрывоопасных газов, паров или пламени из одной части трубной Ex d секции в другую.
Разделение секций трубных систем электропроводки с помощью фитингов с заполнением из герметизирующего компаунда обеспечивает предотвращение проникновения взрывоопасных газов, паров или пламени из одной части трубной Ex d секции в другую.
Содержание
ГОСТ Р МЭК 60079-1-2011
Ex tb IIIC Db U
ГОСТ Р МЭК 60079-0-2011
–60 … 80 °С
Соответствие стандартам таможенного союза:
Диапазон рабочих температур:
Степень защиты:
Сертификат соответствия:
Зоны применения:
Ex d IIC Gb U
IP66/67
№TC RU C-IT.ГБ08.В.00921
Зона 1, Зона 2
ГОСТ Р МЭК 60079-11-2010
ГОСТ Р МЭК 60079-7-2012
Вид взрывозащиты:
ГОСТ Р МЭК 60079-31-2010

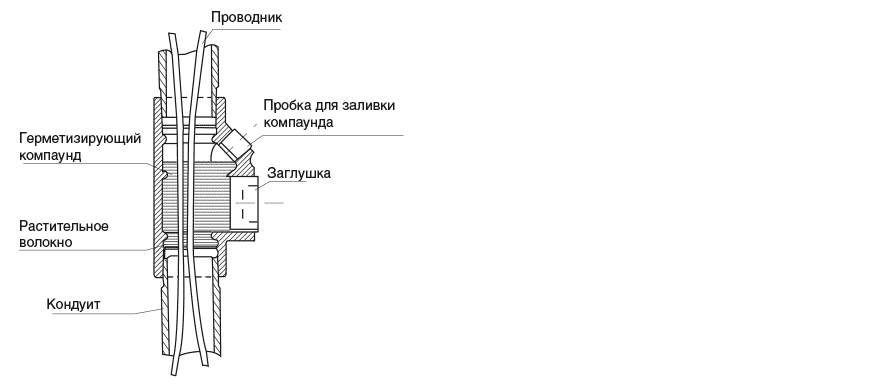

Разделительный фитинг, заполненный специальным герметиком (компаундом), должен устанавливаться как можно ближе к взрывозащищенным Ex d корпусам разветвительных коробок, шкафов управления, светильников. Разделительные фитинги используются для разделения внутреннего пространства взрывонепроницаемых корпусов электрооборудования, включая светильники, от внутреннего пространства трубной системы электропроводки.
Для обеспечения достаточной герметичности разделительные фитинги должны быть заполнены специальным герметизирующим компаундом.
Для предотвращения вытекания герметизирующего компаунда до его затвердевания фитинг заполняется специально обработанным минеральным волокном — фиброй.
Для решения различных задач по монтажу трубных систем электропроводки производятся два основных типа фитингов:

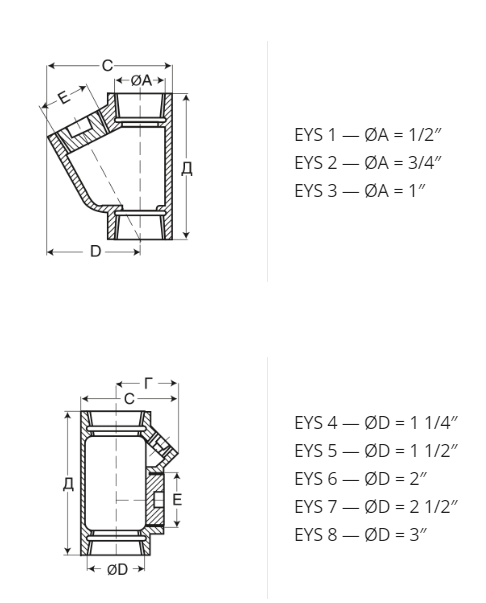

— серия EYS используется для вертикальной установки и доступна в двух вариантах:
Разделительные фитинги с заливкой компаундом предназначены для предотвращения перехода по трубопроводу взрывоопасной смеси из одного помещения в другое, а также для отделения и ограничения внутренних объемов взрывозащищенного электрооборудования. Особая функция разделительных фитингов состоит в том, что они препятствуют попаданию искры в трубопроводы с проложенным кабелем.
Для обеспечения достаточной герметичности разделительные фитинги должны быть заполнены специальным герметизирующим компаундом.
Для предотвращения вытекания герметизирующего компаунда до его затвердевания фитинг заполняется специально обработанным минеральным волокном — фиброй.
Для решения различных задач по монтажу трубных систем электропроводки производятся два основных типа фитингов:
— серия EYS используется для вертикальной установки и доступна в двух вариантах:
- первый — номинальным диаметром до 1″;
- и второй — до 3″.
Разделительные фитинги с заливкой компаундом предназначены для предотвращения перехода по трубопроводу взрывоопасной смеси из одного помещения в другое, а также для отделения и ограничения внутренних объемов взрывозащищенного электрооборудования. Особая функция разделительных фитингов состоит в том, что они препятствуют попаданию искры в трубопроводы с проложенным кабелем.
описание
Технические характеристики
