Протяжная коробка серии УНВ(С)-00T
Производственно-инжиниринговая компания
Взрывозащищенные протяжные коробки УНВ(С)-00T предназначены для промышленного применения во взрывоопасных средах в помещениях и наружных установках (группа II) с содержанием газа и горючей пыли соответственно для взрывоопасных зон 1 – 2.

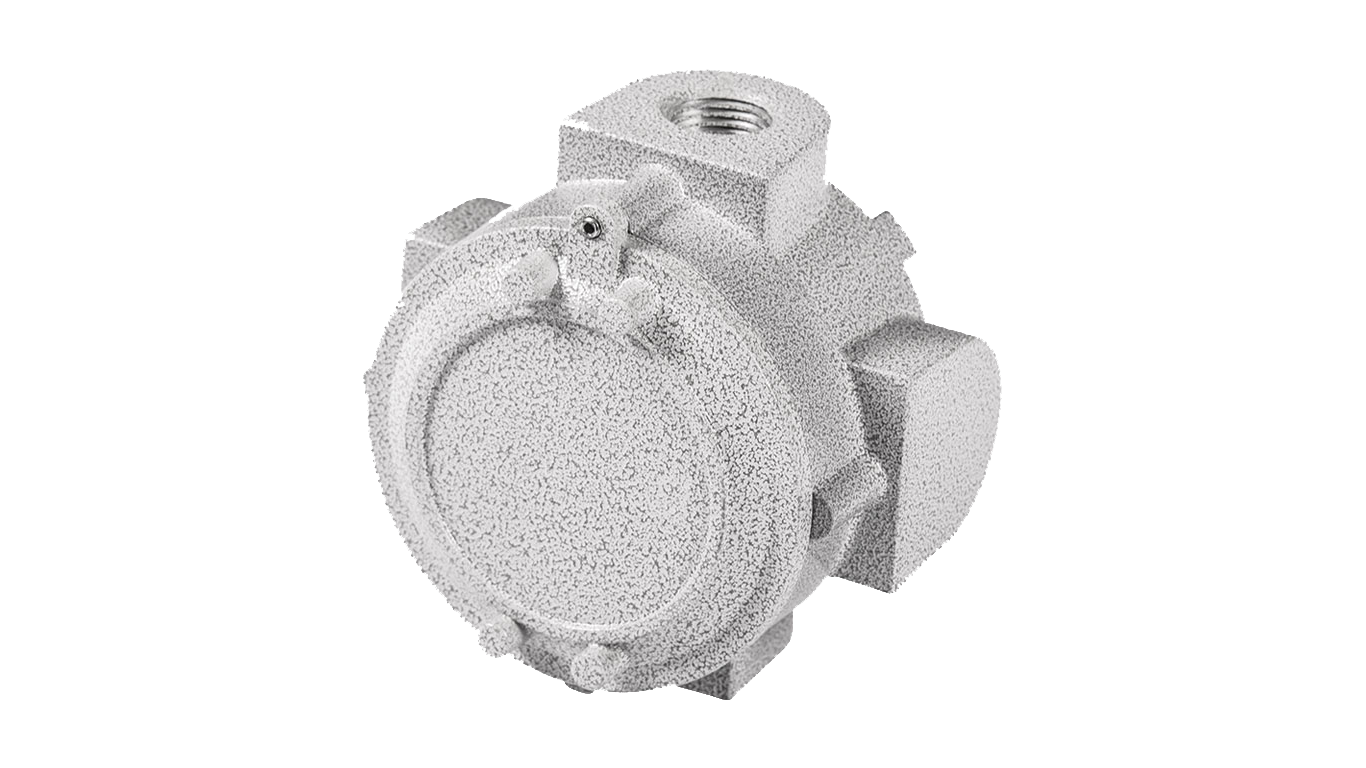

Взрывозащищенная протяжная коробка серии УНВ(С)-00T
Взрывозащищенные протяжные коробки серии УНВ(С)-00T предназначены для промышленного применения во взрывоопасных средах в помещениях и наружных установках (группа II) с содержанием газа и горючей пыли соответственно для взрывоопасных зон 1 – 2.
Данные изделия используются в качестве клеммных или протяжных коробок. Имеют округлую форму с большим количеством комбинаций различных вводов. Благодаря этому можно решить практически любую задачу при подключении трубной или гибкой проводки.
Материал корпуса и крышки: коррозионностойкий модифицированный алюминиевый сплав.
Крепеж: нержавеющая сталь AISI 304 (стандартно), AISI 316 (по запросу).
Покраска: антифрикционное эпоксидное порошковое покрытие, анодирование.
Данные изделия используются в качестве клеммных или протяжных коробок. Имеют округлую форму с большим количеством комбинаций различных вводов. Благодаря этому можно решить практически любую задачу при подключении трубной или гибкой проводки.
Материал корпуса и крышки: коррозионностойкий модифицированный алюминиевый сплав.
Крепеж: нержавеющая сталь AISI 304 (стандартно), AISI 316 (по запросу).
Покраска: антифрикционное эпоксидное порошковое покрытие, анодирование.
Содержание
ГОСТ Р МЭК 60079-1-2011
Ex tb IIIC T85°C Db Х
ГОСТ Р МЭК 60079-0-2011
–60/40/30/20 … 55/130°С
Соответствие стандартам таможенного союза:
Диапазон рабочих температур:
Степень защиты:
Сертификат соответствия:
Зоны применения:
11 Ex d IIC T6 Gb X
IP66/67
№TC RU EAC
Зона 1, Зона 2
ГОСТ Р МЭК 60079-11-2010
ГОСТ Р МЭК 60079-7-2012
Вид взрывозащиты:
ГОСТ Р МЭК 60079-15-2010
ГОСТ Р МЭК 60079-18-2012
ГОСТ Р МЭК 60079-31-2010
1 Ex d IIC T3 Gb X
Ex tb IIIC T150°C Db Х
Ex d IIC Gb U
Ex tb IIIC Db U
Взрывозащищенные коробки серии УНВ(С)-00T предназначены для протяжки и разветвления проводов и кабелей, прокладываемых в трубных системах электропроводки.
Коробки изготавливаются из коррозионностойкого модифицированного алюминиевого сплава со специальным покрытием, стойким к скалыванию покрасочного слоя на эпоксидной основе. Для обеспечения защиты от внешних воздействий применяется специальная неопреновая прокладка между крышкой и корпусом коробки. Конструкция коробки предусматривает внешний и внутренний болт заземления. Болты изготавливаются из нержавеющей стали.
Различные варианты крепления протяжных коробок серии УНВ(С)-00T к вертикальной и горизонтальной поверхностям делают их незаменимыми при проектировании трубных систем элетропроводки в стесненных условиях производственных цехов или при сложной конфигурации несущих конструкций. Коробки серии УНВ(С)-00T позволяют осуществить трубный ввод кабеля как со стороны боковых стенок, так и через дно.
Коробки изготавливаются из коррозионностойкого модифицированного алюминиевого сплава со специальным покрытием, стойким к скалыванию покрасочного слоя на эпоксидной основе. Для обеспечения защиты от внешних воздействий применяется специальная неопреновая прокладка между крышкой и корпусом коробки. Конструкция коробки предусматривает внешний и внутренний болт заземления. Болты изготавливаются из нержавеющей стали.
Различные варианты крепления протяжных коробок серии УНВ(С)-00T к вертикальной и горизонтальной поверхностям делают их незаменимыми при проектировании трубных систем элетропроводки в стесненных условиях производственных цехов или при сложной конфигурации несущих конструкций. Коробки серии УНВ(С)-00T позволяют осуществить трубный ввод кабеля как со стороны боковых стенок, так и через дно.
описание
Технические характеристики

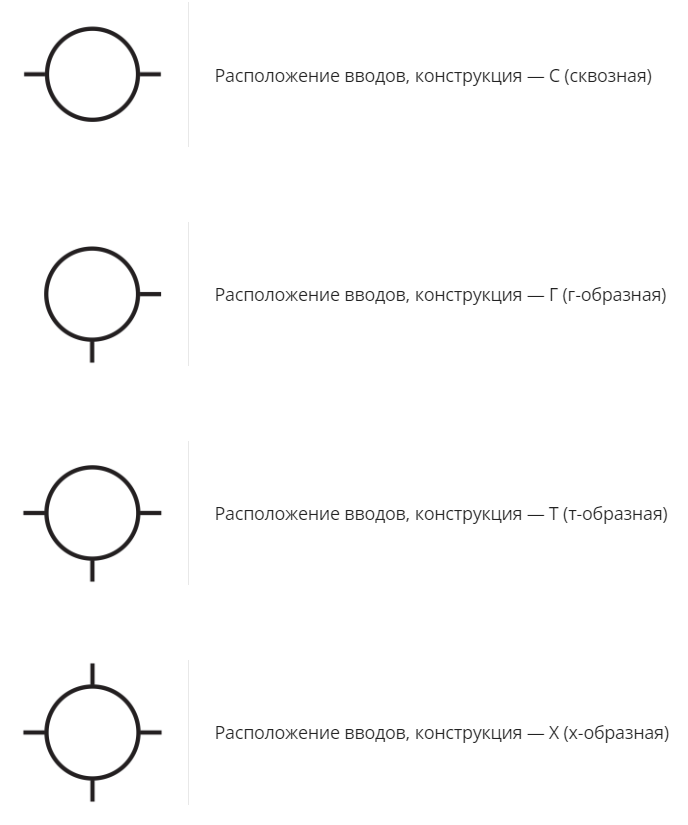

Модификации коробок УНВ(С)-00T в зависимости от расположения вводных отверстий

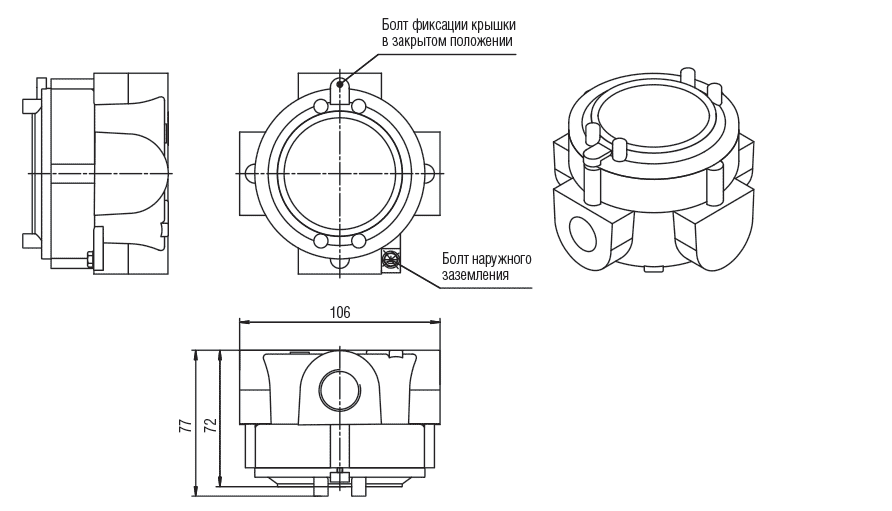

Чертежные виды протяжной коробки

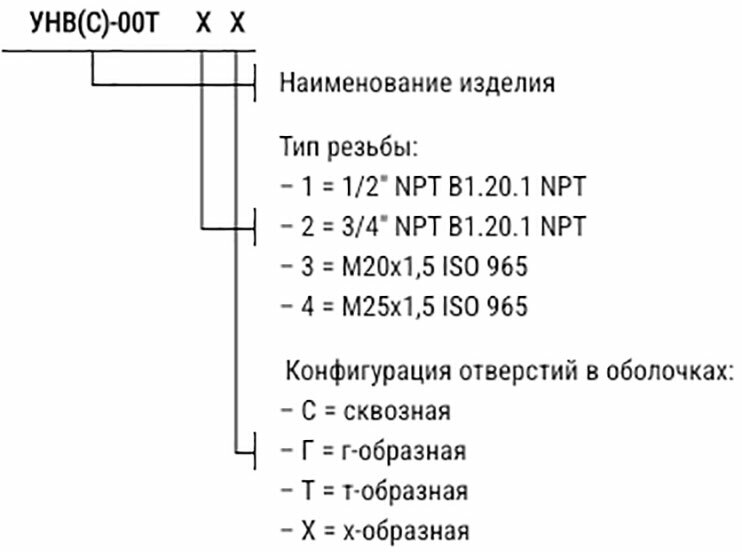

Форма заказа протяжной коробки УНВ(С)-00T
